1.2 मिमी 8 परत एचडीआई पीसीबी बोर्ड निर्माण
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| पीसीबी का नाम | 8एल 3+एन+3 एचडीआई बोर्ड | मार्टेरियल | FR-4, TG170 |
|---|---|---|---|
| बोर्ड परत | 8एल | बोर्ड की मोटाई | 1.2 मिमी |
| तांबे की मोटाई | 2/1/1/1/1/1/1/2oz समाप्त | न्यूनतम पीसीबी ट्रैक/अंतराल | 4/6 मिली |
| सोल्डर मास्क | काला रंग केएसएम | सबसे छोटा यांत्रिक ड्रिलिंग छेद | 0.25 मिमी |
| विशेष अनुरोध | दफन विअस और ब्लाइंड वायस, थ्री स्टेप स्टैक अप | आवेदन पत्र | औद्योगिक नियंत्रण |
| प्रमुखता देना | 1.2 मिमी एचडीआई पीसीबी बोर्ड,ओडीएम एचडीआई पीसीबी बोर्ड,1.2 मिमी उच्च घनत्व सर्किट बोर्ड |
||
उत्पाद विवरण

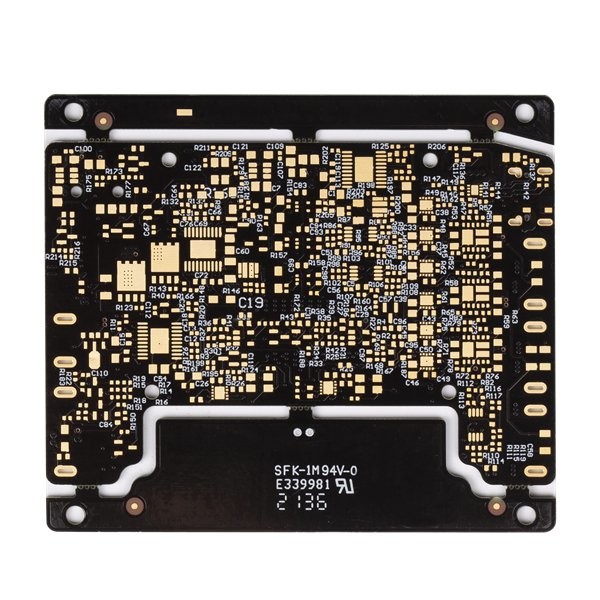

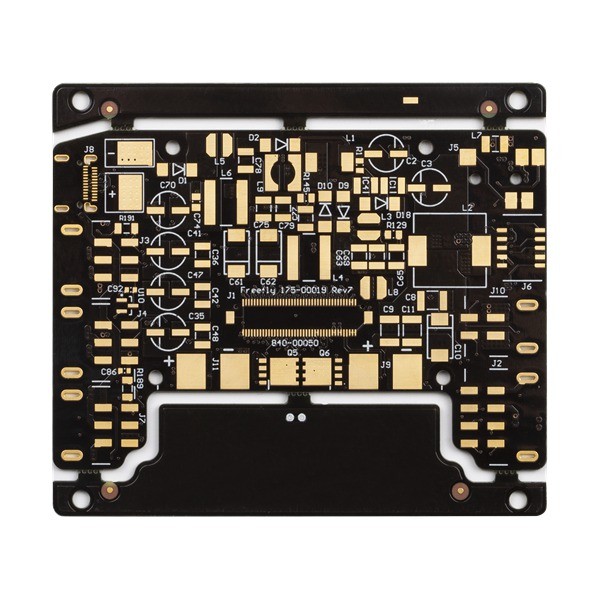

1.2 मिमी 8 परत एचडीआई पीसीबी बोर्ड
एचडीआई पीसीबी बोर्ड पीसीबी बोर्ड असेंबली पीसीबी और पीसीबीए 8 परत पीसीबी त्वरित पीसीबी प्रोटोटाइप कम वॉल्यूम पीसीबी उच्च आवृत्ति पीसीबी
8एल 3+एन+3 एचडीआई बोर्ड
एचडीआई पीसीबी क्या है?हाई-डेंसिटी इंटरकनेक्ट (HDI) PCB की विशेषता महीन रेखाएँ, नज़दीकी स्थान और अधिक सघन वायरिंग होती है, जो किसी प्रोजेक्ट के आकार और बल्क को कम करते हुए तेज़ कनेक्शन की अनुमति देता है।इन बोर्डों में अंधा और दफन विअस, लेजर एब्लेटेड माइक्रोविया, अनुक्रमिक लेमिनेशन और इन-पैड्स के माध्यम से भी सुविधा है।
नतीजतन, एक एचडीआई बोर्ड इस्तेमाल किए गए पिछले बोर्डों की कार्यक्षमता को रख सकता है।MADPCB शेन्ज़ेन में एक HDI PCB निर्माता और प्रदाता है, चीन HDI PCB प्रोटोटाइप और बड़े पैमाने पर उत्पादन का समर्थन करता है जिसमें कम खर्चीला मूल्य और क्विक-टर्न लीड टाइम होता है।हमारे द्वारा प्रदान किए जाने वाले विभिन्न उद्योगों के ग्राहकों की एचडीआई पीसीबी उत्पादन में गुणवत्ता, विश्वसनीयता और समय पर डिलीवरी में उच्च उम्मीदें हैं।हमारी गुणवत्ता पर विचार नहीं किया गया है, लेकिन फ्रंट-एंड से लेकर फैब्रिकेशन और शिपिंग तक प्रत्येक प्रक्रिया में बनाया गया है।
| परत मायने रखता है: | 8 परत | सर्किट बोर्ड टुकड़े टुकड़े: | FR4 TG170 S1000-2 |
| विभिन्न कॉपर मोटाई: | 2/1/1/1/1/1/1/2OZ | पीसीबी बोर्ड मोटा: | 1.2 मिमी |
| सबसे छोटा यांत्रिक ड्रिलिंग छेद: | 0.25 मिमी | न्यूनतम।लाइन दूरी/स्थान: | 4/6 मिली |
| मिलाप मुखौटा रंग: | काला रंग केएसएम | किंवदंतियों का रंग: | सफेद रंग |
| पीसीबी सतह समाप्त: | विसर्जन सोना | बोर्ड प्रोफाइल: | पिसाई |
| पीसीबी बोर्ड आवेदन: | औद्योगिक नियंत्रण | ||
| विशेष आवश्यकता का अनुरोध: | एचडीआई दफन विअस और ब्लाइंड वायस, थ्री स्टेप स्टैक अप/प्रतिबाधा नियंत्रण/राल भरा और प्लेटेड ओवर | ||
सामान्य प्रश्न:
Q1: आप एक कारखाने या व्यापार कंपनी हैं?
एक: हाँ, हम कारखाने हैं, हमारे पास स्वतंत्र त्वरित मोड़ प्रोटोटाइप पीसीबी निर्माण और बड़ी मात्रा में पीसीबी उत्पादन लाइनें हैं।
Q2: उत्पादन के लिए आप किस तरह का PCB फाइल फॉर्मेट स्वीकार कर सकते हैं?
ए: गेरबर, प्रोटेल 99SE, प्रोटेल डीएक्सपी, पावर पीसीबी, सीएएम 350, ओडीबी + (टीजीजेड)
Q3: क्या मेरी पीसीबी फाइलें सुरक्षित हैं जब मैं उन्हें निर्माण के लिए आपके पास जमा करता हूं?
ए: हम ग्राहक के कॉपीराइट का सम्मान करते हैं और आपकी फाइलों के साथ किसी और के लिए पीसीबी का निर्माण तब तक नहीं करेंगे जब तक कि हमें आपकी ओर से लिखित अनुमति नहीं मिलती है, न ही हम इन फाइलों को किसी अन्य तीसरे पक्ष के साथ साझा करेंगे।और यदि आवश्यक हो तो हम क्लाइंट के साथ एनडीए पर हस्ताक्षर कर सकते हैं।
Q4: अगर हमारे पास कोई PCB फाइल / Gerber फाइल नहीं है, तो केवल PCB सैंपल है, क्या आप इसे मेरे लिए तैयार कर सकते हैं?
ए: हां, हम पीसीबी को क्लोन करने में आपकी मदद कर सकते हैं।बस नमूना पीसीबी हमें भेजें, हम पीसीबी डिजाइन को क्लोन कर सकते हैं और उस पर काम कर सकते हैं।
Q5: पीसीबी के लिए आपका मानक लीड टाइम क्या है?
ए: नमूना / प्रोटोटाइप (3 वर्गमीटर से कम):
1-2 परतें: 3 से 5 कार्य दिवस (त्वरित मोड़ सेवाओं के लिए सबसे तेज़ 24 घंटे)
4-8 परतें: 7 ~ 12 कार्य दिवस (त्वरित मोड़ सेवाओं के लिए सबसे तेज़ 48 घंटे)
बड़े पैमाने पर उत्पादन (200 वर्गमीटर से कम):
1-2 परतें: 7 से 12 कार्य दिवस
4-8 परतें: 10 से 15 कार्य दिवस
Q6: आप क्या भुगतान स्वीकार करते हैं?
ए: वायर ट्रांसफर (टी / टी) या लेटर ऑफ क्रेडिट (एल / सी) या पेपैल (केवल 500 यूएसडी से कम के छोटे मूल्य के लिए)
