FR4 IT180A 10 परत एचडीआई पीसीबी बोर्ड
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| पीसीबी का नाम | 10एल 1+एन+1 एचडीआई बोर्ड | मार्टेरियल | FR4 IT180A |
|---|---|---|---|
| बोर्ड परत | 10ली | बोर्ड की मोटाई | 1.0 मिमी |
| तांबे की मोटाई | 1/H/H/H/H/H/H/H/H/1OZ समाप्त | न्यूनतम पीसीबी ट्रैक/अंतराल | 4/6 मिली |
| सोल्डर मास्क | सफेद रंग | सबसे छोटा यांत्रिक ड्रिलिंग छेद | 0.20 मिमी |
| विशेष अनुरोध | HDI बरीड वायस और ब्लाइंड वायस, वन स्टेप स्टैक अप | अनुप्रयोगसंचार उत्पाद | उद्योग नियंत्रण |
| प्रमुखता देना | FR4 IT180A HDI PCB बोर्ड,10L HDI PCB बोर्ड,FR4 IT180A उच्च आवृत्ति पीसीबी |
||
उत्पाद विवरण

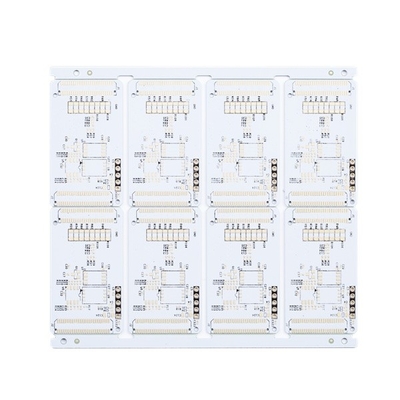

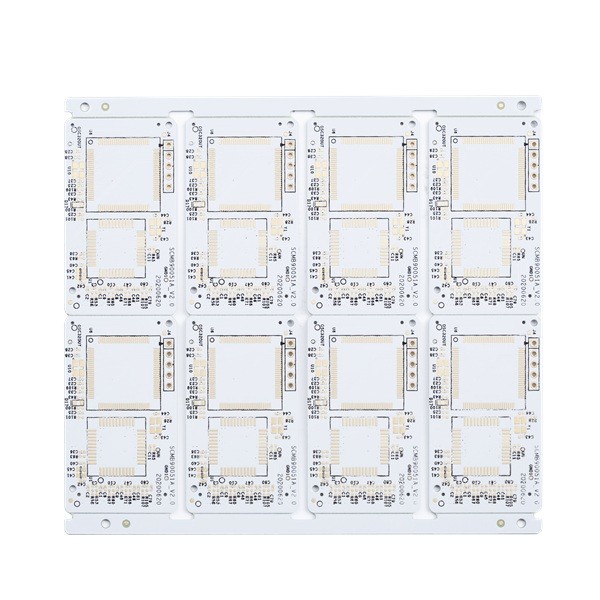

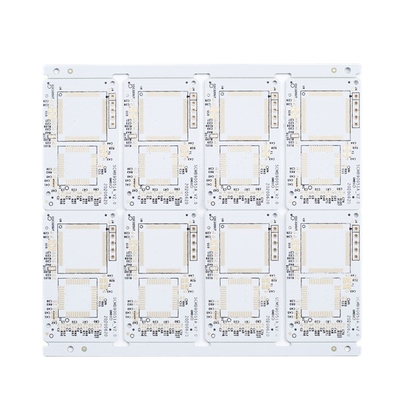

FR4 IT180A 10 परत एचडीआई पीसीबी बोर्ड
एचडीआई पीसीबी बोर्ड 10 परत पीसीबी बोर्ड प्रोटोटाइप सर्किट बोर्ड पीसीबी विनिर्माण पीसीबी बोर्ड विनिर्माण
10एल 1+एन+1 एचडीआई बोर्ड
एचडीआई पीसीबी का मतलब है हाई डेंसिटी इंटरकनेक्ट प्रिंटेड सर्किट बोर्ड, वे महीन रेखाओं, नज़दीकी जगहों और अधिक घने तारों की विशेषता रखते हैं।
पारंपरिक सर्किट बोर्डों की तुलना में इसकी उच्च सर्किट घनत्व के कारण, एचडीआई पीसीबी डिज़ाइन में छेद और कैप्चर पैड के साथ-साथ उच्च कनेक्शन पैड घनत्व के माध्यम से छोटे शामिल हो सकते हैं।एचडीआई पीसीबी व्यापक रूप से उत्पादों के वजन और समग्र आयामों को कम करने के साथ-साथ डिवाइस के विद्युत प्रदर्शन को बढ़ाने के लिए उपयोग किया जाता है।
उच्च आवृत्ति पीसीबीएचडीआई बोर्ड स्टैक-अप:
1+एन+1लेजर माइक्रोविया और मैकेनिकल दफन कोर के माध्यम से।"1" कोर के प्रत्येक तरफ "बिल्ड-अप" या अनुक्रमिक टुकड़े टुकड़े का प्रतिनिधित्व करता है।
मैं+एन+मैं(i>=2) PCB में हाई-डेंसिटी इंटरकनेक्ट लेयर्स के 2 या अधिक "बिल्ड-अप" होते हैं।विभिन्न परतों पर माइक्रोविया को कंपित या ढेर किया जा सकता है।तांबे से भरी स्टैक्ड माइक्रोविया संरचनाएं आमतौर पर चुनौतीपूर्ण डिजाइनों में देखी जाती हैं।
एचएसएक्स उत्पादों में 1 ~ 32 एल एफआर -4 पीसीबी, आईएमएस पीसीबी, एचडीआई बोर्ड, उच्च आवृत्ति पीटीएफई बोर्ड और कठोर-फ्लेक्स बोर्ड इत्यादि शामिल हैं। यह लचीली त्वरित मोड़ उत्पादन सेवाएं (12 घंटे से 72 घंटे), साथ ही बड़ी मात्रा में छोटी मात्रा प्रदान करता है। पीसीबी निर्माण। उत्पादों का व्यापक रूप से संचार, बिजली आपूर्ति, कंप्यूटर नेटवर्क, डिजिटल उत्पाद, औद्योगिक नियंत्रण, विज्ञान और शिक्षा, चिकित्सा उपकरणों और एयरोस्पेस जैसे उच्च तकनीक वाले क्षेत्रों में उपयोग किया जाता है।
| पीसीबी परत | 10ली | पीसीबी सामग्री | FR4 IT180A |
| तांबे की मोटाई | 1 / एच / एच / एच / एच / एच / एच / एच / एच / 1 ओजेड | पीसीबी मोटाई | 1.0 मिमी |
| न्यूनतम।छेद का आकार | 0.20 मिमी | न्यूनतम पीसीबी ट्रैक/अंतराल: | 4/6 मिली |
| पीसीबी सोल्डर मास्क | गोरा | पीसीबी सिल्कस्क्रीन | काला |
| पीसीबी सतह समाप्त | विसर्जन सोना | पीसीबी रूपरेखा | रूटिंग/वी-कट |
| आवेदन | औद्योगिक नियंत्रण | ||
| विशेष आवश्यकता: | एचडीआई दफन विअस और ब्लाइंड वायस, वन स्टेप स्टैक अप/प्रतिबाधा नियंत्रण/राल भरा और प्लेटेड ओवर | ||
सामान्य प्रश्न:
Q1: क्या आप पीसीबी असेंबली सेवाएं और घटक सोर्सिंग प्रदान कर सकते हैं?
ए: हां, हम अनुरोध करने पर घटक सोर्सिंग और पीसीबी असेंबली सेवाओं के साथ-साथ बॉक्स बिल्ड भी प्रदान कर सकते हैं।
Q2: आपने किन देशों के साथ काम किया है?
ए: यूएसए, कनाडा, इटली, जर्मनी, यूके, स्पेन, फ्रांस, रूस, ईरान, तुर्की, चेक गणराज्य, ऑस्ट्रिया, ऑस्ट्रेलिया, ब्राजील, जापान, भारत आदि।
Q3: क्या हमारी पीसीबी फाइलों की जांच की जाएगी।
ए: हाँ।आपका डेटा हमारी इंजीनियर्स टीम द्वारा जांचा जाएगा।अगर हमें कोई तकनीकी समस्या मिलती है या कोई पूछताछ होती है, तो हम आपसे संपर्क करेंगे और समस्याओं को एक साथ हल करेंगे।
Q4: शिपमेंट से पहले हमारे उत्पाद का परीक्षण किया जाएगा।
ए: हाँ।यदि आप हमें परीक्षण विधियां प्रदान करते हैं तो हम फ़ंक्शन सर्किट परीक्षण प्रदान कर सकते हैं।
Q5: आप किस भुगतान विधि को स्वीकार करते हैं?
ए: वायर ट्रांसफर (टी / टी), लेटर ऑफ क्रेडिट (एल / सी), या पेपैल (पेपैल केवल 500usd से कम के छोटे मूल्य के लिए है)
