1oz क्विक टर्न फ्लेक्स पीसीबी बोर्ड
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| पीसीबी परत | क्विक टर्न फ्लेक्स पीसीबी बोर्ड | सामग्री | पॉलिमर फिल्म |
|---|---|---|---|
| बोर्ड परत | 2ली | समाप्त उपचार | पहेली |
| तांबे की मोटाई | 1/1oz | न्यूनतम ड्रिलिंग आकार | 0.1 मिमी |
| प्रमुखता देना | 1 ऑउंस क्विक टर्न फ्लेक्स पीसीबी बोर्ड,1 ऑउंस फ्लेक्स पीसीबी बोर्ड,1 ऑउंस फ्लेक्सिबल पीसीबी बोर्ड; |
||
उत्पाद विवरण

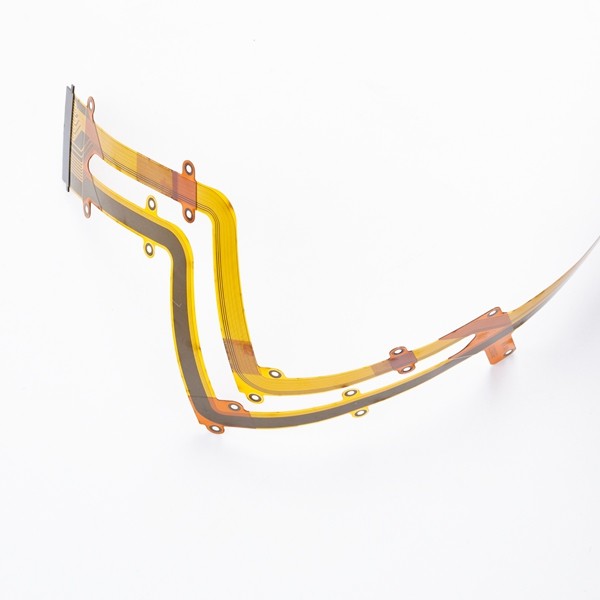

1oz क्विक टर्न फ्लेक्स पीसीबी बोर्ड
फ्लेक्स पीसीबी बोर्ड पीसीबीए प्रिंटेड सर्किट बोर्ड असेंबली क्विक टर्न पीसीबीए पीसीबीए मैन्युफैक्चरिंग पीसीबीए मैन्युफैक्चरिंग
डबल परत लचीला पीसीबी
लचीले सर्किट (जिसे फ्लेक्स सर्किट, फ्लेक्सिबल प्रिंटेड सर्किट बोर्ड, फ्लेक्स पीसीबी, आदि भी कहा जाता है) में एक पतली इन्सुलेट पॉलीमर फिल्म होती है, जिसमें प्रवाहकीय सर्किट पैटर्न चिपका होता है और आमतौर पर कंडक्टर सर्किट की सुरक्षा के लिए एक पतली बहुलक कोटिंग के साथ आपूर्ति की जाती है।बहुत पहले से इलेक्ट्रॉनिक उपकरणों को आपस में जोड़ने के लिए प्रौद्योगिकी का उपयोग किया जाता रहा है।यह अब कई उन्नत इलेक्ट्रॉनिक उत्पादों के निर्माण के लिए उपयोग की जाने वाली सबसे महत्वपूर्ण इंटरकनेक्शन तकनीकों में से एक है।
व्यवहार में कई अलग-अलग प्रकार के लचीले सर्किट होते हैं, जिनमें एक धातु परत, दो तरफा, बहुपरत और कठोर फ्लेक्स सर्किट शामिल हैं।सर्किट का निर्माण बहुलक आधारों से धातु की पन्नी की कतरन (सामान्य रूप से तांबे की) नक़्क़ाशी करके, धातु चढ़ाना या अन्य प्रक्रियाओं के बीच प्रवाहकीय स्याही की छपाई द्वारा किया जा सकता है।
लाभ:
1) डिजाइन की सटीकता।आज उपयोग में आने वाले अधिकांश उन्नत इलेक्ट्रॉनिक उपकरण लचीले सर्किट बोर्डों का उपयोग करते हैं क्योंकि उनसे उच्च स्तर की सटीकता की अपेक्षा की जाती है।
2) वे हल्के होते हैं।सर्किट बोर्डों को आसानी से मोड़ा जा सकता है, इस प्रकार उन्हें डिब्बों में रखा जा सकता है।
3) दीर्घकालिक प्रदर्शन।लचीले सर्किट बोर्डों के बेहतर गुण उन्हें स्थायित्व और दीर्घकालिक प्रदर्शन की अनुमति देते हैं।इन बोर्डों में निहित कम लचीलापन और द्रव्यमान की विशेषताएं उन्हें कंपन के प्रभाव को दूर करने की अनुमति देती हैं, जिससे उन्हें बेहतर प्रदर्शन करने की क्षमता मिलती है।
4) गर्मी अपव्यय।सर्किट बोर्ड के कॉम्पैक्ट डिजाइन के कारण, छोटे थर्मल पथ उत्पन्न होते हैं और अन्य प्रकार के पीसीबी की तुलना में गर्मी का अपव्यय तेज होता है।
5) लचीलापन।लचीला होने की उनकी क्षमता के कारण, लचीला सर्किट बोर्डों को स्थापित करते समय विभिन्न स्तरों पर आसानी से मोड़ना आसान होता है, इस प्रकार विभिन्न इलेक्ट्रॉनिक्स के कार्यक्षमता स्तरों को बढ़ाना संभव हो जाता है।
| एफपीसी प्रौद्योगिकी क्षमता | |||
| विशेषता (सभी आयाम मील हैं जब तक कि अन्यथा निर्दिष्ट) |
बड़े पैमाने पर उत्पादनमैं 80%, सीपीकेमैं1.33 |
छोटी राशि (उपजमैं60%, कुंजी विशिष्टता यील्डमैं80% |
नमूना |
| एफपीसी (हां/नहीं) | हां | हां | हां |
| परत गिनती/संरचना, मैक्स। | 2 | 4 | 6 |
| एल आकार का×डब्ल्यू), मैक्स। | 550 मिमी * 250 मिमी | 550 मिमी * 250 मिमी | 700 मिमी * 250 मिमी |
| नाममात्र मोटाई (मिमी) | 0.1 ~ 0.5 | 0.1 ~ 0.5 | 0.1 ~ 0.8 |
| मोटाई सहिष्णुता | ± 10% (> 0.3 मिमी) / ± 0.03 मिमी (मैं0.3 मिमी) | ± 10% (> 0.3 मिमी) / ± 0.03 मिमी (मैं0.3 मिमी) | ± 10% (> 0.3 मिमी) / ± 0.03 मिमी (मैं0.3 मिमी) |
| सतह खत्म प्रकार | ENIGENEPIGOPSI-SilverI-Tin HASLHard Gold | ENIGENEPIGOPSI-SilverI-Tin HASLHard Gold | ENIGENEPIGOPSI-SilverI-Tin HASLHard Gold |
| सॉफ्ट ENIG (हाँ/नहीं) | नहीं | नहीं | नहीं |
| आधार सामग्री प्रकार | अनुकरणीय | अनुकरणीय | PILCPTK |
| कवरले मोटाई (उम) | 28/50/60/80 | 28/50/60/80 | 28/50/60/80 |
| चिपकने वाला मोटाई (उम) | 25/40/50/65 | 25/40/50/65 | 25/40/50/65 |
| कॉपर मोटाई, न्यूनतम/अधिकतम।(उम) | 12-70 | 12-70 | 12-70 |
| आधार सामग्री मोटाई, न्यूनतम/अधिकतम।(उम) | 25-75 | 25-75 | 25-100 |
| मैकेनिकल ड्रिल्ड थ्रू-होल साइज (डीएचएस), मिन। | 0.15 | 0.15 | 0.15 |
| चढ़ाना पहलू अनुपात, मैक्स। | 3:1 | 3:1 | 5:1 |
| पैड का आकार, मिन। | छेद के माध्यम से: 0.4 मिमी छेद के बिना: 0.2 मिमी |
छेद के माध्यम से: 0.4 मिमी छेद के बिना: 0.2 मिमी |
छेद के माध्यम से: 0.3 मिमी छेद के बिना: 0.2 मिमी |
| पैड आकार सहिष्णुता | 20% | 20% | 10% |
| पैड से पैड स्पेस, मिन। | 4मिली | 4मिली | 4मिली |
| सहिष्णुता को रेखांकित करने के लिए पैड | ±3मिली | ±3मिली | ±2मिली |
| पैटर्न स्थान सटीकता | ±3मिली | ±3मिली | ±2मिली |
| पैटर्न स्थान सटीकता ऊपर की ओर से नीचे तक | ±3मिली | ±3मिली | ±2मिली |
| छेद व्यास / पैड के माध्यम से लेजर, मिन। | 4/12मिली | 4/10मिली | 4/10मिली |
| आउटरलेयर (होज + चढ़ाना) लाइन चौड़ाई / स्थान, न्यूनतम। | 3/3मिली | 3/3मिली | 2/2मिली |
| इनरलेयर (Hoz) लाइन की चौड़ाई / स्थान, न्यूनतम। | 3/3मिली | 3/3मिली | 2/2मिली |
| आंतरिक रेखा चौड़ाई सहिष्णुता | ± 10% | ± 10% | ± 10% |
| बाहरी परत पंजीकरण, न्यूनतम।(पैड व्यास = डीएचएस + एक्स) | डीएचएस + 8 | डीएचएस + 8 | डीएचएस + 6 |
| इनरलेयर पंजीकरण, मिन।(पैड व्यास = डीएचएस + एक्स) (एलमैं4 परत) | डीएचएस + 10 | डीएचएस + 10 | डीएचएस + 8 |
| छेद पिच के माध्यम से लेजर, मिन। | 0.40 मिमी | 0.40 मिमी | 0.35 मिमी |
| यांत्रिक छेद पिच, मिन। | 0.50 मिमी | 0.50 मिमी | 0.40 मिमी |
| ड्रिल किए गए छेद की स्थिति सहिष्णुता | ±2मिली | ±2मिली | ±2मिली |
| छेद आकार सहिष्णुता | ±2मिली | ±2मिली | ±2मिली |
| टूलिंग होल (पीटीएच और एनपीटीएच) से पैड तक स्थान सटीकता | ±3मिली | ±3मिली | ±2मिली |
| टूलिंग होल (पीटीएच और एनपीटीएच) से रूपरेखा के लिए स्थान सटीकता | ±3मिली | ±3मिली | ±2मिली |
| रूपरेखा आकार सहिष्णुता | ±2मिली | ±2मिली | ±2मिली |
| एलपीआई पंजीकरण/बांध, न्यूनतम। | 2मिली/4मिली | 2मिली/4मिली | 2मिली/3मिली |
| सीवीएल पर एलपीआई बांध | 8मिली | 8मिली | 8मिली |
| कवरले खुली खिड़की/बांध | 0.5mm/0.3mm | 0.5mm/0.3mm | 0.3 मिमी / 0.2 मिमी |
| कवरले पंजीकरण/राल प्रवाह | 4मिली | 4मिली | 2मिली |
| कठोरता सामग्री | एफआर4/पीआई/स्टील | एफआर4/पीआई/स्टील | एफआर4/पीआई/स्टील |
| कठोरता बांध, मिन। | 12मिली | 12मिली | 8मिली |
| कठोरता पंजीकरण/राल प्रवाह | 8मिलि/4मिली | 8मिलि/4मिली | 4मिली/2मिली |
| प्रतिबाधा सहिष्णुता | 10% | 10% | 5% |
| थर्मल विश्वसनीयता (एलपीआई, एफसीसीएल, सीवीएल) | 288°/10s/3 बार | 288°/10s/3 बार | 288°/10s/3 बार |
| योग्य सामग्री और संरचना UL | अनुकरणीय | अनुकरणीय | अनुकरणीय |
सामान्य प्रश्न:
Q1: मुझे कोटेशन कैसे मिल सकता है?
ए: कृपया हमें Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB प्रारूप के साथ gerber फ़ाइल भेजें और मांग मात्रा प्रदान करें।हम तदनुसार उद्धरण प्रदान करेंगे।
Q2: क्या आप पिक्चर फाइल से PCB का निर्माण कर सकते हैं??
ए: नहीं। लेकिन अगर आप हमें एक नमूना पीसीबी भेज सकते हैं, तो हम इसके डिजाइन को क्लोन कर सकते हैं और इसे तैयार कर सकते हैं।
Q3: क्या आपके पास स्टॉक में पीसीबी है?.
ए: अधिकांश पीसीबी बोर्ड अनुकूलित किए जाते हैं, और उनके पास अलग-अलग डिज़ाइन होते हैं, हम उन्हें ग्राहकों द्वारा प्रदान की गई जेरबर फाइलों के अनुसार उत्पादित करते हैं।
Q4: आप आमतौर पर किस FR4 सामग्री का उपयोग करते हैं?
ए: किंगबोर्ड, आईटीईक्यू, शेंगई ...
प्रश्न5:आप आमतौर पर किस प्रकार के शिपमेंट तरीके का उपयोग करते हैं?
ए: छोटी मात्रा के आदेश के लिए, हम हमेशा डीएचएल, यूपीएस, फेडेक्स द्वारा डोर टू डोर सेवा द्वारा बोर्डों को शिप करने का सुझाव देते हैं, हम आपके शिपिंग खाते का उपयोग संग्रह करने के लिए कर सकते हैं या डीडीयू (आयात शुल्क अवैतनिक) डिलीवरी अवधि में शिप करने के लिए हमारे खाते का उपयोग कर सकते हैं।
और बड़ी मात्रा के आदेश के लिए, माल ढुलाई लागत को बचाने के लिए, हम हवाई या समुद्र द्वारा शिपमेंट की व्यवस्था करने का सुझाव देंगे, बेशक, यदि आपके पास अपना खुद का फारवर्डर है और हमें जानकारी प्रदान कर सकता है, तो हम शिपमेंट की व्यवस्था करने के लिए उनसे संपर्क कर सकते हैं।
