क्विक टर्न रिजिड फ्लेक्स पीसीबी बोर्ड असेंबली 4 लेयर OPS HASL 8mil
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| पीसीबी परत | 4 परत फ्लेक्स पीसीबीए | सामग्री | अनुकरणीय |
|---|---|---|---|
| बोर्ड परत | 4एल | समाप्त उपचार | पहेली |
| तांबे की मोटाई | 1/1oz | न्यूनतम ड्रिलिंग आकार | 0.1 मिमी |
| हाई लाइट | ओपीएस कठोर फ्लेक्स पीसीबी बोर्ड,8 मिली कठोर फ्लेक्स पीसीबी बोर्ड,8 मिली फ्लेक्स पीसीबी प्रोटोटाइप |
||
उत्पाद विवरण

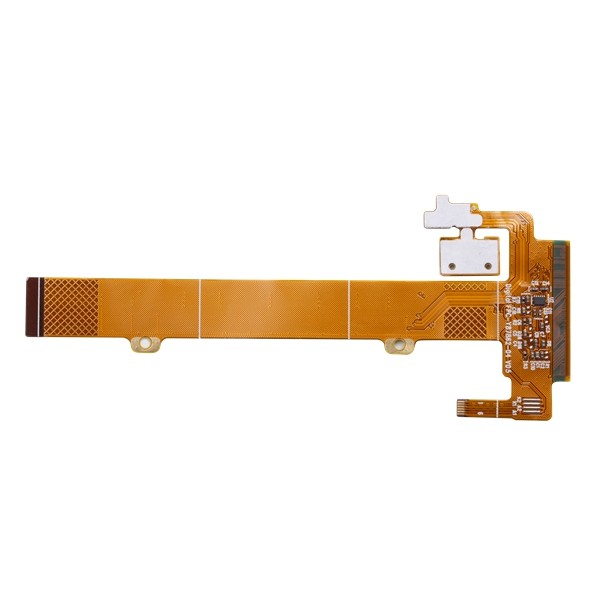

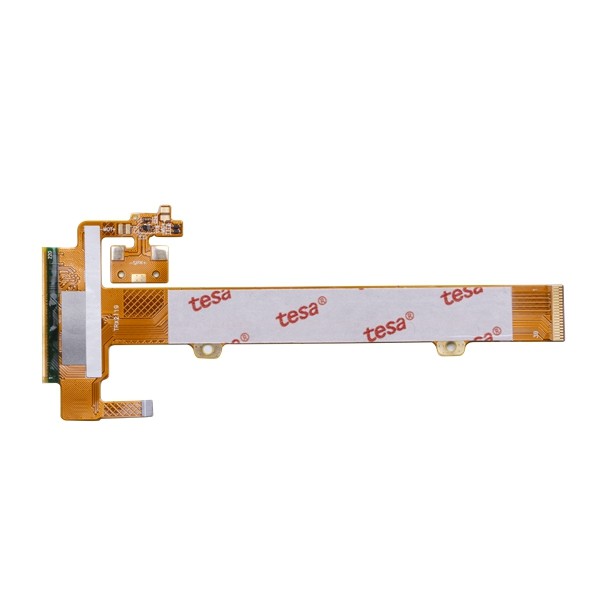

क्विक टर्न रिजिड फ्लेक्स पीसीबी बोर्ड असेंबली 4 लेयर OPS HASL 8mil
फ्लेक्स पीसीबी बोर्ड 4 लेयर फ्लेक्स पीसीबीए क्विक टर्न पीसीबी असेंबली पीसीबीए मैन्युफैक्चरिंग पीसीबीए मैन्युफैक्चरिंग पीसीबी पीसीबीए
4 परत फ्लेक्स पीसीबीए
लचीले मुद्रित सर्किट सर्किट बोर्ड होते हैं जिनमें झुकने या मोड़ने की क्षमता होती है।इस दावे से, यह स्पष्ट है कि वे एक लचीली संरचना द्वारा प्रतिष्ठित हैं।यही कारण है कि इलेक्ट्रॉनिक इंजीनियर और डिजाइनर उनका उपयोग उन अनुप्रयोगों में करते हैं जो उनके गुणों की मांग करते हैं।उन्हें फ्लेक्स सिरो भी कहा जाता हैcuits और ज्यादातर छोटे इलेक्ट्रॉन में उपयोग किए जाते हैंआईसी अनुप्रयोगों।चूंकि उन्हें मोड़ने की उनकी क्षमता की विशेषता है, इसलिए लचीले मुद्रित सर्किट पॉलीमाइड जैसे लचीले सब्सट्रेट से बने होते हैं।लचीले मुद्रित सर्किट का एक और महत्वपूर्ण गुण यह है कि उनमें मुद्रित सर्किट बोर्डों की तुलना में बेहतर गर्मी अपव्यय होता है।यह वह गुण है जो लंबे समय तक गुणवत्ता की स्थिति में रहने के लिए इसका उपयोग करने वाले इलेक्ट्रॉनिक्स के लिए संभव बनाता है।
एचएसएक्स उत्पादों में 1 ~ 32 एल एफआर -4 पीसीबी, आईएमएस पीसीबी, एचडीआई बोर्ड, उच्च आवृत्ति पीटीएफई बोर्ड और कठोर-फ्लेक्स बोर्ड इत्यादि शामिल हैं। यह लचीली त्वरित मोड़ उत्पादन सेवाएं (12 घंटे से 72 घंटे), साथ ही बड़ी मात्रा में छोटी मात्रा प्रदान करता है। पीसीबी निर्माण। उत्पादों का व्यापक रूप से संचार, बिजली आपूर्ति, कंप्यूटर नेटवर्क, डिजिटल उत्पाद, औद्योगिक नियंत्रण, विज्ञान और शिक्षा, चिकित्सा उपकरणों और एयरोस्पेस जैसे उच्च तकनीक वाले क्षेत्रों में उपयोग किया जाता है।
| एफपीसी प्रौद्योगिकी क्षमता | |||
| विशेषता (सभी आयाम लाख हैं जब तक कि अन्यथा निर्दिष्ट) |
बड़े पैमाने पर उत्पादनमैं 80%, सीपीकेमैं1.33 |
छोटी राशि (उपजमैं60%, कुंजी विशिष्टता यील्डमैं80% |
नमूना |
| एफपीसी (हां/नहीं) | हां | हां | हां |
| परत गिनती/संरचना, मैक्स। | 2 | 4 | 6 |
| एल आकार का×डब्ल्यू), मैक्स। | 550 मिमी * 250 मिमी | 550 मिमी * 250 मिमी | 700 मिमी * 250 मिमी |
| नाममात्र मोटाई (मिमी) | 0.1 ~ 0.5 | 0.1 ~ 0.5 | 0.1 ~ 0.8 |
| मोटाई सहिष्णुता | ± 10% (> 0.3 मिमी) / ± 0.03 मिमी (मैं0.3 मिमी) | ± 10% (> 0.3 मिमी) / ± 0.03 मिमी (मैं0.3 मिमी) | ± 10% (> 0.3 मिमी) / ± 0.03 मिमी (मैं0.3 मिमी) |
| सतह खत्म प्रकार | ENIGENEPIGOPSI-SilverI-Tin HASLHard Gold | ENIGENEPIGOPSI-SilverI-Tin HASLHard Gold | ENIGENEPIGOPSI-SilverI-Tin HASLHard Gold |
| सॉफ्ट ENIG (हाँ/नहीं) | नहीं | नहीं | नहीं |
| आधार सामग्री प्रकार | अनुकरणीय | अनुकरणीय | PILCPTK |
| कवरले मोटाई (उम) | 28/50/60/80 | 28/50/60/80 | 28/50/60/80 |
| चिपकने वाला मोटाई (उम) | 25/40/50/65 | 25/40/50/65 | 25/40/50/65 |
| कॉपर मोटाई, न्यूनतम/अधिकतम।(उम) | 12-70 | 12-70 | 12-70 |
| आधार सामग्री मोटाई, न्यूनतम/अधिकतम।(उम) | 25-75 | 25-75 | 25-100 |
| मैकेनिकल ड्रिल्ड थ्रू-होल साइज (डीएचएस), मिन। | 0.15 | 0.15 | 0.15 |
| चढ़ाना पहलू अनुपात, मैक्स। | 3:1 | 3:1 | 5:1 |
| पैड का आकार, मिन। | छेद के माध्यम से: 0.4 मिमी छेद के बिना: 0.2 मिमी |
छेद के माध्यम से: 0.4 मिमी छेद के बिना: 0.2 मिमी |
छेद के माध्यम से: 0.3 मिमी छेद के बिना: 0.2 मिमी |
| पैड आकार सहिष्णुता | 20% | 20% | 10% |
| पैड से पैड स्पेस, मिन। | 4मिली | 4मिली | 4मिली |
| सहिष्णुता को रेखांकित करने के लिए पैड | ±3मिली | ±3मिली | ±2मिली |
| पैटर्न स्थान सटीकता | ±3मिली | ±3मिली | ±2मिली |
| पैटर्न स्थान सटीकता ऊपर की ओर से नीचे तक | ±3मिली | ±3मिली | ±2मिली |
| छेद व्यास / पैड के माध्यम से लेजर, मिन। | 4/12मिली | 4/10मिली | 4/10मिली |
| आउटरलेयर (होज + चढ़ाना) लाइन चौड़ाई / स्थान, न्यूनतम। | 3/3मिली | 3/3मिली | 2/2मिली |
| इनरलेयर (Hoz) लाइन की चौड़ाई / स्थान, न्यूनतम। | 3/3मिली | 3/3मिली | 2/2मिली |
| आंतरिक रेखा चौड़ाई सहिष्णुता | ± 10% | ± 10% | ± 10% |
| बाहरी परत पंजीकरण, न्यूनतम।(पैड व्यास = डीएचएस + एक्स) | डीएचएस + 8 | डीएचएस + 8 | डीएचएस + 6 |
| इनरलेयर पंजीकरण, मिन।(पैड व्यास = डीएचएस + एक्स) (एलमैं4 परत) | डीएचएस + 10 | डीएचएस + 10 | डीएचएस + 8 |
| छेद पिच के माध्यम से लेजर, मिन। | 0.40 मिमी | 0.40 मिमी | 0.35 मिमी |
| यांत्रिक छेद पिच, मिन। | 0.50 मिमी | 0.50 मिमी | 0.40 मिमी |
| ड्रिल किए गए छेद की स्थिति सहिष्णुता | ±2मिली | ±2मिली | ±2मिली |
| छेद आकार सहिष्णुता | ±2मिली | ±2मिली | ±2मिली |
| टूलिंग होल (पीटीएच और एनपीटीएच) से पैड तक स्थान सटीकता | ±3मिली | ±3मिली | ±2मिली |
| टूलिंग होल (पीटीएच और एनपीटीएच) से रूपरेखा के लिए स्थान सटीकता | ±3मिली | ±3मिली | ±2मिली |
| रूपरेखा आकार सहिष्णुता | ±2मिली | ±2मिली | ±2मिली |
| एलपीआई पंजीकरण/बांध, न्यूनतम। | 2मिली/4मिली | 2मिली/4मिली | 2मिली/3मिली |
| सीवीएल पर एलपीआई बांध | 8मिली | 8मिली | 8मिली |
| कवरले खुली खिड़की/बांध | 0.5mm/0.3mm | 0.5mm/0.3mm | 0.3 मिमी / 0.2 मिमी |
| कवरले पंजीकरण/राल प्रवाह | 4मिली | 4मिली | 2मिली |
| कठोरता सामग्री | एफआर4/पीआई/स्टील | एफआर4/पीआई/स्टील | एफआर4/पीआई/स्टील |
| कठोरता बांध, मिन। | 12मिली | 12मिली | 8मिली |
| कठोरता पंजीकरण/राल प्रवाह | 8मिलि/4मिली | 8मिलि/4मिली | 4मिली/2मिली |
| प्रतिबाधा सहिष्णुता | 10% | 10% | 5% |
| थर्मल विश्वसनीयता (एलपीआई, एफसीसीएल, सीवीएल) | 288°/10s/3 बार | 288°/10s/3 बार | 288°/10s/3 बार |
| योग्य सामग्री और संरचना UL | अनुकरणीय | अनुकरणीय | अनुकरणीय |
सामान्य प्रश्न:
Q1: आप एक कारखाने या व्यापार कंपनी हैं?
एक: हाँ, हम कारखाने हैं, हमारे पास स्वतंत्र त्वरित मोड़ प्रोटोटाइप पीसीबी निर्माण और बड़ी मात्रा में पीसीबी उत्पादन लाइनें हैं।
Q2: उत्पादन के लिए आप किस तरह का PCB फाइल फॉर्मेट स्वीकार कर सकते हैं?
ए: गेरबर, प्रोटेल 99SE, प्रोटेल डीएक्सपी, पावर पीसीबी, सीएएम 350, ओडीबी + (टीजीजेड)
Q3: क्या हमारी पीसीबी फाइलों की जांच की जाएगी।
ए: हाँ।आपका डेटा हमारी इंजीनियर्स टीम द्वारा जांचा जाएगा।अगर हमें कोई तकनीकी समस्या मिलती है या कोई पूछताछ होती है, तो हम आपसे संपर्क करेंगे और समस्याओं को एक साथ हल करेंगे।
Q4: शिपमेंट से पहले हमारे उत्पाद का परीक्षण किया जाएगा।
ए: हाँ।यदि आप हमें परीक्षण विधियां प्रदान करते हैं तो हम फ़ंक्शन सर्किट परीक्षण प्रदान कर सकते हैं।
Q5: क्या आप PCB असेंबली सेवाएं भी प्रदान करते हैं?
300 किग्रा से अधिक के भारी माल के लिए, हम माल ढुलाई लागत बचाने के लिए आपके पीसीबी बोर्ड को जहाज या हवाई मार्ग से भेज सकते हैं।बेशक, अगर आपके पास अपना खुद का फारवर्डर है, तो हम आपके शिपमेंट से निपटने के लिए उनसे संपर्क कर सकते हैं।
