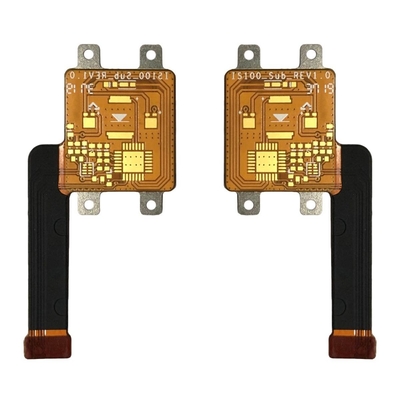

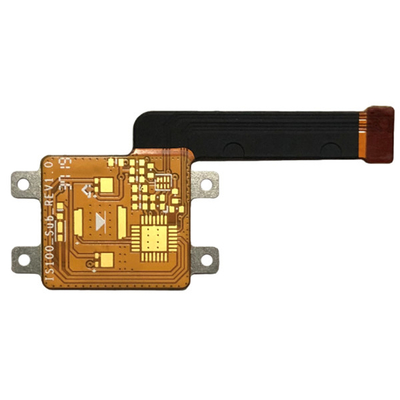

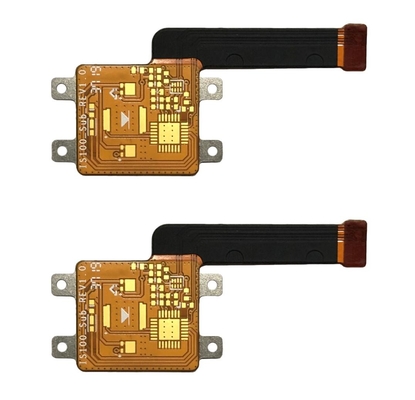

HASL OSP मल्टीलेयर फ्लेक्स Pcb प्रोटोटाइप हलोजन फ्री इमर्सन टिन

एचएएसएल ओएसपी बहुपरत फ्लेक्स पीसीबी प्रोटोटाइप हलोजन मुक्त विसर्जन टिन

कठोर फ्लेक्स पीसीबी कठोर फ्लेक्स पीसीबी डिजाइन बहुपरत फ्लेक्स पीसीबी फ्लेक्स पीसीबी बहुपरत फ्लेक्स सर्किट फ्लेक्स सर्किट प्रोटोटाइप

बहुपरत फ्लेक्स कठोर मुद्रित सर्किट बोर्ड

पीसीबी परत: सिंगल लेयर, डबल साइडेड, मल्टी-लेयर

पीसीबी सामग्री: एफआर -4 (मानक एफआर 4, मिड-टीजी एफआर 4, हाय-टीजी एफआर 4, लीड फ्री असेंबली सामग्री), हलोजन-फ्री, सिरेमिक भरा, पॉलीमाइड ...

सतह समाप्त: इमर्सन टिन, इमर्सन सिल्वर, ENIG, ENEPIG, HASL, OSP, हार्ड गोल्ड, सॉफ्ट गोल्ड (ज्यादातर ENIG)

कॉपर मोटाई: 1/3 ~ 5oz

सबसे छोटा ड्रिलिंग आकार: 0.15mm

सबसे छोटा ट्रेस/स्पेस: 3मिली/3मिली

सोल्डर मास्क: पीआई सोल्डर मास्क कवरले फिल्म या पीईटी सोल्डर मास्क कोवेले फिल्म लेमिनेशन (काला, लाल, पीला और हरा, आदि)

किंवदंती: सफेद, काला और ग्राहक के अनुरोध के अनुसार

आवेदन: दूरसंचार उत्पाद, एयरोस्पेस क्षेत्र, सैन्य उत्पाद और चिकित्सा क्षेत्र

कठोर पीसीबी के अनुप्रयोग छोटे विद्युत उपकरणों से लेकर बड़े एयरोस्पेस, सैन्य और चिकित्सा क्षेत्रों तक होते हैं।और फ्लेक्स प्रिंटेड सर्किट बोर्ड लचीले सब्सट्रेट से बने होते हैं।उनके पास कम मोटाई, हल्का वजन है, और वे गतिशील रूप से मोड़ने योग्य हैं, इसलिए वे अंतरिक्ष को बचा सकते हैं उनके उत्कृष्ट विद्युत और थर्मल प्रदर्शन के कारण उनके पास समान रूप से विशाल अनुप्रयोग भी हैं।

फ्लेक्स-कठोर पीसीबी ऐसे बोर्ड हैं जो लचीले बोर्ड और कठोर बोर्ड की तकनीक को जोड़ते हैं।वे बाहरी या आंतरिक रूप से एक या एक से अधिक कठोर बोर्डों से जुड़े लचीले सर्किट सबस्ट्रेट्स की कई परतों से मिलकर बने होते हैं।इसलिए वे कठोर मुद्रित सर्किट बोर्ड और फ्लेक्स सर्किट बोर्ड दोनों के फायदे के मालिक हैं।कठोर-फ्लेक्स उत्पाद असेंबली, अंतरिक्ष/वजन बचत, और यांत्रिक स्थिरता का समर्थन करने में सक्षम एकल पीसीबी मॉड्यूल में कई कठोर मुद्रित सर्किट बोर्ड असेंबली का विश्वसनीय एकीकरण प्रदान करते हैं।

कठोर फ्लेक्स बोर्ड के फायदों में शामिल हैं:

1) उत्पादों के वजन को कम करना

2) तापमान प्रतिरोध उत्कृष्ट है

3) अधिक लचीला होना

4) अच्छी विश्वसनीयता के साथ

कारखाने का परिचय:

एचएसएक्स उत्पादों में 1 ~ 32 एल एफआर -4 मुद्रित सर्किट बोर्ड, आईएमएस मुद्रित सर्किट बोर्ड, एचडीआई मुद्रित सर्किट बोर्ड, उच्च आवृत्ति पीटीएफई बोर्ड और कठोर फ्लेक्स बोर्ड शामिल हैं।और हम लचीली क्विकटर्न/फास्ट सेवाएं (12 घंटे से 72 घंटे), साथ ही साथ बड़ी मात्रा में पीसीबी निर्माण के लिए छोटी मात्रा प्रदान करते हैं।

उत्पादों का व्यापक रूप से उच्च तकनीक क्षेत्रों, लिल्के संचार उद्योग, बिजली आपूर्ति उद्योग, कॉमस्यूमर इलेक्ट्रॉनिक उद्योग, औद्योगिक नियंत्रण, चिकित्सा उपकरणों आदि में उपयोग किया जाता है।हम उच्च शिक्षित और अनुभवी पीसीबी टीम और उन्नत उत्पादन उपकरणों के मालिक हैं।

अधिकतम परतें: 32 परत (≥20 परत की समीक्षा करने की आवश्यकता है)

अधिकतम फिनिश पैनल आकार: 740*500 MM(>600 MM की समीक्षा करने की आवश्यकता है)

न्यूनतम फिनिश पैनल का आकार: 5 * 5 मिमी

पीसीबी सामग्री: पीआई + एफआर 4, एफआर 4, रोजर्स, हलोजन मुक्त, उच्च टीजी और भारी तांबा

पीसीबी मोटाई: 0.2 ~ 4.0 मिमी (＜0.2 मिमी, ＞4 मिमी की समीक्षा करने की आवश्यकता है)

पीसीबी तांबे की मोटाई: एच ~ 5oz

धनुष और मोड़: 0.075%

न्यूनतम।छेद का आकार: 0.15 मिमी (＜0.15 मिमी की समीक्षा करने की आवश्यकता है)

अधिकतम छेद का आकार: 6.0 मिमी (> 6 मिमी, छेदों को बड़ा करने के लिए मिलिंग का उपयोग करें)

एचडीआई न्यूनतम ड्रिल छेद: 0.08-0.10 मिमी

आंतरिक परत में न्यूनतम स्थान (एक तरफा): 4～8L (शामिल): नमूना: 4 मिलियन;छोटी मात्रा: 4.5 मिलियन;

8 ~ 12 एल (शामिल): नमूना: 5 मिलियन;छोटी मात्रा: 5.5 मिलियन

12～18L (शामिल): नमूना: 6 मिलियन;छोटी मात्रा: 6.5 मिलियन

पीसीबी सोल्डर मास्क: हरा, मैट हरा, नीला, मैट नीला, काला, मैट काला, पीला, लाल, सफेद, आदि

पीसीबी सिल्क्सस्क्रीन: सफेद, काला, आदि

पीसीबी सतह: एचएएसएल लीड फ्री, इमर्शन गोल्ड, इमर्सन टिन, ओएसपी, ईएनआईजी + ओएसपी, इमर्सन सिल्वर, एनईपीआईजी, गोल्ड फिंगर

आवेदन: संचार, उद्योग/वाणिज्यिक इलेक्ट्रॉनिक।
