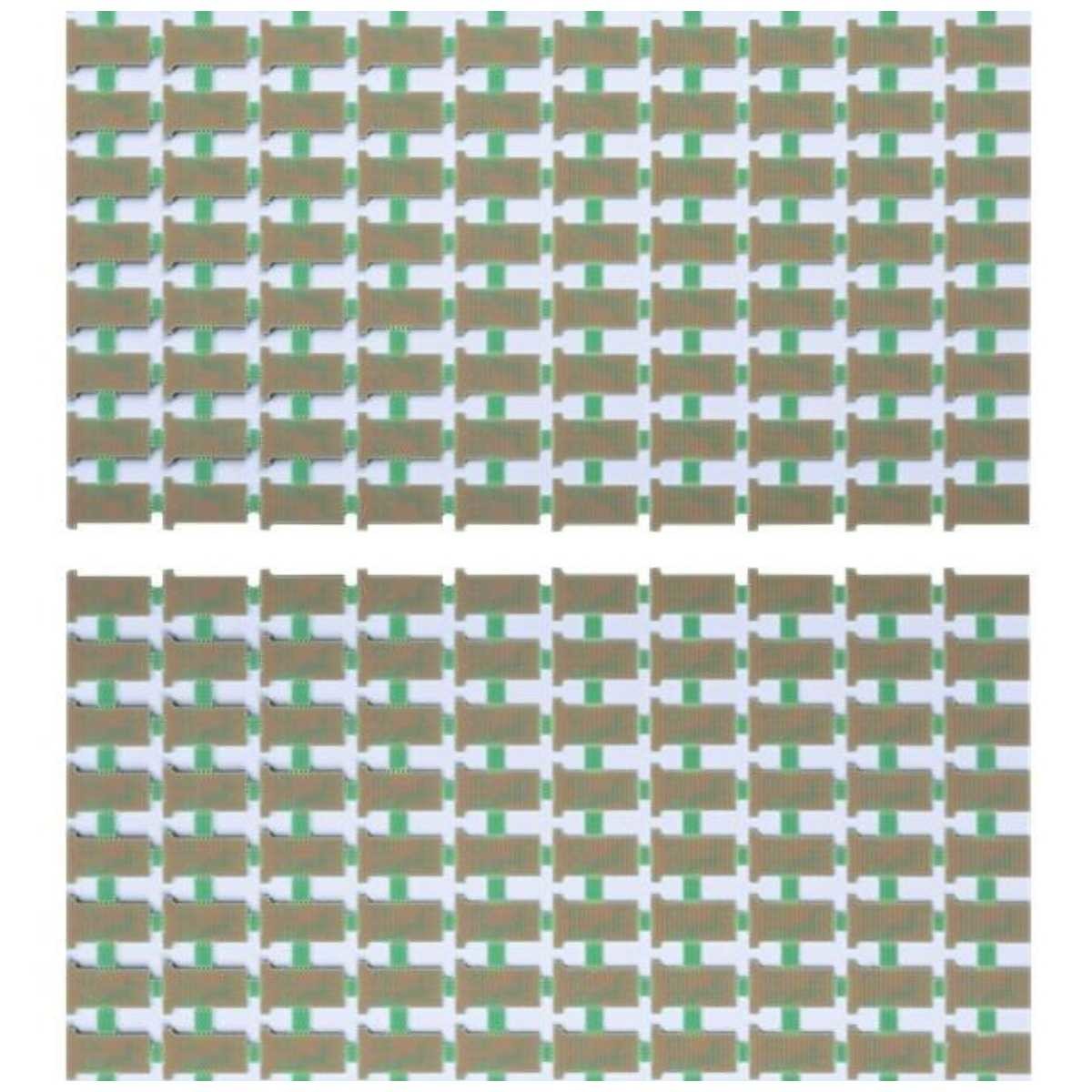

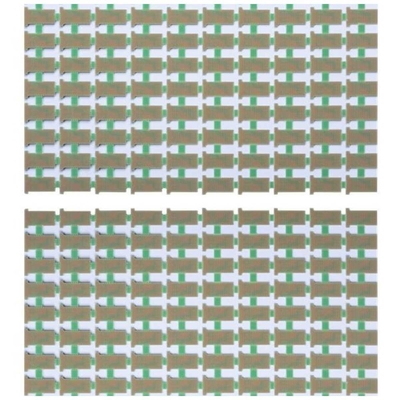

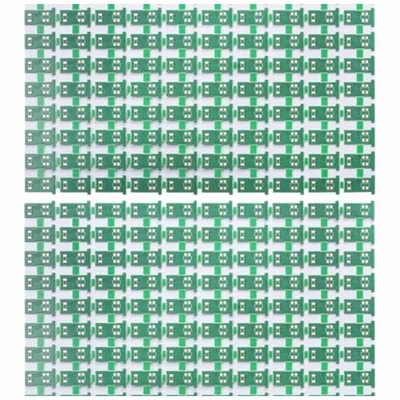

ग्रीन सोल्डर मास्क FR4 सिंगल साइडेड पीसीबी बोर्ड 0.4mm हलोजन फ्री
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| पीसीबी का नाम | एक तरफा पतला मुद्रित सर्किट बोर्ड | मार्टेरियल | FR4 केबी |
|---|---|---|---|
| सतह समाप्त | ओएसपी | बोर्ड की मोटाई | 0.4 mm |
| तांबे की मोटाई | 1/0OZ | Min. न्यूनतम। line distance/space लाइन दूरी/स्थान | 10/10मिली |
| सोल्डर मास्क | हरा, केएसएम | सबसे छोटा यांत्रिक ड्रिलिंग छेद | 0.5 मिमी |
| विशेष आवश्यकता | 25um होल कॉपर | अनुप्रयोगसंचार उत्पाद | डिजिटल उत्पाद |
| हाई लाइट | 0.4mm 10mil सिंगल साइडेड PCB,ODM FR4 सिंगल साइडेड PCB,10mil PCB सिंगल लेयर बोर्ड |
||
उत्पाद विवरण
ग्रीन सोल्डर मास्क FR4 सिंगल साइडेड पीसीबी बोर्ड 0.4mm हलोजन फ्री
सिंगल साइडेड पीसीबी थिन प्रिंटेड सर्किट बोर्ड डिजिटल प्रोडक्ट्स ग्रीन सोल्डर मास्क FR4 PCB सिंगल लेयर PCB
एक तरफा पतला मुद्रित सर्किट बोर्ड
परतें: 1-32 परत, यदि परत 20L या 20L से घोड़ी है, तो बोर्ड की समीक्षा करने की आवश्यकता होगी।
अधिकतम फिनिश पैनल का आकार 740*500 एमएम है, लेकिन अगर पैनल साइड>600 एमएम है, तो इसकी समीक्षा करने की आवश्यकता होगी।
न्यूनतम पैनल आकार 5 * 5 मिमी है।
मुद्रित सर्किट बोर्डों के कच्चे माल में FR4, रोजर्स, हलोजन-मुक्त, उच्च TG सामग्री शामिल हैं ...
पीसीबी मोटाई क्षमता 0.2 ~ 4.0 मिमी से है, अगर मोटाई 0.2 मिमी से कम या 4 मिमी से अधिक है, तो समीक्षा करने की आवश्यकता होगी।
पीसीबी तांबे की मोटाई क्षमता एच ~ 5oz है।यदि 5oz से अधिक है, तो पहले इसकी समीक्षा करनी होगी।
धनुष और मोड़ सहिष्णुता 0.075% है।
न्यूनतम छेद का आकार 0.15 मिमी है, यदि ड्रिलिंग आकार 0.15 मिमी से छोटा है, तो पहले बोर्ड की पुष्टि करने की आवश्यकता होगी।
अधिकतम छेद का आकार 6.0 मिमी है, यदि छेद का आकार 6 मिमी से अधिक है, तो छेदों को बड़ा करने के लिए मिलिंग का उपयोग करना होगा।
मुद्रित सर्किट बोर्ड के रंग में हरा, मैट हरा, नीला, मैट नीला, काला, मैट काला, पीला, लाल, सफेद, आदि शामिल हैं।
सिल्क्सस्क्रीन रंग का रंग: सफेद, काला आदि शामिल करें।
मुद्रित सर्किट बोर्ड सतहों में HASL लीड फ्री, ENIG, इमर्सन Sn, OSP, सेलेक्टिव ENIG + OSP, इमर्सन सिल्वर, ENEPIG, गोल्ड फिंगर, आदि शामिल हैं।
एचएसएक्स उत्पादों में 1 ~ 32 एल एफआर -4 पीसीबी, आईएमएस पीसीबी, एचडीआई बोर्ड, उच्च आवृत्ति पीटीएफई बोर्ड और कठोर-फ्लेक्स बोर्ड इत्यादि शामिल हैं। यह लचीली त्वरित मोड़ उत्पादन सेवाएं (12 घंटे से 72 घंटे), साथ ही छोटी मात्रा से बड़ी मात्रा प्रदान करता है। पीसीबी निर्माण। उत्पादों का व्यापक रूप से संचार, बिजली आपूर्ति, कंप्यूटर नेटवर्क, डिजिटल उत्पाद, औद्योगिक नियंत्रण, विज्ञान और शिक्षा, चिकित्सा उपकरणों और एयरोस्पेस जैसे उच्च तकनीक वाले क्षेत्रों में उपयोग किया जाता है।
| सर्किट बोर्ड परत गणना: | 1एल | सर्किट बोर्ड टुकड़े टुकड़े: | FR4 केबी |
| परत तांबे की मोटी: | 1/0OZ | बोर्ड मोटाई: | 0.4 mm |
| सबसे छोटा छेद आकार: | 0.5 मिमी | सबसे छोटा पीसीबी ट्रैक / गैप: | 10/10मिली |
| मिलाप मुखौटा रंग: | केएसएम ग्रीन | सिल्क स्क्रीन रंग: | सफेद |
| पीसीबी सतह समाप्त: | ओएसपी | बोर्ड प्रोफाइल: | मार्ग |
| पीसीबी बोर्ड आवेदन: | डिजिटल उत्पाद | ||
| विशेष आवश्यकता का अनुरोध: | 25um होल कॉपर | ||
सामान्य प्रश्न:
Q1: क्या आप पीसीबी असेंबली सेवाएं और घटक सोर्सिंग प्रदान कर सकते हैं?
ए: हां, हम अनुरोध करने पर घटक सोर्सिंग और पीसीबी असेंबली सेवाओं के साथ-साथ बॉक्स बिल्ड भी प्रदान कर सकते हैं।
Q2: आपने किन देशों के साथ काम किया है?
ए: यूएसए, कनाडा, इटली, जर्मनी, यूके, स्पेन, फ्रांस, रूस, ईरान, तुर्की, चेक गणराज्य, ऑस्ट्रिया, ऑस्ट्रेलिया, ब्राजील, जापान, भारत आदि।
Q3: क्या हमारी पीसीबी फाइलों की जांच की जाएगी।
ए: हाँ।आपका डेटा हमारी इंजीनियर्स टीम द्वारा जांचा जाएगा।अगर हमें कोई तकनीकी समस्या मिलती है या कोई पूछताछ होती है, तो हम आपसे संपर्क करेंगे और समस्याओं को एक साथ हल करेंगे।
Q4: शिपमेंट से पहले हमारे उत्पाद का परीक्षण किया जाएगा।
ए: हाँ।यदि आप हमें परीक्षण विधियां प्रदान करते हैं तो हम फ़ंक्शन सर्किट परीक्षण प्रदान कर सकते हैं।
Q5: आप किस भुगतान विधि को स्वीकार करते हैं?
ए: वायर ट्रांसफर (टी / टी), लेटर ऑफ क्रेडिट (एल / सी), या पेपैल (पेपैल केवल 500usd से कम के छोटे मूल्य के लिए है)
