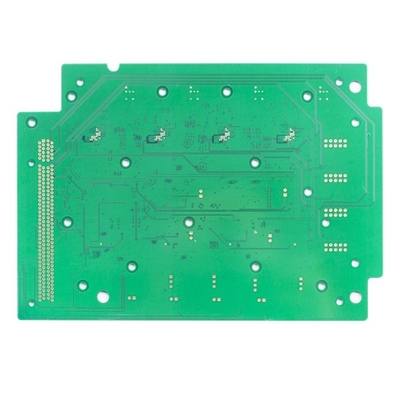

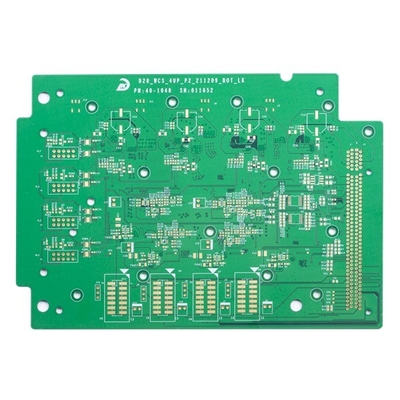

1.6 मिमी FR4 ENIG 6 परत पीसीबी सर्किट बोर्ड ग्रीन सोल्डर मास्क विसर्जन सोना

1.6 मिमी FR4 ENIG 6 परत पीसीबी सर्किट बोर्ड ग्रीन सोल्डर मास्क विसर्जन सोना

क्विक टर्न पीसीबी बोर्ड प्रेस-फिट होल पीसीबी ग्रीन कलर सोल्डर मास्क ENIG PCB 6 लेयर PCB मैन्युफैक्चरिंग अर्जेंट ऑर्डर

6L प्रेस-फिट होल क्विक टर्न पीसीबी

2010 में स्थापित, शेन्ज़ेन हुआशेंगक्सिन सर्किट मुद्रित सर्किट बोर्डों के लिए एक पेशेवर निर्माता है।Huashengxin उत्पादों में 1 ~ 32L FR-4 PCB, IMS PCB, HDI बोर्ड, उच्च आवृत्ति PTFE बोर्ड और कठोर-फ्लेक्स बोर्ड आदि शामिल हैं। हम लचीली त्वरित टर्न उत्पादन सेवाएं (12 घंटे से 72 घंटे), साथ ही बड़ी मात्रा में छोटी मात्रा प्रदान करते हैं। पीसीबी निर्माण।और हमारे उत्पादों को व्यापक रूप से संचार उद्योग, बिजली आपूर्ति उपकरणों, कंप्यूटर नेटवर्क से लेकर एयरोस्पेस उद्योग तक लागू किया जाता है।

अधिकतम परतें 32 परत हैं (≥20 परत की समीक्षा करने की आवश्यकता है)

अधिकतम फिनिश पैनल का आकार 740 * 500 एमएम है, लेकिन अगर पैनल साइड> 600 एमएम है, तो बोर्ड की समीक्षा करने की आवश्यकता होगी

न्यूनतम फिनिश पैनल का आकार 5 * 5 मिमी . है
पीसीबी सामग्री में पीआई + एफआर 4, एफआर 4, रोजर्स, ईच शामिल हैं
पीसीबी मोटाई क्षमता 0.2~4.0mm है (समीक्षा की जरूरत है जब <0.2 मिमी, या> 4 मिमी) (और बोर्ड मोटाई के साथ HASL सतह नहीं कर सकते </=0.6mm)

आंतरिक और बाहरी आधार तांबे की क्षमता तांबे की मोटाई: न्यूनतम 0.3 / 0.5oz, अधिकतम 3oz, अग्रिम 4-6oz

धनुष और मोड़ सहिष्णुता: 0.075%

न्यूनतम।छेद का आकार: 0.15 मिमी (0.15 मिमी से छोटा होने पर बोर्ड की समीक्षा करने की आवश्यकता है)

एचडीआई न्यूनतम ड्रिल होल क्षमता: 0.08-0.10 मिमी
पीसीबी ट्रैक / गैप क्षमता: 3 मिली (0.075 मिमी)
पीसीबी रूपरेखा विधि: रूटिंग/वी-कट/पंचिंग

मिलाप मुखौटा मोटाई क्षमता: मानक 15-20um;उन्नत: 35um

न्यूनतम मिलाप मुखौटा पुल चौड़ाई क्षमता: हरा 4mil, अन्य रंग 4.8mil

सोल्डर मास्क भरने की क्षमता: 0.1-0.5mm

सोल्डर मास्क का रंग हरा, मैट हरा, नीला, मैट नीला, काला, मैट काला, पीला, लाल, सफेद, आदि शामिल है।
पीसीबी सिल्क्सस्क्रीन में सफेद, काला और आपके अनुरोध के रूप में शामिल हैं

छीलने योग्य मुखौटा मोटाई क्षमता: 500-1000um
ओएसपी क्षमता की ऑक्सीकरण फिल्म: 0.2-0.5um

सामान्य प्रश्न:
Q1: मुझे कोटेशन कैसे मिल सकता है?
ए: कृपया हमें Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB प्रारूप के साथ gerber फ़ाइल भेजें और मांग मात्रा प्रदान करें।हम तदनुसार उद्धरण प्रदान करेंगे।

Q2: क्या आप पिक्चर फाइल से PCB का निर्माण कर सकते हैं??
ए: नहीं। लेकिन अगर आप हमें एक नमूना पीसीबी भेज सकते हैं, तो हम इसके डिजाइन को क्लोन कर सकते हैं और इसे तैयार कर सकते हैं।

Q3: क्या आपके पास स्टॉक में पीसीबी है?.
ए: अधिकांश पीसीबी बोर्ड अनुकूलित किए जाते हैं, और उनके पास अलग-अलग डिज़ाइन होते हैं, हम उन्हें ग्राहकों द्वारा प्रदान की गई जेरबर फाइलों के अनुसार उत्पादित करते हैं।

Q4: आप आमतौर पर किस FR4 सामग्री का उपयोग करते हैं?

ए: किंगबोर्ड, आईटीईक्यू, शेंगई ...

प्रश्न5:आप आमतौर पर किस प्रकार के शिपमेंट तरीके का उपयोग करते हैं?
ए: छोटी मात्रा के आदेश के लिए, हम हमेशा डीएचएल, यूपीएस, फेडेक्स द्वारा डोर टू डोर सेवा द्वारा बोर्डों को शिप करने का सुझाव देते हैं, हम आपके शिपिंग खाते का उपयोग संग्रह करने के लिए कर सकते हैं या डीडीयू (आयात शुल्क अवैतनिक) डिलीवरी अवधि में शिप करने के लिए हमारे खाते का उपयोग कर सकते हैं।
और बड़ी मात्रा के आदेश के लिए, माल ढुलाई लागत को बचाने के लिए, हम हवाई या समुद्र द्वारा शिपमेंट की व्यवस्था करने का सुझाव देंगे, बेशक, यदि आपके पास अपना खुद का फारवर्डर है और हमें जानकारी प्रदान कर सकता है, तो हम शिपमेंट की व्यवस्था करने के लिए उनसे संपर्क कर सकते हैं।
