FR4 TG130 सिंगल साइडेड पीसीबी फ्लेक्सिबल प्रिंटेड सर्किट बोर्ड 8mil
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| पीसीबी का नाम | एक तरफा लचीला मुद्रित सर्किट बोर्ड | मार्टेरियल | FR4 TG130 |
|---|---|---|---|
| बोर्ड की मोटाई | 0.2 मिमी | तांबे की मोटाई | 1/0OZ |
| Min. न्यूनतम। line distance/space लाइन दूरी/स्थान | 8/8 मिली | सोल्डर मास्क | कोई नहीं |
| हाई लाइट | FR4 TG130 सिंगल साइडेड PCB,8mil TG130 सिंगल साइडेड PCB,8mil फ्लेक्सिबल प्रिंटेड सर्किट बोर्ड |
||
उत्पाद विवरण

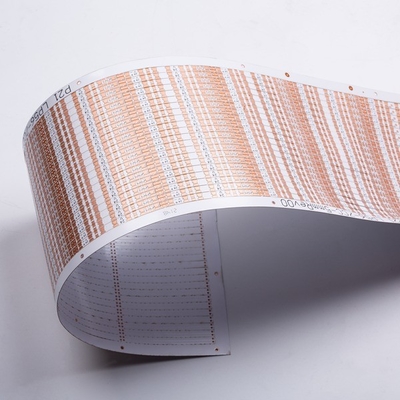

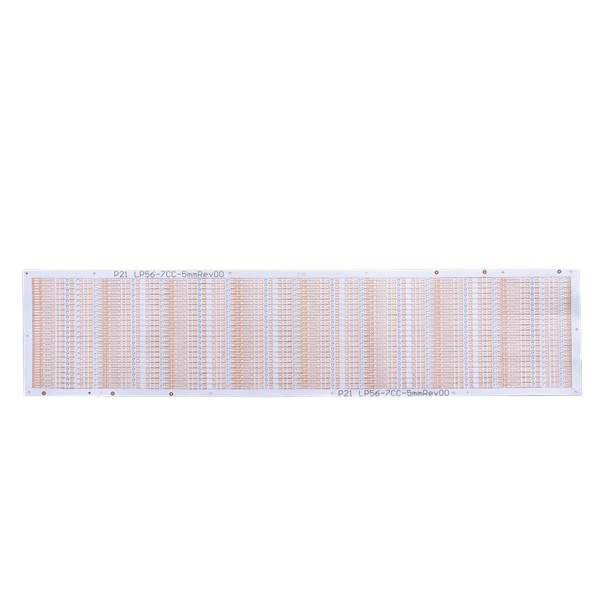

FR4 TG130 सिंगल साइडेड पीसीबी फ्लेक्सिबल प्रिंटेड सर्किट बोर्ड 8mil
सिंगल साइडेड पीसीबी वन साइडेड फ्लेक्सिबल प्रिंटेड सर्किट बोर्ड फ्लेक्सिबल पीसीबी सिंगल साइडेड पीसीबी बोर्ड सिंगल साइडेड बोर्ड
एक तरफा लचीला मुद्रित सर्किट बोर्ड
पीसीबी मोटाई: 0.2 ~ 4.0 मिमी (＜0.2 मिमी, ＞4 मिमी की समीक्षा करने की आवश्यकता है) (बोर्ड मोटाई ≤ 0.6 मिमी, एचएएसएल सतह के लिए लागू न करें)
तांबे के भीतरी और बाहरी आधार तांबे की मोटाई: न्यूनतम 0.3/0.5oz, अधिकतम 3oz, अग्रिम 4-6oz
धनुष और मोड़: 0.075%
न्यूनतम।छेद का आकार: 0.15 मिमी (＜0.15 मिमी की समीक्षा करने की आवश्यकता है)
एचडीआई न्यूनतम ड्रिल छेद: 0.08-0.10 मिमी
पीसीबी ट्रैक / गैप: 3 मिली (0.075 मिमी)
पीसीबी रूपरेखा: रूटिंग/वी-कट/पंचिंग
मिलाप मुखौटा मोटाई: मानक 15-20um;उन्नत: 35um
मिन सोल्डर मास्क ब्रिज की चौड़ाई: हरा 4mil, अन्य रंग 4.8mil
सोल्डर मास्क फिलिंग होल्स: 0.1-0.5mm
सोल्डर मास्क का रंग: हरा, मैट हरा, नीला, मैट नीला, काला, मैट काला, पीला, लाल, सफेद, आदि
पीसीबी सिल्क्सस्क्रीन: सफेद, काला और आपके अनुरोध के रूप में
छीलने योग्य मुखौटा मोटाई: 500-1000um
ओएसपी की ऑक्सीकरण फिल्म: 0.2-0.5um
| एफपीसी प्रौद्योगिकी क्षमता | |||
| विशेषता (सभी आयाम मील हैं जब तक कि अन्यथा निर्दिष्ट) |
बड़े पैमाने पर उत्पादनमैं 80%, सीपीकेमैं1.33 |
छोटी राशि (उपजमैं60%, कुंजी विशिष्टता यील्डमैं80% |
नमूना |
| एफपीसी (हां/नहीं) | हां | हां | हां |
| परत गिनती/संरचना, मैक्स। | 2 | 4 | 6 |
| एल आकार का×डब्ल्यू), मैक्स। | 550 मिमी * 250 मिमी | 550 मिमी * 250 मिमी | 700 मिमी * 250 मिमी |
| नाममात्र मोटाई (मिमी) | 0.1 ~ 0.5 | 0.1 ~ 0.5 | 0.1 ~ 0.8 |
| मोटाई सहिष्णुता | ± 10% (> 0.3 मिमी) / ± 0.03 मिमी (मैं0.3 मिमी) | ± 10% (> 0.3 मिमी) / ± 0.03 मिमी (मैं0.3 मिमी) | ± 10% (> 0.3 मिमी) / ± 0.03 मिमी (मैं0.3 मिमी) |
| सतह खत्म प्रकार | ENIGENEPIGOPSI-SilverI-Tin HASLHard Gold | ENIGENEPIGOPSI-SilverI-Tin HASLHard Gold | ENIGENEPIGOPSI-SilverI-Tin HASLHard Gold |
| सॉफ्ट ENIG (हाँ/नहीं) | ना | ना | ना |
| आधार सामग्री प्रकार | अनुकरणीय | अनुकरणीय | PILCPTK |
| कवरले मोटाई (उम) | 28/50/60/80 | 28/50/60/80 | 28/50/60/80 |
| चिपकने वाला मोटाई (उम) | 25/40/50/65 | 25/40/50/65 | 25/40/50/65 |
| कॉपर मोटाई, न्यूनतम/अधिकतम।(उम) | 12-70 | 12-70 | 12-70 |
| आधार सामग्री मोटाई, न्यूनतम/अधिकतम।(उम) | 25-75 | 25-75 | 25-100 |
| मैकेनिकल ड्रिल्ड थ्रू-होल साइज (डीएचएस), मिन। | 0.15 | 0.15 | 0.15 |
| चढ़ाना पहलू अनुपात, मैक्स। | 3:1 | 3:1 | 5:1 |
| पैड का आकार, मिन। | छेद के माध्यम से: 0.4 मिमी छेद के बिना: 0.2 मिमी |
छेद के माध्यम से: 0.4 मिमी छेद के बिना: 0.2 मिमी |
छेद के माध्यम से: 0.3 मिमी छेद के बिना: 0.2 मिमी |
| पैड आकार सहिष्णुता | 20% | 20% | 10% |
| पैड से पैड स्पेस, मिन। | 4मिली | 4मिली | 4मिली |
| सहिष्णुता को रेखांकित करने के लिए पैड | ±3मिली | ±3मिली | ±2मिली |
| पैटर्न स्थान सटीकता | ±3मिली | ±3मिली | ±2मिली |
| पैटर्न स्थान सटीकता ऊपर की ओर से नीचे तक | ±3मिली | ±3मिली | ±2मिली |
| छेद व्यास / पैड के माध्यम से लेजर, मिन। | 4/12मिली | 4/10मिली | 4/10मिली |
| आउटरलेयर (होज + चढ़ाना) लाइन चौड़ाई / स्थान, न्यूनतम। | 3/3मिली | 3/3मिली | 2/2मिली |
| इनरलेयर (Hoz) लाइन की चौड़ाई / स्थान, न्यूनतम। | 3/3मिली | 3/3मिली | 2/2मिली |
| आंतरिक रेखा चौड़ाई सहिष्णुता | ± 10% | ± 10% | ± 10% |
| बाहरी परत पंजीकरण, मिन।(पैड व्यास = डीएचएस + एक्स) | डीएचएस + 8 | डीएचएस + 8 | डीएचएस + 6 |
| इनरलेयर पंजीकरण, मिन।(पैड व्यास = डीएचएस + एक्स) (एलमैं4 परत) | डीएचएस + 10 | डीएचएस + 10 | डीएचएस + 8 |
| छेद पिच के माध्यम से लेजर, मिन। | 0.40 मिमी | 0.40 मिमी | 0.35 मिमी |
| यांत्रिक छेद पिच, मिन। | 0.50 मिमी | 0.50 मिमी | 0.40 मिमी |
| ड्रिल किए गए छेद की स्थिति सहिष्णुता | ±2मिली | ±2मिली | ±2मिली |
| छेद आकार सहिष्णुता | ±2मिली | ±2मिली | ±2मिली |
| टूलिंग होल (पीटीएच और एनपीटीएच) से पैड तक स्थान सटीकता | ±3मिली | ±3मिली | ±2मिली |
| टूलिंग होल (पीटीएच और एनपीटीएच) से रूपरेखा के लिए स्थान सटीकता | ±3मिली | ±3मिली | ±2मिली |
| रूपरेखा आकार सहिष्णुता | ±2मिली | ±2मिली | ±2मिली |
| एलपीआई पंजीकरण/बांध, न्यूनतम। | 2मिली/4मिली | 2मिली/4मिली | 2मिली/3मिली |
| सीवीएल पर एलपीआई बांध | 8मिली | 8मिली | 8मिली |
| कवरले खुली खिड़की/बांध | 0.5 मिमी / 0.3 मिमी | 0.5 मिमी / 0.3 मिमी | Φ0.3 मिमी / 0.2 मिमी |
| कवरले पंजीकरण/राल प्रवाह | 4मिली | 4मिली | 2मिली |
| कठोरता सामग्री | एफआर4/पीआई/स्टील | एफआर4/पीआई/स्टील | एफआर4/पीआई/स्टील |
| कठोरता बांध, मिन। | 12मिली | 12मिली | 8मिली |
| कठोरता पंजीकरण/राल प्रवाह | 8मिलि/4मिली | 8मिलि/4मिली | 4मिली/2मिली |
| प्रतिबाधा सहिष्णुता | 10% | 10% | 5% |
| थर्मल विश्वसनीयता (एलपीआई, एफसीसीएल, सीवीएल) | 288°/10s/3 बार | 288°/10s/3 बार | 288°/10s/3 बार |
| योग्य सामग्री और संरचना UL | अनुकरणीय | अनुकरणीय | अनुकरणीय |
सामान्य प्रश्न:
Q1: आप एक कारखाने या व्यापार कंपनी हैं?
एक: हाँ, हम कारखाने हैं, हमारे पास स्वतंत्र त्वरित मोड़ प्रोटोटाइप पीसीबी निर्माण और बड़ी मात्रा में पीसीबी उत्पादन लाइनें हैं।
क्यू2: आपके पीसीबी कारखाने की उत्पादन क्षमता के बारे में कैसे?
ए: हमारी मासिक उत्पादन क्षमता 50,000 वर्ग मीटर / माह और 5000 प्रकार / माह है।
क्यू3: अगर हमारे पास कोई पीसीबी फाइल / गेरबर फाइल नहीं है, तो केवल पीसीबी का नमूना है, क्या आप इसे मेरे लिए तैयार कर सकते हैं?
ए: हां, हम पीसीबी को क्लोन करने में आपकी मदद कर सकते हैं।बस नमूना पीसीबी हमें भेजें, हम पीसीबी डिजाइन को क्लोन कर सकते हैं और इसे काम कर सकते हैं।
क्यू4:आप आमतौर पर पीसीबी को कैसे शिप करेंगे?
ए: आम तौर पर छोटे पैकेजों के लिए, हम डीएचएल, यूपीएस, फेडेक्स डोर टू डोर सेवा द्वारा बोर्डों को शिप करेंगे, हम आपके शिपिंग खाते का उपयोग संग्रह करने के लिए कर सकते हैं या डीडीयू (आयात शुल्क अवैतनिक) डिलीवरी अवधि में शिप करने के लिए हमारे खाते का उपयोग कर सकते हैं।
300 किग्रा से अधिक के भारी माल के लिए, हम माल ढुलाई लागत बचाने के लिए आपके पीसीबी बोर्ड को जहाज या हवाई मार्ग से भेज सकते हैं।बेशक, अगर आपके पास अपना खुद का फारवर्डर है, तो हम आपके शिपमेंट से निपटने के लिए उनसे संपर्क कर सकते हैं।
Q5: के लिए आपका मानक लीड टाइम क्या है?उत्पादन?
ए: नमूना / प्रोटोटाइप (3 वर्गमीटर से कम):
1-2 परतें: 3 से 5 कार्य दिवस (त्वरित मोड़ सेवाओं के लिए सबसे तेज़ 24 घंटे)
4-8 परतें: 7 ~ 12 कार्य दिवस (त्वरित मोड़ सेवाओं के लिए सबसे तेज़ 48 घंटे)
बड़े पैमाने पर उत्पादन (200 वर्गमीटर से कम):
1-2 परतें: 7 से 12 कार्य दिवस
4-8 परतें: 10 से 15 कार्य दिवस
