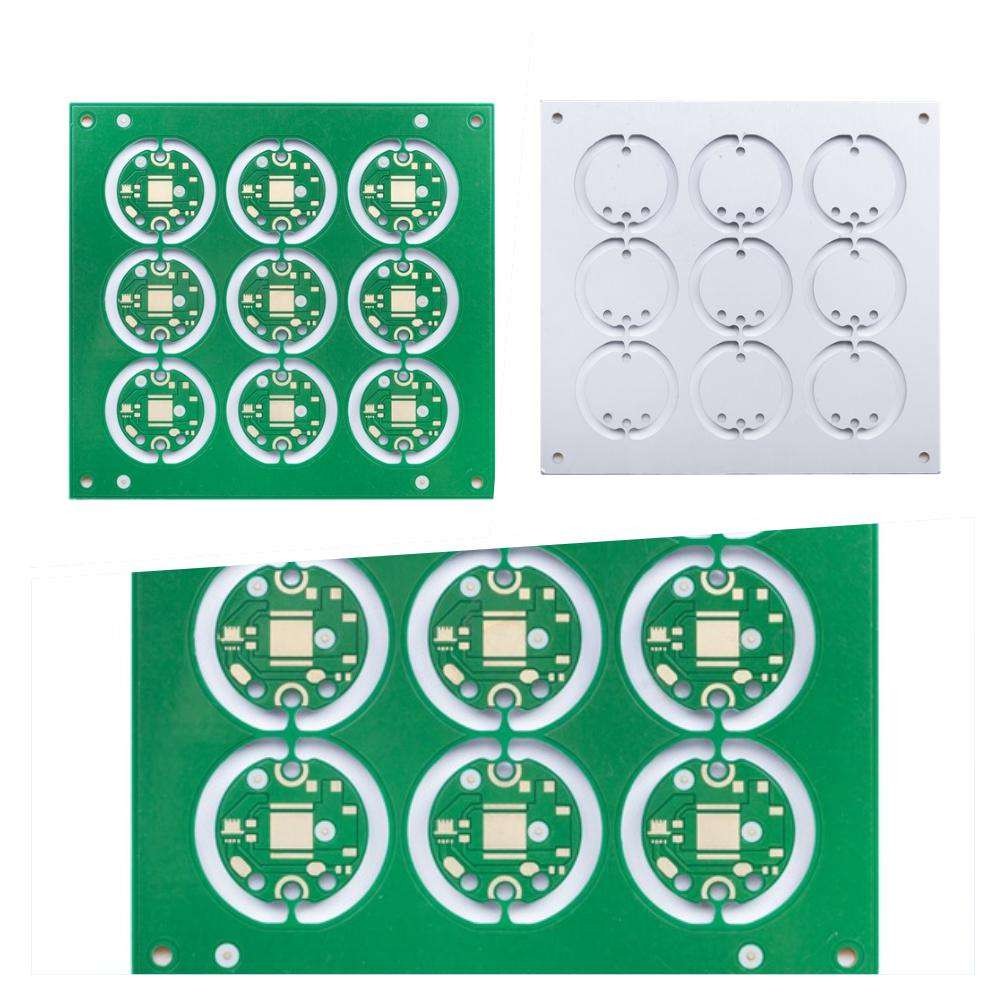

एलईडी लाइट सिंगल साइडेड पीसीबी एल्युमिनियम प्रिंटेड सर्किट बोर्ड 3.0 मिमी 2oz

एलईडी लाइट सिंगल साइडेड पीसीबी एल्यूमिनियम मुद्रित सर्किट बोर्ड 3.0 मिमी 2oz

सिंगल साइड पीसीबी एल्यूमिनियम पीसीबी बोर्ड एलईडी लाइट पीसीबी बोर्ड एल्यूमिनियम बेस पीसीबी सिंगल लेयर एल्यूमिनियम पीसीबी एल्यूमिनियम:

एक तरफा एल्यूमिनियम मुद्रित सर्किट बोर्ड

सभी धातु कोर पीसीबी में, एल्यूमिनियम पीसीबी सबसे आम प्रकार है।आधार सामग्री में एल्यूमीनियम कोर और मानक FR4 सामग्री होती है।इसमें एक थर्मल क्लैड परत होती है जो घटकों को ठंडा करते हुए और उत्पादों के समग्र प्रदर्शन को बढ़ाते हुए अत्यधिक कुशल तरीके से गर्मी को नष्ट करती है।वर्तमान में, एल्यूमिनियम समर्थित पीसीबी को उच्च शक्ति और सख्त सहनशीलता अनुप्रयोगों के समाधान के रूप में माना जाता है।

परतें: 1-32 परत, यदि परत 20L या 20L से घोड़ी है, तो बोर्ड की समीक्षा करने की आवश्यकता होगी।
अधिकतम फिनिश पैनल का आकार 740*500 एमएम है, लेकिन अगर पैनल साइड>600 एमएम है, तो इसकी समीक्षा करने की आवश्यकता होगी।
न्यूनतम पैनल आकार 5 * 5 मिमी है।
मुद्रित सर्किट बोर्डों के कच्चे माल में FR4, रोजर्स, हलोजन-मुक्त, उच्च TG सामग्री शामिल हैं ...
पीसीबी मोटाई क्षमता 0.2 ~ 4.0 मिमी से है, अगर मोटाई 0.2 मिमी से कम या 4 मिमी से अधिक है, तो समीक्षा करने की आवश्यकता होगी।
पीसीबी तांबे की मोटाई क्षमता एच ~ 5oz है।यदि 5oz से अधिक है, तो पहले इसकी समीक्षा करनी होगी।
धनुष और मोड़ सहिष्णुता 0.075% है।
न्यूनतम छेद का आकार 0.15 मिमी है, यदि ड्रिलिंग आकार 0.15 मिमी से छोटा है, तो पहले बोर्ड की पुष्टि करने की आवश्यकता होगी।
अधिकतम छेद का आकार 6.0 मिमी है, यदि छेद का आकार 6 मिमी से अधिक है, तो छेदों को बड़ा करने के लिए मिलिंग का उपयोग करना होगा।
मुद्रित सर्किट बोर्ड के रंग में हरा, मैट हरा, नीला, मैट नीला, काला, मैट काला, पीला, लाल, सफेद, आदि शामिल हैं।
सिल्क्सस्क्रीन रंग का रंग: सफेद, काला आदि शामिल करें।
मुद्रित सर्किट बोर्ड सतहों में HASL लीड फ्री, ENIG, इमर्सन Sn, OSP, सेलेक्टिव ENIG + OSP, इमर्सन सिल्वर, ENEPIG, गोल्ड फिंगर, आदि शामिल हैं।

सामान्य प्रश्न:

Q1: आप एक कारखाने या व्यापार कंपनी हैं?
एक: हाँ, हम कारखाने हैं, हमारे पास स्वतंत्र त्वरित मोड़ प्रोटोटाइप पीसीबी निर्माण और बड़ी मात्रा में पीसीबी उत्पादन लाइनें हैं।

Q2: उत्पादन के लिए आप किस तरह का PCB फाइल फॉर्मेट स्वीकार कर सकते हैं?
ए: गेरबर, प्रोटेल 99SE, प्रोटेल डीएक्सपी, पावर पीसीबी, सीएएम 350, ओडीबी + (टीजीजेड)

Q3: क्या मेरी पीसीबी फाइलें सुरक्षित हैं जब मैं उन्हें निर्माण के लिए आपके पास जमा करता हूं?
ए: हम ग्राहक के कॉपीराइट का सम्मान करते हैं और आपकी फाइलों के साथ किसी और के लिए पीसीबी का निर्माण तब तक नहीं करेंगे जब तक कि हमें आपकी ओर से लिखित अनुमति नहीं मिलती है, न ही हम इन फाइलों को किसी अन्य तीसरे पक्ष के साथ साझा करेंगे।और यदि आवश्यक हो तो हम क्लाइंट के साथ एनडीए पर हस्ताक्षर कर सकते हैं।

Q4: अगर हमारे पास कोई PCB फाइल / Gerber फाइल नहीं है, तो केवल PCB सैंपल है, क्या आप इसे मेरे लिए तैयार कर सकते हैं?
ए: हां, हम पीसीबी को क्लोन करने में आपकी मदद कर सकते हैं।बस नमूना पीसीबी हमें भेजें, हम पीसीबी डिजाइन को क्लोन कर सकते हैं और इसे काम कर सकते हैं।

Q5: पीसीबी के लिए आपका मानक लीड टाइम क्या है?
ए: नमूना / प्रोटोटाइप (3 वर्गमीटर से कम):
1-2 परतें: 3 से 5 कार्य दिवस (त्वरित मोड़ सेवाओं के लिए सबसे तेज़ 24 घंटे)
4-8 परतें: 7 ~ 12 कार्य दिवस (त्वरित मोड़ सेवाओं के लिए सबसे तेज़ 48 घंटे)
बड़े पैमाने पर उत्पादन (200 वर्गमीटर से कम):
1-2 परतें: 7 से 12 कार्य दिवस
4-8 परतें: 10 से 15 कार्य दिवस

Q6: आप क्या भुगतान स्वीकार करते हैं?
ए: वायर ट्रांसफर (टी / टी) या लेटर ऑफ क्रेडिट (एल / सी) या पेपैल (केवल 500 यूएसडी से कम के छोटे मूल्य के लिए)
