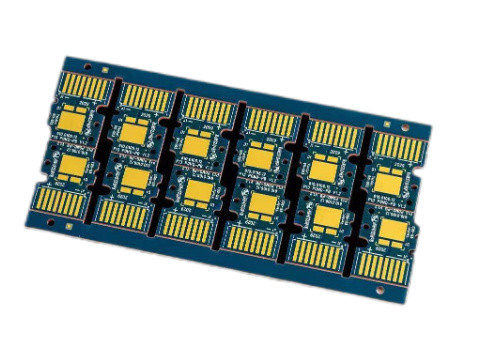

क्लैब डार्क ब्लू ब्लैंक कॉपर पीसीबी बोर्ड 2 लेयर 2OZ 2.0mm HASL ENIG
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| पीसीबी का नाम | कॉपर क्लैब डार्क ब्लू प्रिंटेड सर्किट बोर्ड | मार्टेरियल | कॉपर FR4 |
|---|---|---|---|
| सतह समाप्त | विसर्जन सोना | बोर्ड की मोटाई | 2.0 मिमी |
| तांबे की मोटाई | 2/2 आउंस | सोल्डर मास्क | गहरा नीला |
| प्रोफ़ाइल | मार्ग | अनुप्रयोगसंचार उत्पाद | बिजली आपूर्ति उपकरण |
| हाई लाइट | 2OZ कॉपर पीसीबी बोर्ड,HASL खाली कॉपर पीसीबी बोर्ड,2OZ कॉपर आधारित पीसीबी |
||
उत्पाद विवरण
क्लैब डार्क ब्लू ब्लैंक कॉपर पीसीबी बोर्ड 2 लेयर 2OZ 2.0mm HASL ENIG
कॉपर पीसीबी बोर्ड कॉपर क्लैब डार्क ब्लू प्रिंटेड सर्किट बोर्ड पावर डिवाइसेस 2 लेयर बोर्ड
कॉपर क्लैब डार्क ब्लू प्रिंटेड सर्किट बोर्ड
कॉपर-आधारित पीसीबी या कॉपर कोर पीसीबी एक धातु कोर पीसीबी है जो तांबे को आधार सामग्री के रूप में उपयोग करता है।सभी धातु कोर पीसीबी की तरह, इसमें भी तीन मुख्य परतें होती हैं।शीर्ष परत तांबे से बनी होती है, जो घटकों के बीच विद्युत कनेक्शन के लिए जिम्मेदार होती है।यह परत सभी प्रकार के PCB में मानक है।दूसरी परत ढांकता हुआ परत है जो वर्तमान को शीर्ष परत से आधार परत तक रोकती है।यद्यपि यह परत विद्युत रूप से एक कुचालक है, यह ऊष्मा का एक अच्छा संवाहक है।यह घटकों द्वारा उत्पादित गर्मी को स्थानांतरित करता है और गर्मी अपव्यय में मदद करता है।पीसीबी की निचली परत तांबे की होती है, यही वजह है कि यह कॉपर कोर पीसीबी है।
कॉपर-आधारित पीसीबी ऑल-मेटल कोर पीसीबी के बीच सर्वश्रेष्ठ प्रदर्शन प्रदान करता है।इन पीसीबी का उपयोग विशेष उद्देश्यों के लिए किया जाता है, जिसमें उच्च आवृत्ति सर्किट और उच्च तापमान भिन्नताएं शामिल हैं।वे लोहे और एल्यूमीनियम कोर पीसीबी से बेहतर गर्मी को खत्म कर सकते हैं।
| आइटम | क्षमता |
| बोर्ड वर्गीकरण | कॉपर बेस, सिरेमिक बेस, कॉपर-क्लैड |
| सामग्री | कॉपर, FR4 |
| सतह का उपचार | एचएएसएल/ईएनआईजी/ओएसपी/सिल्वर |
| परत गणना | एक तरफा मुद्रित बोर्ड/दो तरफा मुद्रित बोर्ड |
| मैक्स। बोर्ड का आकार | 1200 मिमी * 480 मिमी |
| न्यूनतम बोर्ड आकार | 5 मिमी * 5 मिमी |
| ट्रेस चौड़ाई / स्थान | 0.1 मिमी / 0.1 मिमी |
| बोर्ड की मोटाई | 0.5 मिमी-5.0 मिमी |
| तांबे की मोटाई | 35um/70um/105um/140um/175um/210um |
सामान्य प्रश्न:
Q1: मुझे कोटेशन कैसे मिल सकता है?
ए: कृपया हमें Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB प्रारूप के साथ gerber फ़ाइल भेजें और मांग मात्रा प्रदान करें।हम तदनुसार उद्धरण प्रदान करेंगे।
प्रश्न 2: क्या आप पिक्चर फाइल से पीसीबी का निर्माण कर सकते हैं?
ए: नहीं। लेकिन अगर आप हमें एक नमूना पीसीबी भेज सकते हैं, तो हम इसके डिजाइन को क्लोन कर सकते हैं और इसे तैयार कर सकते हैं।
Q3: क्या आपके पास स्टॉक में पीसीबी है.
ए: अधिकांश पीसीबी बोर्ड अनुकूलित किए जाते हैं, और उनके पास अलग-अलग डिज़ाइन होते हैं, हम उन्हें ग्राहकों द्वारा प्रदान की गई जेरबर फाइलों के अनुसार उत्पादित करते हैं।
Q4: आप आमतौर पर किन FR4 सामग्रियों का उपयोग करते हैं?
ए: किंगबोर्ड, आईटीईक्यू, शेंगई ...
क्यू5:आप आमतौर पर किस प्रकार के शिपमेंट तरीके का उपयोग करते हैं?
ए: छोटी मात्रा के आदेश के लिए, हम हमेशा डीएचएल, यूपीएस, फेडेक्स द्वारा डोर टू डोर सेवा द्वारा बोर्डों को शिप करने का सुझाव देते हैं, हम आपके शिपिंग खाते का उपयोग संग्रह करने के लिए कर सकते हैं या डीडीयू (आयात शुल्क अवैतनिक) डिलीवरी अवधि में शिप करने के लिए हमारे खाते का उपयोग कर सकते हैं।
और बड़ी मात्रा के आदेश के लिए, माल ढुलाई लागत को बचाने के लिए, हम हवाई या समुद्र द्वारा शिपमेंट की व्यवस्था करने का सुझाव देंगे, बेशक, यदि आपके पास अपना खुद का फारवर्डर है और हमें जानकारी प्रदान कर सकता है, तो हम शिपमेंट की व्यवस्था करने के लिए उनसे संपर्क कर सकते हैं।
