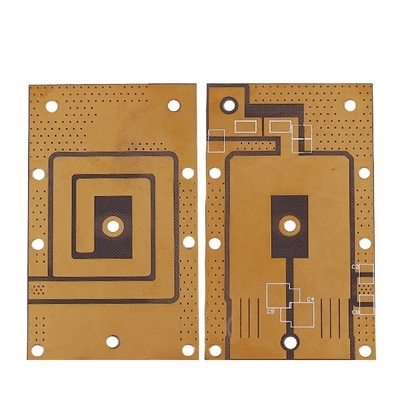

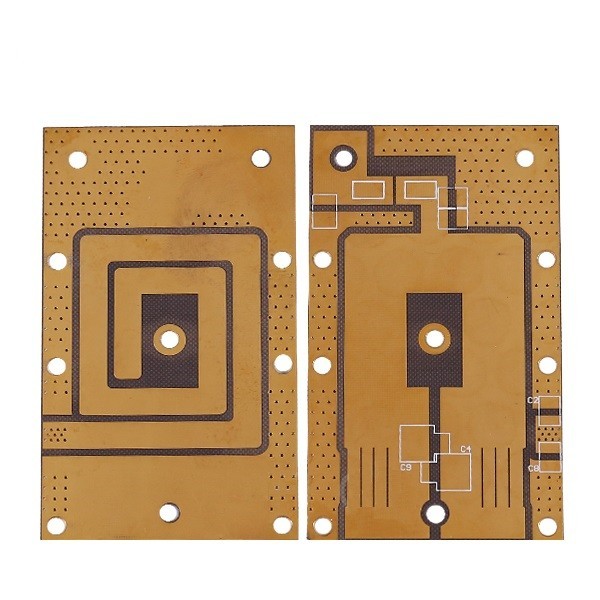

डबल पक्षीय उच्च आवृत्ति पीसीबी डिजाइन 2 परत 1.6 मिमी 35um टैकोनिक एफआर 4
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| पीसीबी का नाम | डबल पक्षीय एचएफ प्रिन्ड सर्किट बोर्ड | मार्टेरियल | टैकोनिक FR4 |
|---|---|---|---|
| सतह समाप्त | विसर्जन सोना | बोर्ड की मोटाई | 1.6 मिमी |
| तांबे की मोटाई | 35/35um | सोल्डर मास्क | कोई नहीं |
| हाई लाइट | 1.6 मिमी एचएफ पीसीबी,1.6 मिमी उच्च आवृत्ति पीसीबी डिजाइन,35um उच्च आवृत्ति पीसीबी डिजाइन: |
||
उत्पाद विवरण
डबल पक्षीय उच्च आवृत्ति पीसीबी डिजाइन 2 परत 1.6 मिमी 35um टैकोनिक एफआर 4
उच्च आवृत्ति पीसीबी डबल पक्षीय एचएफ मुद्रित सर्किट बोर्ड 2 तरफा पीसीबी टैकोनिक पीसीबी 2 परत पीसीबी पीसीबी निर्माता
डबल पक्षीय एचएफ प्रिन्ड सर्किट बोर्ड
उच्च आवृत्ति वाले पीसीबी आमतौर पर 500 मेगाहर्ट्ज से 2 गीगाहर्ट्ज तक की आवृत्ति रेंज प्रदान करते हैं, जो उच्च गति वाले पीसीबी डिजाइन, माइक्रोवेव, रेडियो फ्रीक्वेंसी और मोबाइल एप्लिकेशन की जरूरतों को पूरा कर सकते हैं।जब आवृत्ति 1 GHz से ऊपर होती है, तो हम इसे उच्च आवृत्ति के रूप में परिभाषित कर सकते हैं।
इलेक्ट्रॉनिक उपकरणों और स्विच की जटिलता आजकल लगातार बढ़ रही है और तेजी से सिग्नल प्रवाह दर की आवश्यकता है।इसलिए, उच्च संचरण आवृत्तियों की आवश्यकता होती है।उच्च दक्षता, और तेज गति, कम क्षीणन, और निरंतर ढांकता हुआ गुणों जैसे लाभों के साथ इलेक्ट्रॉनिक घटकों और उत्पादों में विशेष सिग्नल आवश्यकताओं को एकीकृत करते समय उच्च आवृत्ति पीसीबी बहुत मदद करते हैं।
उच्च आवृत्ति (एचएफ) पीसीबी का उपयोग जीएचजेड की आवृत्ति में विद्युत चुम्बकीय तरंगों को प्रसारित करने के लिए किया जाता है, जिसमें मोबाइल, माइक्रोवेव, रेडियो फ्रीक्वेंसी (आरएफ) और हाई-स्पीड डिज़ाइन अनुप्रयोगों सहित विभिन्न प्रकार के अनुप्रयोगों में न्यूनतम नुकसान होता है।इसलिए, इन विद्युत चुम्बकीय तरंगों को प्रसारित करने के लिए कुछ विशिष्ट विशेषताओं वाले मुद्रित सर्किट बोर्डों का उपयोग किया जाता है।उच्च आवृत्ति अनुप्रयोगों के लिए एक पीसीबी डिजाइन करते समय कई मापदंडों को ध्यान में रखा जाता है।
आपके इलेक्ट्रॉनिक उपकरणों और उत्पादों में एक विशेष सिग्नल आवश्यकता को शामिल करते समय एक उच्च आवृत्ति पीसीबी आपकी आवश्यकताओं को पूरा कर सकता है।ये उच्च संचरण आवृत्तियां तेज सिग्नल प्रवाह दरों का समर्थन करने में सक्षम हैं जो आज के तेजी से जटिल इलेक्ट्रॉनिक स्विच और अन्य घटकों में एक आवश्यकता हैं।
| विशेषता | क्षमता |
| गुणवत्ता ग्रेड | मानक आईपीसी 2 |
| परतों की संख्या | 2- 24 परतें |
| सामग्री | रोजर्स, टैकोनिक, अर्लोन, FR4, |
| बोर्ड का आकार | न्यूनतम 5 मिमी x 5 मिमी |अधिकतम 500 मिमी x 745 मिमी |
| बोर्ड की मोटाई | 0.2 मिमी - 4.0 मिमी |
| कॉपर वजन (समाप्त) | 0.5oz - 2oz |
| न्यूनतम अनुरेखण / रिक्ति | 3मिली/3मिली |
| मिलाप मुखौटा रंग | हरा, सफेद, नीला, काला, लाल, पीला ... |
| सिल्कस्क्रीन रंग | सफेद, काला, पीला... |
| सतह खत्म | इलेक्ट्रोलेस निकल/इमर्शन गोल्ड (ENIG) - RoHS |
| विसर्जन चांदी - RoHS | |
| विसर्जन टिन - RoHS | |
| न्यूनतम कुंडलाकार अंगूठी | 0.1 मिमी |
| न्यूनतम ड्रिलिंग होल व्यास | 0.15 mm |
| अन्य तकनीक | छीलने योग्य सोल्डर मास्क |
| सोने की उंगलियां | |
| कार्बन तेल | |
| काउंटरसिंक छेद |
सामान्य प्रश्न:
Q1: आप एक कारखाने या व्यापार कंपनी हैं?
एक: हाँ, हम कारखाने हैं, हमारे पास स्वतंत्र त्वरित मोड़ प्रोटोटाइप पीसीबी निर्माण और बड़ी मात्रा में पीसीबी उत्पादन लाइनें हैं।
Q2: उत्पादन के लिए आप किस तरह का PCB फाइल फॉर्मेट स्वीकार कर सकते हैं?
ए: गेरबर, प्रोटेल 99SE, प्रोटेल डीएक्सपी, पावर पीसीबी, सीएएम 350, ओडीबी + (टीजीजेड)
Q3: क्या हमारी पीसीबी फाइलों की जांच की जाएगी।
ए: हाँ।आपका डेटा हमारी इंजीनियर्स टीम द्वारा जांचा जाएगा।अगर हमें कोई तकनीकी समस्या मिलती है या कोई पूछताछ होती है, तो हम आपसे संपर्क करेंगे और समस्याओं को एक साथ हल करेंगे।
Q4: शिपमेंट से पहले हमारे उत्पाद का परीक्षण किया जाएगा।
ए: हाँ।यदि आप हमें परीक्षण विधियां प्रदान करते हैं तो हम फ़ंक्शन सर्किट परीक्षण प्रदान कर सकते हैं।
Q5: क्या आप PCB असेंबली सेवाएं भी प्रदान करते हैं?
300 किग्रा से अधिक के भारी माल के लिए, हम माल ढुलाई लागत बचाने के लिए आपके पीसीबी बोर्ड को जहाज या हवाई मार्ग से भेज सकते हैं।बेशक, अगर आपके पास अपना खुद का फारवर्डर है, तो हम आपके शिपमेंट से निपटने के लिए उनसे संपर्क कर सकते हैं।
