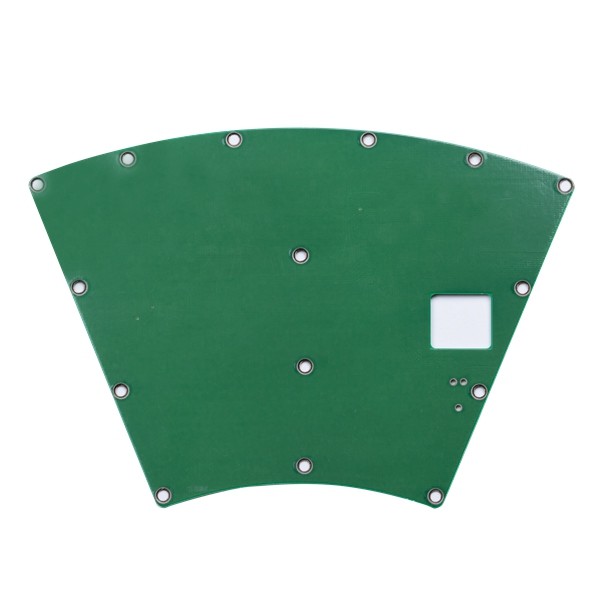

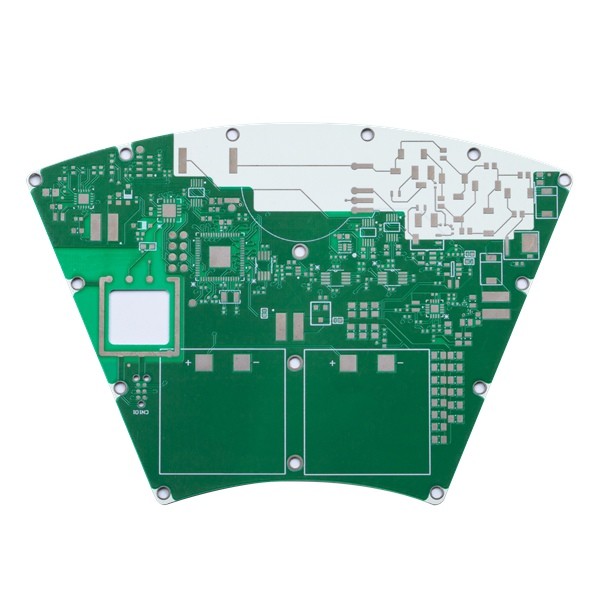

उच्च टीजी ग्रीन सिरेमिक पीसीबी बोर्ड ओएसपी एचएएसएल सेमीकंडक्टर माइक्रोइलेक्ट्रॉनिक

नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xपीसीबी का नाम | सिरेमिक पीसीबी बोर्ड | मार्टेरियल | एफआर -4; उच्च टीजी एफआर -4 |
---|---|---|---|
सतह समाप्त | एलएफ-एचएएसएल, ओएसपी... | बोर्ड की मोटाई | 0.4 मिमी-4.0 मिमी |
तांबे की मोटाई | 18um-105um | सोल्डर मास्क | हरा |
हाई लाइट | ओएसपी सिरेमिक पीसीबी बोर्ड,ओएसपी एचएएसएल सिरेमिक पीसीबी बोर्ड,ओएसपी एचएएसएल सिरेमिक बहुपरत पीसीबी |
उच्च टीजी ग्रीन सिरेमिक पीसीबी बोर्ड ओएसपी एचएएसएल सेमीकंडक्टर माइक्रोइलेक्ट्रॉनिक
सिरेमिक पीसीबी बोर्ड ग्रीन सिरेमिक पीसीबी सिरेमिक बेस सामग्री उच्च टीजी सेमीकंडक्टर और माइक्रोइलेक्ट्रॉनिक
ग्रीन सिरेमिक पीसीबी बोर्ड
सिरेमिक पीसीबी में अच्छी उच्च आवृत्ति और विद्युत प्रदर्शन होता है, और इसमें उच्च तापीय चालकता, उत्कृष्ट रासायनिक और तापीय स्थिरता होती है।उत्कृष्ट संक्षारण प्रतिरोध, यह व्यापक रूप से अर्धचालक और माइक्रोइलेक्ट्रॉनिक सर्किट पैकेजिंग पीसीबी, उच्च चमक एलईडी चिप वाहक बोर्ड, मोटर वाहन इलेक्ट्रॉनिक्स और प्रकाश घटकों, उच्च शक्ति इलेक्ट्रॉनिक घटक गर्मी लंपटता सामग्री, आदि में उपयोग किया जाता है।
सिरेमिक पीसीबी दो कारणों, उच्च तापीय चालकता और थर्मल विस्तार (सीटीई) के कम गुणांक के कारण मुद्रित सर्किट के लिए प्रतिक्रिया बिंदु का सबसे अच्छा स्रोत प्रदान करते हैं।सिरेमिक पीसीबी अत्यधिक अद्वितीय और उपयोगी है क्योंकि यह पारंपरिक मुद्रित सर्किट बोर्डों का एक पूर्ण प्रतिस्थापन है जिसमें सरल संरचना और बेहतर प्रदर्शन होता है।
सिरेमिक पीसीबी के लक्षण:
1. सिरेमिक मुद्रित सर्किट बोर्ड उत्कृष्ट गर्मी कंडक्टर हैं।
2. सिरेमिक सर्किट बोर्ड रसायनों द्वारा आसानी से नष्ट नहीं होते हैं।
3. सिरेमिक पीसीबी उच्च स्तर की यांत्रिक संगतता प्रदान करते हैं।
4. सिरेमिक बोर्डों पर उच्च घनत्व की रूपरेखा सरल है।
5. उनका सीटीए घटक अनुपालन उत्कृष्ट है।
आइटम | सामान्य मानक |
सामग्री | एफआर -4; उच्च टीजी एफआर -4;सिरेमिक आधार सामग्री |
परत सं। | 1-20 |
बोर्ड का आकार | 50mm*50mm-560mm*640mm |
बोर्ड की मोटाई | 0.4 मिमी-4.0 मिमी |
मोटाई सहिष्णुता | ± 10% |
न्यूनतम छेद आकार | 0.15 mm |
तांबे की मोटाई | 18um-105um |
कॉपर चढ़ाना छेद | 18um-30um |
न्यूनतम ट्रेस चौड़ाई | 0.1 मिमी |
न्यूनतम स्थान चौड़ाई | 0.1 मिमी |
मिलाप मुखौटा रंग | हरा; नीला; काला; लाल... |
सर्फ़े | विसर्जन सोना, LF-HASL, OSP... |
रूपरेखा रूपरेखा | सीएनसी;वी-कट;छिद्रण |
प्रतिबाधा नियंत्रण | ± 10% |
प्रमाणपत्र | आईएसओ 9001 |
सामान्य प्रश्न:
Q1: आप एक कारखाने या व्यापार कंपनी हैं?
एक: हाँ, हम कारखाने हैं, हमारे पास स्वतंत्र त्वरित मोड़ प्रोटोटाइप पीसीबी निर्माण और बड़ी मात्रा में पीसीबी उत्पादन लाइनें हैं।
Q2: उत्पादन के लिए आप किस तरह का PCB फाइल फॉर्मेट स्वीकार कर सकते हैं?
ए: गेरबर, प्रोटेल 99SE, प्रोटेल डीएक्सपी, पावर पीसीबी, सीएएम 350, ओडीबी + (टीजीजेड)
Q3: क्या मेरी पीसीबी फाइलें सुरक्षित हैं जब मैं उन्हें निर्माण के लिए आपके पास जमा करता हूं?
ए: हम ग्राहक के कॉपीराइट का सम्मान करते हैं और आपकी फाइलों के साथ किसी और के लिए पीसीबी का निर्माण तब तक नहीं करेंगे जब तक हमें आपकी ओर से लिखित अनुमति नहीं मिलती है, न ही हम इन फाइलों को किसी अन्य तीसरे पक्ष के साथ साझा करेंगे।और यदि आवश्यक हो तो हम क्लाइंट के साथ एनडीए पर हस्ताक्षर कर सकते हैं।
Q4: अगर हमारे पास कोई PCB फाइल / Gerber फाइल नहीं है, तो केवल PCB सैंपल है, क्या आप इसे मेरे लिए तैयार कर सकते हैं?
ए: हां, हम पीसीबी को क्लोन करने में आपकी मदद कर सकते हैं।बस नमूना पीसीबी हमें भेजें, हम पीसीबी डिजाइन को क्लोन कर सकते हैं और उस पर काम कर सकते हैं।
Q5: पीसीबी के लिए आपका मानक लीड टाइम क्या है?
ए: नमूना / प्रोटोटाइप (3 वर्गमीटर से कम):
1-2 परतें: 3 से 5 कार्य दिवस (त्वरित मोड़ सेवाओं के लिए सबसे तेज़ 24 घंटे)
4-8 परतें: 7 ~ 12 कार्य दिवस (त्वरित मोड़ सेवाओं के लिए सबसे तेज़ 48 घंटे)
बड़े पैमाने पर उत्पादन (200 वर्गमीटर से कम):
1-2 परतें: 7 से 12 कार्य दिवस
4-8 परतें: 10 से 15 कार्य दिवस
Q6: आप क्या भुगतान स्वीकार करते हैं?
ए: वायर ट्रांसफर (टी / टी) या लेटर ऑफ क्रेडिट (एल / सी) या पेपैल (केवल 500 यूएसडी से कम के छोटे मूल्य के लिए)
