इलेक्ट्रॉनिक हीटर के लिए सिरेमिक बेस FR4 4.0 मिमी एलईडी लाइट पीसीबी बोर्ड
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| पीसीबी का नाम | ENIG LED सिरेमिक प्रिंटेड सर्किट बोर्ड | मार्टेरियल | FR4 |
|---|---|---|---|
| सतह समाप्त | विसर्जन सोना, LF-HASL, OSP... | बोर्ड की मोटाई | 0.4 मिमी-4.0 मिमी |
| तांबे की मोटाई | 18um-105um | सोल्डर मास्क | हरा; नीला; काला; लाल... |
| हाई लाइट | FR4 4.0 मिमी एलईडी लाइट पीसीबी बोर्ड,4.0 मिमी एलईडी लाइट पीसीबी बोर्ड,4.0 मिमी एलईडी बल्ब सर्किट बोर्ड |
||
उत्पाद विवरण

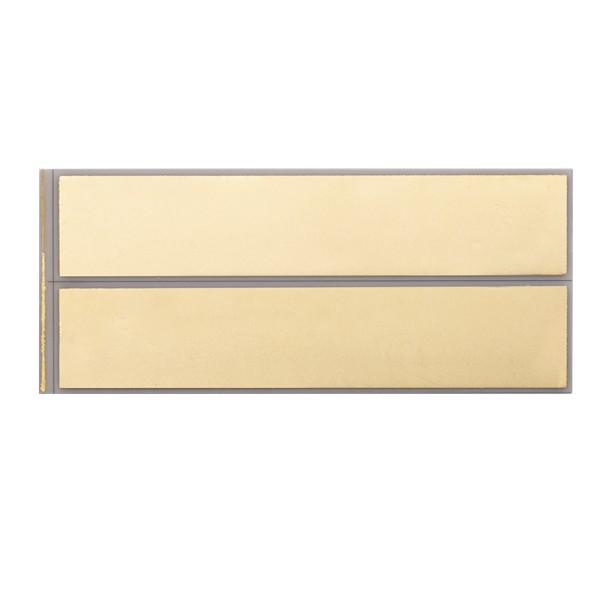

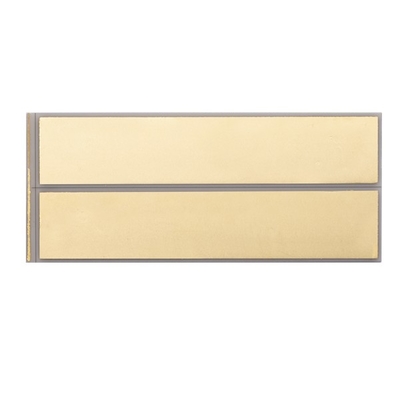

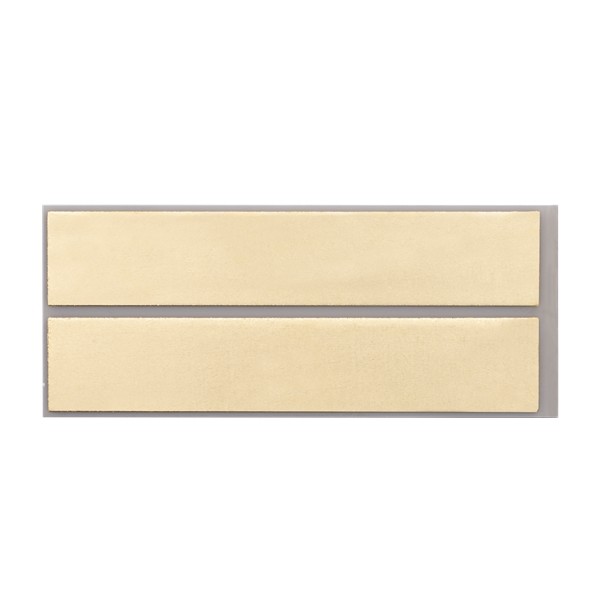

इलेक्ट्रॉनिक हीटर के लिए सिरेमिक बेस FR4 4.0 मिमी एलईडी लाइट पीसीबी बोर्ड
सीइरैमिक पीसीबी बोर्ड सिरेमिक बेस प्रिंटेड सर्किट बोर्ड इलेक्ट्रॉनिक हीटर पीसीबी एलईडी फील्ड स्मार्ट पावर कंपोनेंट्स
ENIG LED सिरेमिक प्रिंटेड सर्किट बोर्ड
सिरेमिक पीसीबी एक प्रकार का हीट कंडक्टिंग सिरेमिक पाउडर और ऑर्गेनिक बाइंडर है, और हीट कंडक्शन ऑर्गेनिक सिरेमिक पीसीबी 9-20W / m की तापीय चालकता पर तैयार किया जाता है।दूसरे शब्दों में, सिरेमिक पीसीबी सिरेमिक बेस सामग्री के साथ एक मुद्रित सर्किट बोर्ड है, जो एल्यूमिना, एल्यूमीनियम नाइट्राइड, साथ ही बेरिलियम ऑक्साइड जैसे अत्यधिक तापीय प्रवाहकीय सामग्री है, जो गर्मी को गर्म स्थानों से दूर स्थानांतरित करने और विलुप्त होने पर त्वरित प्रभाव डाल सकता है। यह पूरी सतह पर।क्या अधिक है, सिरेमिक पीसीबी LAM तकनीक से निर्मित है, जो एक लेज़र रैपिड एक्टिवेशन मेटलाइज़ेशन तकनीक है।तो सिरेमिक पीसीबी अत्यधिक बहुमुखी है जो पूरे पारंपरिक मुद्रित सर्किट बोर्ड की जगह ले सकता है जिसमें बेहतर प्रदर्शन के साथ कम जटिल निर्माण होता है।
सिरेमिक मुद्रित सर्किट बोर्डों में अनुप्रयोगों की एक विस्तृत श्रृंखला होती है और इसका उपयोग एलईडी क्षेत्र, सौर पैनल घटकों, उच्च शक्ति वाले अर्धचालक मॉड्यूल, अर्धचालक रेफ्रिजरेटर, इलेक्ट्रॉनिक हीटर, पावर कंट्रोल सर्किट, पावर हाइब्रिड सर्किट, स्मार्ट पावर घटकों, उच्च- में किया जा सकता है। आवृत्ति स्विचिंग बिजली की आपूर्ति, ठोस राज्य रिले, ऑटोमोटिव इलेक्ट्रॉनिक्स, संचार, एयरोस्पेस और सैन्य इलेक्ट्रॉनिक घटक।
| टेम्स | सामान्य मानक |
| सामग्री | एफआर -4; उच्च टीजी एफआर -4;सिरेमिक आधार सामग्री |
| परत सं। | 1-20 |
| बोर्ड का आकार | 50mm*50mm-560mm*640mm |
| बोर्ड की मोटाई | 0.4 मिमी-4.0 मिमी |
| मोटाई सहिष्णुता | ± 10% |
| न्यूनतम छेद आकार | 0.15 mm |
| तांबे की मोटाई | 18um-105um |
| कॉपर चढ़ाना छेद | 18um-30um |
| न्यूनतम ट्रेस चौड़ाई | 0.1 मिमी |
| न्यूनतम स्थान चौड़ाई | 0.1 मिमी |
| मिलाप मुखौटा रंग | हरा; नीला; काला; लाल... |
| सर्फ़े | विसर्जन सोना, LF-HASL, OSP... |
| रूपरेखा रूपरेखा | सीएनसी;वी-कट;छिद्रण |
| प्रतिबाधा नियंत्रण | ± 10% |
| प्रमाणपत्र | आईएसओ 9001 |
सामान्य प्रश्न:
Q1: आप एक कारखाने या व्यापार कंपनी हैं?
एक: हाँ, हम कारखाने हैं, हमारे पास स्वतंत्र त्वरित मोड़ प्रोटोटाइप पीसीबी निर्माण और बड़ी मात्रा में पीसीबी उत्पादन लाइनें हैं।
Q2: उत्पादन के लिए आप किस तरह का PCB फाइल फॉर्मेट स्वीकार कर सकते हैं?
ए: गेरबर, प्रोटेल 99SE, प्रोटेल डीएक्सपी, पावर पीसीबी, सीएएम 350, ओडीबी + (टीजीजेड)
Q3: क्या मेरी पीसीबी फाइलें सुरक्षित हैं जब मैं उन्हें निर्माण के लिए आपके पास जमा करता हूं?
ए: हम ग्राहक के कॉपीराइट का सम्मान करते हैं और आपकी फाइलों के साथ किसी और के लिए पीसीबी का निर्माण तब तक नहीं करेंगे जब तक हमें आपकी ओर से लिखित अनुमति नहीं मिलती है, न ही हम इन फाइलों को किसी अन्य तीसरे पक्ष के साथ साझा करेंगे।और यदि आवश्यक हो तो हम क्लाइंट के साथ एनडीए पर हस्ताक्षर कर सकते हैं।
Q4: अगर हमारे पास कोई PCB फाइल / Gerber फाइल नहीं है, तो केवल PCB सैंपल है, क्या आप इसे मेरे लिए तैयार कर सकते हैं?
ए: हां, हम पीसीबी को क्लोन करने में आपकी मदद कर सकते हैं।बस नमूना पीसीबी हमें भेजें, हम पीसीबी डिजाइन को क्लोन कर सकते हैं और उस पर काम कर सकते हैं।
Q5: पीसीबी के लिए आपका मानक लीड टाइम क्या है?
ए: नमूना / प्रोटोटाइप (3 वर्गमीटर से कम):
1-2 परतें: 3 से 5 कार्य दिवस (त्वरित मोड़ सेवाओं के लिए सबसे तेज़ 24 घंटे)
4-8 परतें: 7 ~ 12 कार्य दिवस (त्वरित मोड़ सेवाओं के लिए सबसे तेज़ 48 घंटे)
बड़े पैमाने पर उत्पादन (200 वर्गमीटर से कम):
1-2 परतें: 7 से 12 कार्य दिवस
4-8 परतें: 10 से 15 कार्य दिवस
Q6: आप क्या भुगतान स्वीकार करते हैं?
ए: वायर ट्रांसफर (टी / टी) या लेटर ऑफ क्रेडिट (एल / सी) या पेपैल (केवल 500 यूएसडी से कम के छोटे मूल्य के लिए)
