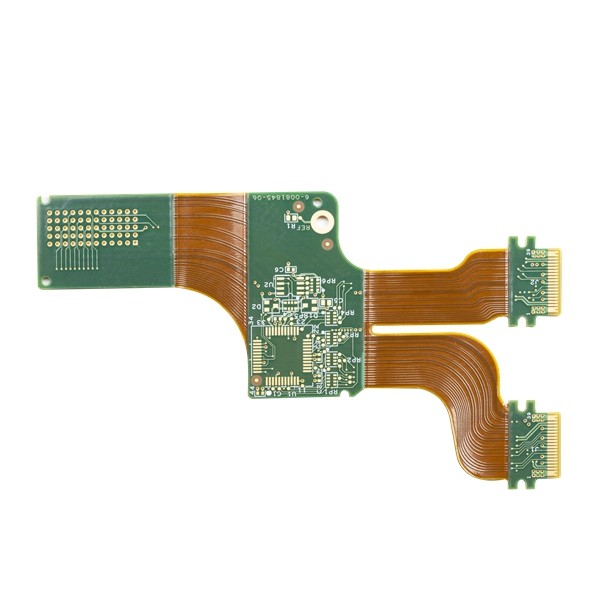

2L 3mil कठोर फ्लेक्स पीसीबी डबल परत विसर्जन टिन सतह समाप्त:

2L 3mil कठोर फ्लेक्स पीसीबी डबल परत विसर्जन टिन सतह समाप्त:

पीसीबी प्रकार: कठोर फ्लेक्स पीसीबी

पीसीबी परत: 2L से 10L

पीसीबी सामग्री: PI और FR4 मटेरियल

कॉपर मोटाई: 1/3oz ~ 5oz

न्यूनतम ड्रिलिंग आकार: 0.15 मिमी

सबसे छोटी लाइन की चौड़ाई: 0.075mm/3mil

न्यूनतम लाइन रिक्ति:0.075mm/3mil

आकार प्रसंस्करण: मुद्रांकन, काटने, लेजर प्रोटोटाइप मरो;

सोल्डर मास्क: पीआई सोल्डर मास्क कवरले फिल्म या पीईटी सोल्डर मास्क कोवेले फिल्म लेमिनेशन (काला, लाल, पीला और हरा, आदि)

सतह समाप्त: OSP / विसर्जन टिन / LF-HASL / Au मढ़वाया Ni / ENIG (ज्यादातर ENIG)

लाभ: वजन में कमी, अधिक मूल्यवान घटक असेंबली और वायरिंग स्पेस, कम लॉजिस्टिक जटिलता, असेंबली का सरलीकरण, पूरे पीसीबी सिस्टम की काफी बेहतर विश्वसनीयता, कार्यात्मक परीक्षण क्षमता में उल्लेखनीय सुधार

आवेदन: उच्च प्रदर्शन और उच्च गति के अनुप्रयोग, दूरसंचार उपकरण, एयरोस्पेस उपकरण, मोटर वाहन उपकरण, सैन्य उपकरण, उपभोक्ता उपकरण, आदि।

कठोर लचीले पीसीबी एक पीसीबी में लचीले बोर्ड और कठोर बोर्ड प्रौद्योगिकी के संयोजन वाले कठोर बोर्ड होते हैं।यह कठोर और लचीली दोनों तकनीकों का उपयोग करता है, जो इसे कठोर बोर्ड और फ्लेक्स बोर्ड दोनों के फायदे का मालिक बनाता है।यह एक छोटा और कॉम्पैक्ट सर्किट है जो बड़े सर्किट की तरह प्रभावी हो सकता है,

और यह उच्च घटक घनत्व और बेहतर गुणवत्ता नियंत्रण प्रदान करता है।

वे बहुत अधिक गर्मी को अवशोषित कर सकते हैं, और एक छोटा और कॉम्पैक्ट सर्किट बना सकते हैं जो बड़े सर्किट के रूप में प्रभावी हो सकता है।
