डिजिटल उत्पादों के लिए टिन बेस स्टेशन डबल साइडेड पीसीबी ISO9001 UL स्वीकृत
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| बोर्ड की मोटाई | 0.95 मिमी | लाइन की चौड़ाई और जगह | 0.5 मिली / 0.20 मिली |
|---|---|---|---|
| सतह का उपचार | शेन टिन | मंजिलों की संख्या | 2एल |
| हाई लाइट | टिन बेस स्टेशन डबल साइडेड पीसीबी,ISO9001 डबल साइडेड पीसीबी,0.5mil डबल साइडेड सर्किट बोर्ड |
||
आप अपनी ज़रूरत के उत्पादों को टिक कर सकते हैं और हमारे साथ संदेश बोर्ड में संचार कर सकते हैं।
| Items | Standard | Advanced | |
|---|---|---|---|
| Fr4 max. layers. count | 1~24 | 26~36 | |
| HDI max. layers. count | 4~20L (3+N+3) | 22~32 (3+N+3) | |
| D/S(NPTH) max. panel size | 21.5*24.5"(546*622mm) | 21.5*59"(546*1500mm) | |
| S/S(NPTH) max. panel size | 21.5*24.5"(546*622mm) | 21.5*49"(546*1245mm) | |
| multilayer max. panel size | 21.5*24.5"(546*622mm) | 21.5*49"(546*1245mm) | |
| min. piece size | 5*5mm | 2*2mm | |
| max. overall board thickness | 158mil (4mm) | 394mil (10mm) | |
| Min. Overall Board or Core Thickness | 8mil (0.200mm) | 3mil (0.075mm) | |
| ≤ 1.0mm PCB`s Boards Thickness Tolerance | ±3mil (0.075mm) | / | |
| ≤ 2.0 mm PCB`s Boards Thickness Tolerance | ±5mil (0.13mm) | / | |
| Max. Aspect Ratio | 15:01 | / | |
| FR-4 Min. DHS (Drill Hole Size) | 6mil (0.15mm) | / | |
| HDI Min. DHS (Drill Hole Size) | 0.08-0.10MM | / | |
| Min. Hole to Hole Distance | 10mil (0.25mm) | 6mil (0.150mm) | |
| PTH Hole Size Tolerance | ±3mil (0.076mm) | ±2mil (0.050mm) | |
| NPTH Hole Size Tolerance | ±2mil (0.050mm) | ±1.5mil (0.040mm) | |
| Hole Location Tolerance | ±3mil (0.076mm) | ±2mil (0.050mm) | |
| Min. Line Width/Space---Inner Layer---1/3 oz | 2.5/2.5mil (0.0635/0.0635mm) | 2/2mil (0.0508/0.0508mm) | |
| Min. Line Width/Space---Inner Layer---1oz | 4/4mil (0.100/0.100mm) | 3.0/3.0mil (0.089/0.089mm) | |
| Min. Line Width/Space---Outer Layer---Hoz+Plating | 4/4mil (0.100/0.100mm) | 3.5/3.5mil (0.089/0.089mm) | |
| Min. Line Width/Space---Outer Layer---1oz+Plating | 5/5mil (0.127/0.127mm) | 4/4mil (0.100/0.100mm) | |
| Min. Line Width/Space---Outer Layer---2oz+Plating | 6/6mil (0.150/0.150mm) | 5/5mil (0.127/0.127mm) |
उत्पाद विवरण

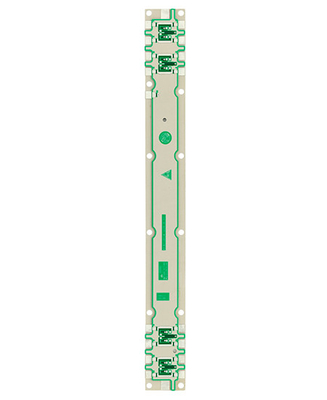

डिजिटल उत्पादों के लिए टिन बेस स्टेशन डबल साइडेड पीसीबी ISO9001 UL स्वीकृत
2L टिन बेस स्टेशन एंटीना डबल साइडेड PCB ISO9001 UL स्वीकृत
उच्च आवृत्ति प्लेट + सुपर लंबे आकार
संचार, बिजली आपूर्ति, कंप्यूटर नेटवर्क, डिजिटल उत्पाद, औद्योगिक नियंत्रण, विज्ञान और शिक्षा, चिकित्सा उपकरण और एयरोस्पेस जैसे उच्च तकनीक वाले क्षेत्रों में उत्पादों का व्यापक रूप से उपयोग किया जाता है।HSX उच्च शिक्षित और अनुभवी टीम और उन्नत उत्पादन उपकरण का मालिक है।
एचएसएक्स कारखाने की क्षमता का पैनल आकार अधिकतम 740x500 मिमी है, लेकिन जब पैनल का आकार 600 मिमी से बड़ा होता है, तो इसे पहले समीक्षा करने की आवश्यकता होगी।और हम जिस न्यूनतम पैनल आकार तक पहुंच सकते हैं वह 5 * 5 मिमी है।
पीसीबी की मोटाई हम 0.2 मिमी से 4.0 मिमी तक पहुंच सकते हैं, जब बोर्ड की मोटाई 0.2 मिमी से कम या 4 मिमी से अधिक होती है, तो बोर्ड को पहले मूल्यांकन करने की आवश्यकता होगी।(पीएस। जब बोर्ड की मोटाई 0.6 मिमी के बराबर या उससे कम हो, तो यह एचएएसएल सतह के लिए लागू नहीं होगा)
आंतरिक और बाहरी परत की आधार तांबे की मोटाई सबसे छोटी 0.3 / 0.5oz और अधिकतम 3oz है।
सामान्य प्रश्न:
Q1: आप एक कारखाने या व्यापार कंपनी कर रहे हैं?
ए: हाँ, हम कारखाने हैं, हमारे पास स्वतंत्र त्वरित मोड़ प्रोटोटाइप पीसीबी विनिर्माण और बड़ी मात्रा में पीसीबी उत्पादन लाइनें हैं।
क्यू2: कैसे अपने पीसीबी कारखाने उत्पादन क्षमता के बारे में?
ए: हमारी मासिक उत्पादन क्षमता 50,000 वर्ग मीटर / माह और 5000 प्रकार / माह है।
क्यू3: अगर हमारे पास कोई पीसीबी फाइल / गेरबर फाइल नहीं है, तो केवल पीसीबी नमूना है, क्या आप इसे मेरे लिए तैयार कर सकते हैं?
ए: हां, हम पीसीबी को क्लोन करने में आपकी मदद कर सकते हैं।बस हमें नमूना पीसीबी भेजें, हम पीसीबी डिजाइन को क्लोन कर सकते हैं और इसे काम कर सकते हैं।
क्यू4: आप आमतौर पर पीसीबी को कैसे शिप करेंगे?
ए: आमतौर पर छोटे पैकेजों के लिए, हम डीएचएल, यूपीएस, फेडएक्स डोर टू डोर सेवा द्वारा बोर्डों को शिप करेंगे, हम आपके शिपिंग खाते का उपयोग संग्रह करने के लिए कर सकते हैं या डीडीयू (आयात शुल्क अवैतनिक) डिलीवरी अवधि में शिप करने के लिए अपने खाते का उपयोग कर सकते हैं।
300 किलो से अधिक भारी सामान के लिए, हम माल ढुलाई लागत बचाने के लिए जहाज या हवा से आपके पीसीबी बोर्ड भेज सकते हैं।बेशक, यदि आपके पास अपना स्वयं का फारवर्डर है, तो हम आपके शिपमेंट से निपटने के लिए उनसे संपर्क कर सकते हैं।
Q5: आपके लिए मानक लीड टाइम क्या हैउत्पादन?
ए: नमूना / प्रोटोटाइप (3 वर्गमीटर से कम):
1-2 परतें: 3 से 5 कार्य दिवस (त्वरित मोड़ सेवाओं के लिए सबसे तेज़ 24 घंटे)
4-8 परतें: 7 ~ 12 कार्य दिवस (त्वरित मोड़ सेवाओं के लिए सबसे तेज़ 48 घंटे)
बड़े पैमाने पर उत्पादन (200 वर्गमीटर से कम):
1-2 परतें: 7 से 12 कार्य दिवस
4-8 परतें: 10 से 15 कार्य दिवस
