FR4 TG170 बहुपरत मुद्रित सर्किट बोर्ड
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| पीसीबी परत | 12 परत बहुपरत | कच्चा माल | FR4, TG170 |
|---|---|---|---|
| सतह खत्म | विसर्जन सोना और सोने की उंगली | मोटाई समाप्त | 2.20 मिमी，+/- 10% सहिष्णुता |
| बाहरी परत तांबा | 1 ऑउंस (35μm) समाप्त कॉपर वजन | भीतरी परत तांबा | 1/2 आउंस (18μm) बेस वेट |
| मिलाप मुखौटा रंग | हरा, 2 पक्ष | सिल्कस्क्रीन रंग | सफेद, 2 पक्ष |
| प्रमुखता देना | TG170 बहुपरत मुद्रित सर्किट बोर्ड,ISO9001 बहुपरत मुद्रित सर्किट बोर्ड,TG170 बहुपरत fr4 पीसीबी |
||
उत्पाद विवरण

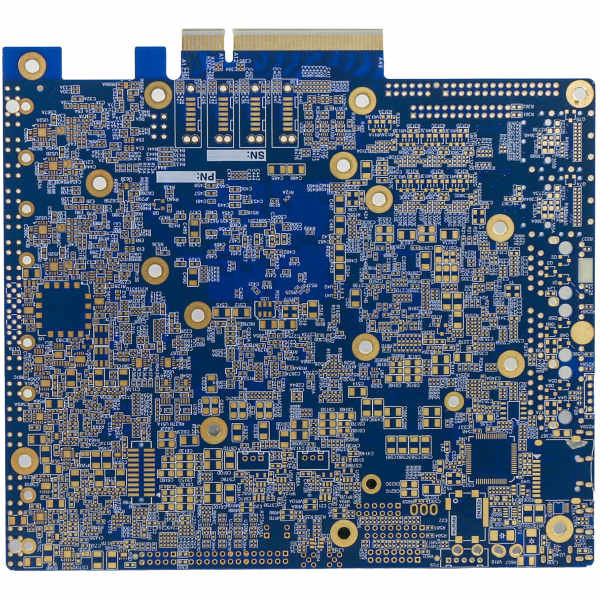

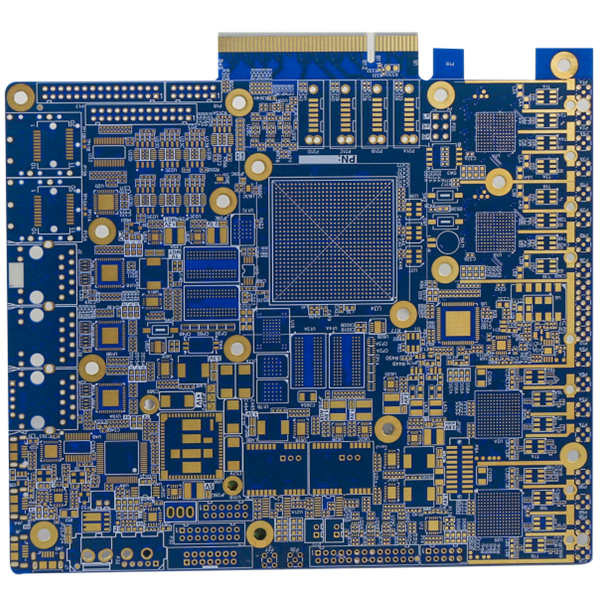

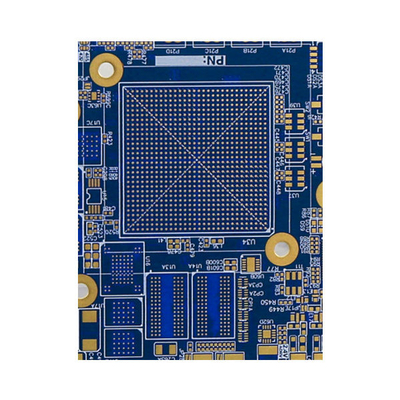

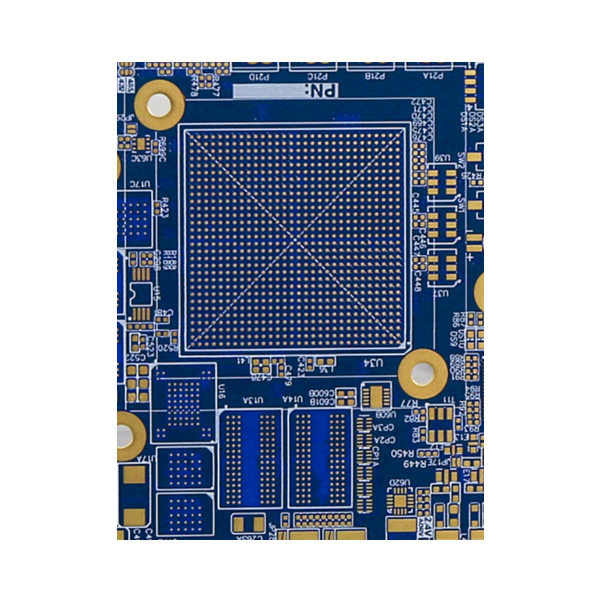

FR4 TG170 बहुपरत मुद्रित सर्किट बोर्ड
बहुपरत मुद्रित सर्किट बोर्ड कॉपर भरा मुद्रित सर्किट बोर्ड गोल्ड फिंगर आपूर्ति स्टैक-अप12लीपीसीबी
12L बहुपरत कठोर मुद्रित सर्किट बोर्ड
बोर्ड का प्रकार: एमअल्टीलेयर प्रिंटेड सर्किट बोर्ड (12L)
सतह समाप्त: विसर्जन सोना 2u" (0.05 - 0.1 माइक्रोन सोना 3-5 माइक्रोन निकल के ऊपर।) और सोने की उंगली
समाप्त पीसीबी मोटाई (मिमी): 2.2 मिमी, +/- 10%
विशिष्ट कच्चे माल की आवश्यकताएं: FR4, TG170
बाहरी परत का तांबे का वजन: 1 आउंस (35μm) समाप्त तांबे का वजन
तांबे की भीतरी परत का वजन: 1/2 आउंस (18μm) आधार वजन
छेद के माध्यम से चढ़ाना मोटाई: 25 माइक्रोन
प्रतिबाधा नियंत्रण: हाँ
काउंटरसिंक होल / कॉटरसंक होल: नहीं
काउंटरबोर होल: नहीं
सबसे छोटा छेद 0.2mm . है
पीटीएच छेद सहिष्णुता: +/- 0.075 मिमी
मिलाप प्रतिरोध: 2 पक्ष, नीला
सिल्कस्क्रीन: 2 साइड, सफ़ेद
सर्किट प्रोफाइल: वी-कट और रूटेड
ई-परीक्षण अनुरोध: सभी पीसीबी का ई-परीक्षण किया जाए
आईपीसी वर्ग: 3
विशेष आवश्यकताएं: कॉपर भरा हुआ शीशा और आपूर्ति की गई स्टैक-अप
| पीसीबी परत | बहुपरत मुद्रित सर्किट बोर्ड (12L) |
| पीसीबी सतह समाप्त | विसर्जन सोना 2u" (0.05 - 0.1 माइक्रोन सोना 3-5 माइक्रोन निकल के ऊपर।) और सोने की उंगली |
| पीसीबी सामग्री की आवश्यकता | FR4, TG170 |
| पीसीबी मोटाई समाप्त | 2.2 मिमी समाप्त, +/- 10% |
| सबसे छोटा छेद आकार | 0.20 मिमी |
| पीसीबी सोल्डर प्रतिरोध | 2 पक्ष, नीला |
| पीसीबी सिल्कस्क्रीन रंग | 2 पक्ष, सफेद |
| बाहरी परत का तांबे का वजन | 1 ऑउंस (35μm) समाप्त कॉपर वजन |
| तांबे की भीतरी परत का वजन | 1/2 आउंस (18μm) बेस वेट |
| विशेष ज़रूरतें |
कॉपर भरा हुआ वायस और आपूर्ति किया गया स्टैक-अप |
सामान्य प्रश्न:
1. आप क्या सेवा प्रदान कर सकते हैं?
मुद्रित सर्किट बोर्ड, मुद्रित सर्किट असेंबली, रैपिड प्रोटोटाइप ऑर्डर
2. आपका लीड टाइम कितना तेज है?
HDI बोर्ड सबसे तेज 3 WD, 2L और 4L कठोर बोर्ड सबसे तेज 24H
3. त्वरित उद्धरण कैसे प्राप्त करें?
कृपया बोर्ड की गेरबर फ़ाइल और विवरण प्रदान करें (परत, बोर्ड की मोटाई, तांबे की मोटाई, सतह के उपचार, सोल्डर मास्क और सिल्क्सस्क्रीन रंग, विशेष अनुरोध यदि कोई हो, मांग मात्रा, आदि सहित)
नमूना:
| पीसीबी परत | 4एल |
| पीसीबी सतह | पहेली |
| पीसीबी सामग्री | FR4, TG135 |
| समाप्त कॉपर मोटाई | 2/2/2/2oz |
| सोल्डर मास्क रंग | डबल साइड, लाल |
| silkscreen | डबल साइड, ब्लैक |
| मात्रा | 1000 पीसी, 2 सप्ताह |
4. आपके पास क्या भुगतान शर्तें हैं?
टी/टी
