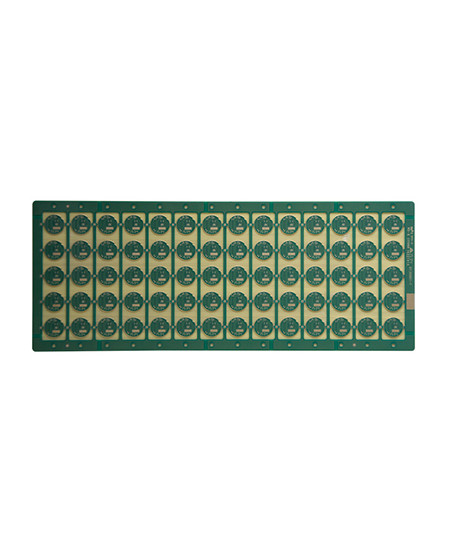

4L इमर्शन गोल्ड कम्युनिकेशन PCB असेंबली 1oz कॉपर की मोटाई
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| मंजिलों की संख्या | 4एल | बोर्ड की मोटाई | 1.0 मिमी |
|---|---|---|---|
| तांबे की मोटाई | एक आउंस | सतह का उपचार | विसर्जन सोना |
| लाइन की चौड़ाई और जगह | 0.10 मिली / 0.127 मिली | ||
| हाई लाइट | इमर्शन गोल्ड कम्युनिकेशन पीसीबी,1oz कॉपर कम्युनिकेशन पीसीबी,0.127mil मल्टी लेयर PCB असेंबली |
||
आप अपनी ज़रूरत के उत्पादों को टिक कर सकते हैं और हमारे साथ संदेश बोर्ड में संचार कर सकते हैं।
| Items | Standard | Advanced | |
|---|---|---|---|
| Fr4 max. layers. count | 1~24 | 26~36 | |
| HDI max. layers. count | 4~20L (3+N+3) | 22~32 (3+N+3) | |
| D/S(NPTH) max. panel size | 21.5*24.5"(546*622mm) | 21.5*59"(546*1500mm) | |
| S/S(NPTH) max. panel size | 21.5*24.5"(546*622mm) | 21.5*49"(546*1245mm) | |
| multilayer max. panel size | 21.5*24.5"(546*622mm) | 21.5*49"(546*1245mm) | |
| min. piece size | 5*5mm | 2*2mm | |
| max. overall board thickness | 158mil (4mm) | 394mil (10mm) | |
| Min. Overall Board or Core Thickness | 8mil (0.200mm) | 3mil (0.075mm) | |
| ≤ 1.0mm PCB`s Boards Thickness Tolerance | ±3mil (0.075mm) | / | |
| ≤ 2.0 mm PCB`s Boards Thickness Tolerance | ±5mil (0.13mm) | / | |
| Max. Aspect Ratio | 15:01 | / | |
| FR-4 Min. DHS (Drill Hole Size) | 6mil (0.15mm) | / | |
| HDI Min. DHS (Drill Hole Size) | 0.08-0.10MM | / | |
| Min. Hole to Hole Distance | 10mil (0.25mm) | 6mil (0.150mm) | |
| PTH Hole Size Tolerance | ±3mil (0.076mm) | ±2mil (0.050mm) | |
| NPTH Hole Size Tolerance | ±2mil (0.050mm) | ±1.5mil (0.040mm) | |
| Hole Location Tolerance | ±3mil (0.076mm) | ±2mil (0.050mm) | |
| Min. Line Width/Space---Inner Layer---1/3 oz | 2.5/2.5mil (0.0635/0.0635mm) | 2/2mil (0.0508/0.0508mm) | |
| Min. Line Width/Space---Inner Layer---1oz | 4/4mil (0.100/0.100mm) | 3.0/3.0mil (0.089/0.089mm) | |
| Min. Line Width/Space---Outer Layer---Hoz+Plating | 4/4mil (0.100/0.100mm) | 3.5/3.5mil (0.089/0.089mm) | |
| Min. Line Width/Space---Outer Layer---1oz+Plating | 5/5mil (0.127/0.127mm) | 4/4mil (0.100/0.100mm) | |
| Min. Line Width/Space---Outer Layer---2oz+Plating | 6/6mil (0.150/0.150mm) | 5/5mil (0.127/0.127mm) |
उत्पाद विवरण
4L इमर्शन गोल्ड कम्युनिकेशन PCB असेंबली 1oz कॉपर की मोटाई
4L, विसर्जन सोना, संचार पीसीबी, ISO9001, UL स्वीकृत शेन्ज़ेन कारखाना
संचार टर्मिनल पीसीबी
बहुपरत पीसीबी/4L बोर्ड
अधिकतम परतें 32 परत हैं, ≥20 परत की समीक्षा करने की आवश्यकता है।
अधिकतम फिनिश पैनल का आकार 740 * 500 MM है, लेकिन यदि> 600 MM है, तो पहले बोर्ड की समीक्षा करने की आवश्यकता है।
न्यूनतम पैनल का आकार 5 * 5 मिमी है।
पीसीबी कच्चे माल में पीआई + एफआर 4, एफआर 4, रोजर्स, हलोजन मुक्त, उच्च टीजी सामग्री आदि शामिल हैं।
पीसीबी मोटाई क्षमता 0.2 ~ 4.0 मिमी से है, अगर मोटाई 0.2 मिमी से कम है, या 4 मिमी से अधिक है, तो समीक्षा करने की आवश्यकता होगी।
पीसीबी तांबे की मोटाई क्षमता एच ~ 5oz है।यदि 5oz से अधिक है, तो समीक्षा करने की आवश्यकता होगी।
बो और ट्विस्ट टॉलरेंस 0.075% है।
न्यूनतम छेद का आकार 0.15 मिमी है, यदि ड्रिलिंग का आकार 0.15 मिमी से कम है, तो पुष्टि करने की आवश्यकता होगी।
अधिकतम छेद का आकार 6.0 मिमी है, यदि छेद का आकार 6 मिमी से अधिक है, तो छेद को बड़ा करने के लिए मिलिंग का उपयोग करने की आवश्यकता होगी।
आंतरिक परत में न्यूनतम स्थान (एक तरफा): 4 ~ 8 एल (शामिल): नमूना: 4 मील;छोटी मात्रा: 4.5 मील;
8~12L(शामिल): नमूना: 5 मील;छोटी मात्रा: 5.5 मील
12 ~ 18 एल (शामिल): नमूना: 6 मील;छोटी मात्रा: 6.5 मील
पीसीबी मिलाप मुखौटा रंग: हरा, मैट हरा, नीला, मैट नीला, काला, मैट काला, पीला, लाल, सफेद, आदि
पीसीबी सिल्कस्क्रीन रंग: सफेद, काला, आदि
PCB सतह: HASL लेड फ्री, ENIG, इमर्शन Sn, OSP, सेलेक्टिव ENIG + OSP, इमर्शन सिल्वर, ENEPIG, गोल्ड फिंगर, आदि।
अनुप्रयोग: संचार, उद्योग/उपभोक्ता इलेक्ट्रॉनिक।
