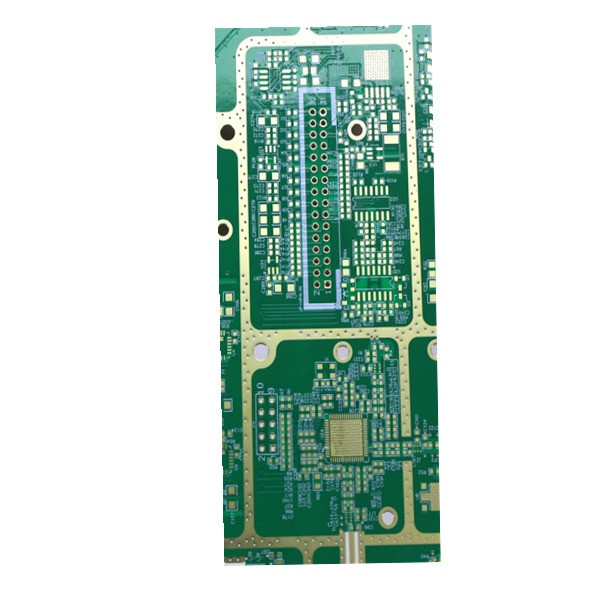

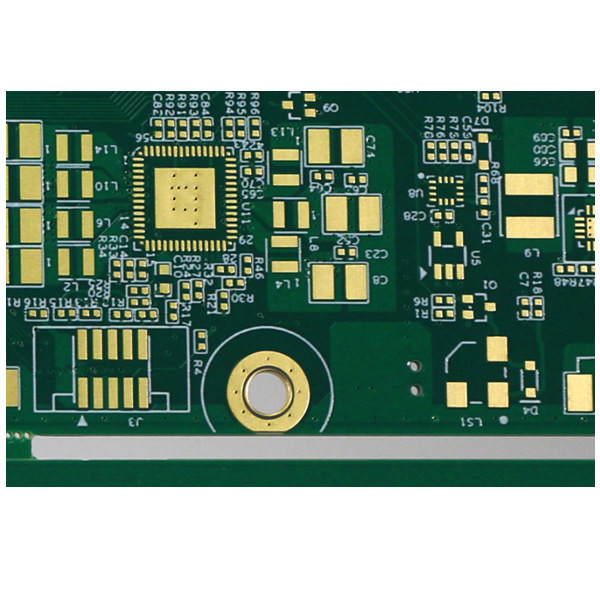

TG130 FR4 डबल साइडेड PCB 3.0mm हैलोजन फ्री डुअल लेयर Pcb

TG130 FR4 डबल साइडेड PCB 3.0mm हैलोजन फ्री डुअल लेयर Pcb

डबल साइडेड पीसीबी डबल साइडेड प्रोटोटाइप पीसीबी डबल साइडेड पीसीबी बोर्ड डबल लेयर पीसीबी बोर्ड पीसीबी प्रोटोटाइप बोर्ड

2L मुद्रित सर्किट बोर्ड

अधिकतम परत 32 परत है, अगर ≥20 परत की समीक्षा करने की आवश्यकता है।

अधिकतम फिनिश पैनल का आकार 740*500 एमएम है, लेकिन अगर>600 एमएम है, तो पहले बोर्ड की समीक्षा करने की जरूरत है।

न्यूनतम पैनल आकार 5 * 5 मिमी है।
पीसीबी कच्चे माल में पीआई + एफआर 4, एफआर 4, रोजर्स, हलोजन मुक्त, उच्च टीजी सामग्री इत्यादि शामिल हैं।
पीसीबी मोटाई क्षमता 0.2 ~ 4.0 मिमी से है, अगर मोटाई 0.2 मिमी से कम या 4 मिमी से अधिक है, तो समीक्षा करने की आवश्यकता होगी।

पीसीबी तांबे की मोटाई क्षमता एच ~ 5oz है।यदि 5oz से अधिक है, तो समीक्षा करने की आवश्यकता होगी।

धनुष और मोड़ सहिष्णुता 0.075% है।

न्यूनतम छेद का आकार 0.15 मिमी है, यदि ड्रिलिंग आकार 0.15 मिमी से कम है, तो पुष्टि करने की आवश्यकता होगी।

अधिकतम छेद का आकार 6.0 मिमी है, यदि छेद का आकार 6 मिमी से अधिक है, तो छेदों को बड़ा करने के लिए मिलिंग का उपयोग करना होगा।

आंतरिक परत में न्यूनतम स्थान (एक तरफा): 4～8L (शामिल): नमूना: 4 मिलियन;छोटी मात्रा: 4.5 मिलियन;

8 ~ 12 एल (शामिल): नमूना: 5 मिलियन;छोटी मात्रा: 5.5 मिलियन

12～18L (शामिल): नमूना: 6 मिलियन;छोटी मात्रा: 6.5 मिलियन

पीसीबी सोल्डर मास्क रंग: हरा, मैट हरा, नीला, मैट नीला, काला, मैट काला, पीला, लाल, सफेद, आदि
पीसीबी सिल्क्सस्क्रीन रंग: सफेद, काला, आदि
पीसीबी सतह: एचएएसएल लीड फ्री, ईएनआईजी, इमर्सन एसएन, ओएसपी, सेलेक्टिव ईएनआईजी + ओएसपी, इमर्सन सिल्वर, एनईपीआईजी, गोल्ड फिंगर, आदि।
