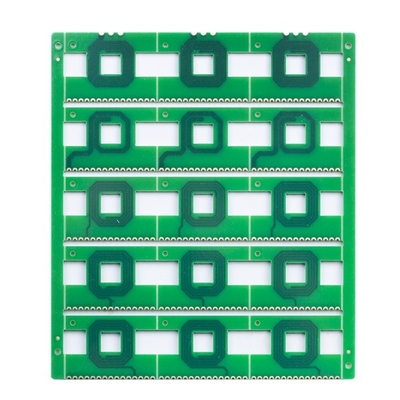

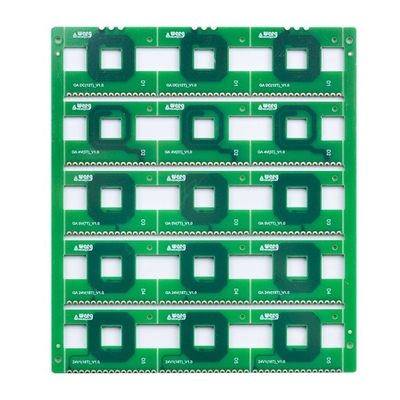

क्विक टर्न पीसीबी बोर्ड इमर्शन गोल्ड 6 एल प्रिंटेड सर्किट बोर्ड पीसीबी मैन्युफैक्चरिंग आरओएचएस कंप्लेंट पीसीबी

क्विक टर्न पीसीबी बोर्ड इमर्शन गोल्ड 6L प्रिंटेड सर्किट बोर्ड PCB मैन्युफैक्चरिंग आरओएचएस कंप्लेंट पीसीबी

6L मल्टीलेयर क्विक टर्न पीसीबी

एचएसएक्स उत्पादों में 1 ~ 32 एल एफआर -4 पीसीबी, आईएमएस पीसीबी, एचडीआई बोर्ड, उच्च आवृत्ति पीटीएफई बोर्ड और कठोर-फ्लेक्स बोर्ड इत्यादि शामिल हैं। यह लचीली त्वरित मोड़ उत्पादन सेवाएं (12 घंटे से 72 घंटे), साथ ही बड़ी मात्रा में छोटी मात्रा प्रदान करता है। पीसीबी निर्माण। उत्पादों का व्यापक रूप से संचार, बिजली आपूर्ति, कंप्यूटर नेटवर्क, डिजिटल उत्पाद, औद्योगिक नियंत्रण, विज्ञान और शिक्षा, चिकित्सा उपकरणों और एयरोस्पेस जैसे उच्च तकनीक वाले क्षेत्रों में उपयोग किया जाता है।

अधिकतम परतें: 32 परत (≥20 परत की समीक्षा करने की आवश्यकता है)
अधिकतम फिनिश पैनल आकार: 740 * 500 एमएम (> 600 एमएम की समीक्षा करने की जरूरत है)
न्यूनतम फिनिश पैनल का आकार: 5 * 5 मिमी
पीसीबी सामग्री: पीआई + एफआर 4, एफआर 4, रोजर्स
पीसीबी मोटाई: 0.2 ~ 4.0 मिमी (＜0.2 मिमी, ＞4 मिमी की समीक्षा करने की आवश्यकता है) (बोर्ड मोटाई ≤ 0.6 मिमी, एचएएसएल सतह के लिए लागू न करें)
तांबे के भीतरी और बाहरी आधार तांबे की मोटाई: न्यूनतम 0.3/0.5oz, अधिकतम 3oz, अग्रिम 4-6oz
धनुष और मोड़: 0.075%
न्यूनतम।छेद का आकार: 0.15 मिमी (＜0.15 मिमी की समीक्षा करने की आवश्यकता है)
एचडीआई न्यूनतम ड्रिल छेद: 0.08-0.10 मिमी
पीसीबी ट्रैक / गैप: 3 मिली (0.075 मिमी)
पीसीबी रूपरेखा: रूटिंग/वी-कट/पंचिंग
मिलाप मुखौटा मोटाई: मानक 15-20um;उन्नत: 35um
मिन सोल्डर मास्क ब्रिज की चौड़ाई: हरा 4mil, अन्य रंग 4.8mil
सोल्डर मास्क फिलिंग होल्स: 0.1-0.5mm
सोल्डर मास्क का रंग: हरा, मैट हरा, नीला, मैट नीला, काला, मैट काला, पीला, लाल, सफेद, आदि
पीसीबी सिल्क्सस्क्रीन: सफेद, काला और आपके अनुरोध के रूप में
छीलने योग्य मुखौटा मोटाई: 500-1000um
ओएसपी की ऑक्सीकरण फिल्म: 0.2-0.5um

Q1: आप एक कारखाने या व्यापार कंपनी हैं?
एक: हाँ, हम कारखाने हैं, हमारे पास स्वतंत्र त्वरित मोड़ प्रोटोटाइप पीसीबी निर्माण और बड़ी मात्रा में पीसीबी उत्पादन लाइनें हैं।

Q2: उत्पादन के लिए आप किस तरह का PCB फाइल फॉर्मेट स्वीकार कर सकते हैं?
ए: गेरबर, प्रोटेल 99SE, प्रोटेल डीएक्सपी, पावर पीसीबी, सीएएम 350, ओडीबी + (टीजीजेड)

Q3: क्या हमारी पीसीबी फाइलों की जांच की जाएगी।
ए: हाँ।आपका डेटा हमारी इंजीनियर्स टीम द्वारा जांचा जाएगा।अगर हमें कोई तकनीकी समस्या मिलती है या कोई पूछताछ होती है, तो हम आपसे संपर्क करेंगे और समस्याओं को एक साथ हल करेंगे।

Q4: शिपमेंट से पहले हमारे उत्पाद का परीक्षण किया जाएगा।
ए: हाँ।यदि आप हमें परीक्षण विधियां प्रदान करते हैं तो हम फ़ंक्शन सर्किट परीक्षण प्रदान कर सकते हैं।

Q5: क्या आप PCB असेंबली सेवाएं भी प्रदान करते हैं?
300 किग्रा से अधिक के भारी माल के लिए, हम माल ढुलाई लागत बचाने के लिए आपके पीसीबी बोर्ड को जहाज या हवाई मार्ग से भेज सकते हैं।बेशक, अगर आपके पास अपना खुद का फारवर्डर है, तो हम आपके शिपमेंट से निपटने के लिए उनसे संपर्क कर सकते हैं।
