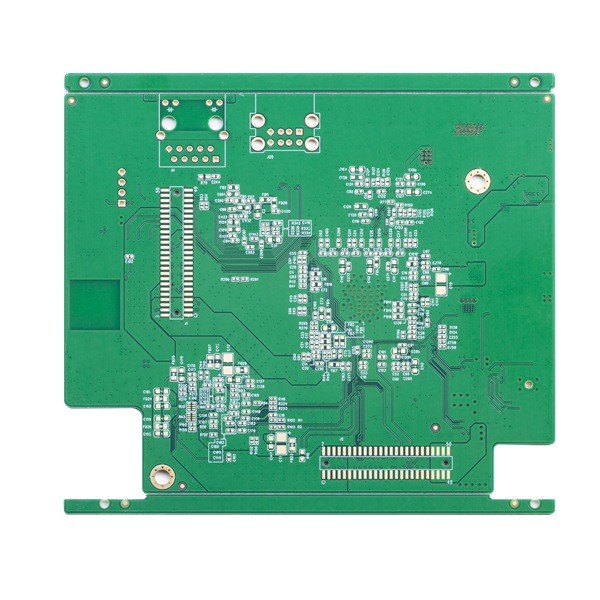

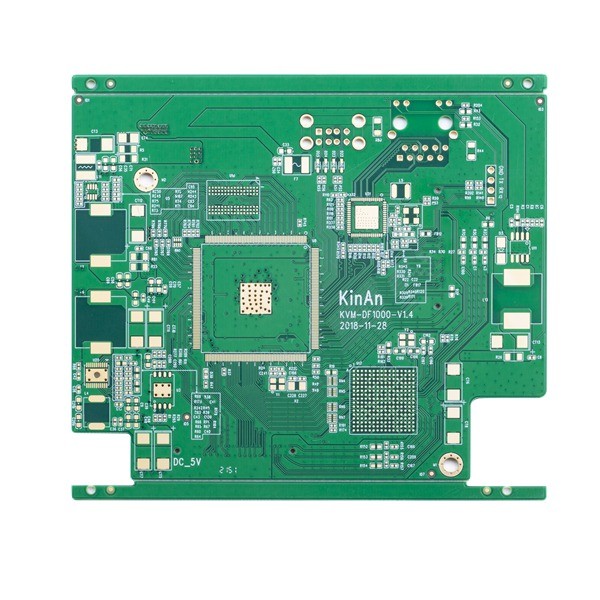

ग्रीन सोल्डर मास्क क्विक टर्न पीसीबी बोर्ड्स BGA इम्पीडेंस कंट्रोल 1.2mm 5mil

ग्रीन सोल्डर मास्क क्विक टर्न पीसीबी बोर्ड बीजीए इम्पीडेंस कंट्रोल 1.2 मिमी 5 मिली

क्विक टर्न पीसीबी बोर्ड ग्रीन सोल्डर मास्क स्मॉल बीजीए इम्पीडेंस कंट्रोल फास्ट टर्न पीसीबी पीसीबी फैब्रिकेशन:

4 लेयर क्विक टर्न फास्ट पीसीबी

एचएसएक्स उत्पादों में 1 ~ 32 एल एफआर -4 पीसीबी, आईएमएस पीसीबी, एचडीआई बोर्ड, उच्च आवृत्ति पीटीएफई बोर्ड और कठोर-फ्लेक्स बोर्ड इत्यादि शामिल हैं। यह लचीली त्वरित मोड़ उत्पादन सेवाएं (12 घंटे से 72 घंटे), साथ ही बड़ी मात्रा में छोटी मात्रा प्रदान करता है। पीसीबी निर्माण। उत्पादों का व्यापक रूप से संचार, बिजली आपूर्ति, कंप्यूटर नेटवर्क, डिजिटल उत्पाद, औद्योगिक नियंत्रण, विज्ञान और शिक्षा, चिकित्सा उपकरणों और एयरोस्पेस जैसे उच्च तकनीक वाले क्षेत्रों में उपयोग किया जाता है।

बीजीए सर्किट बोर्डअधिकतम परतें: 32 परत (≥20 परत की समीक्षा करने की आवश्यकता है)
अधिकतम फिनिश पैनल आकार: 740*500 MM(>600 MM की समीक्षा करने की आवश्यकता है)
न्यूनतम फिनिश पैनल का आकार: 5 * 5 मिमी
पीसीबी सामग्री: पीआई + एफआर 4, एफआर 4, रोजर्स
पीसीबी मोटाई: 0.2 ~ 4.0 मिमी (＜0.2 मिमी, ＞4 मिमी की समीक्षा करने की आवश्यकता है) (बोर्ड मोटाई ≤ 0.6 मिमी, एचएएसएल सतह के लिए लागू न करें)
तांबे के भीतरी और बाहरी आधार तांबे की मोटाई: न्यूनतम 0.3/0.5oz, अधिकतम 3oz, अग्रिम 4-6oz
धनुष और मोड़: 0.075%
न्यूनतम।छेद का आकार: 0.15 मिमी (＜0.15 मिमी की समीक्षा करने की आवश्यकता है)
एचडीआई न्यूनतम ड्रिल छेद: 0.08-0.10 मिमी
पीसीबी ट्रैक / गैप: 3 मिली (0.075 मिमी)
पीसीबी रूपरेखा: रूटिंग/वी-कट/पंचिंग
मिलाप मुखौटा मोटाई: मानक 15-20um;उन्नत: 35um
मिन सोल्डर मास्क ब्रिज की चौड़ाई: हरा 4mil, अन्य रंग 4.8mil
सोल्डर मास्क फिलिंग होल्स: 0.1-0.5mm
सोल्डर मास्क का रंग: हरा, मैट हरा, नीला, मैट नीला, काला, मैट काला, पीला, लाल, सफेद, आदि
पीसीबी सिल्क्सस्क्रीन: सफेद, काला और आपके अनुरोध के रूप में
छीलने योग्य मुखौटा मोटाई: 500-1000um
ओएसपी की ऑक्सीकरण फिल्म: 0.2-0.5um

सामान्य प्रश्न:
Q1:मुझे कोटेशन कैसे मिल सकता है?
ए: कृपया हमें Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB प्रारूप के साथ gerber फ़ाइल भेजें और मांग मात्रा प्रदान करें।हम तदनुसार उद्धरण प्रदान करेंगे।

प्रश्न 2:क्या आप पिक्चर फाइल से पीसीबी का निर्माण कर सकते हैं?
ए: नहीं। लेकिन अगर आप हमें एक नमूना पीसीबी भेज सकते हैं, तो हम इसके डिजाइन को क्लोन कर सकते हैं और इसे तैयार कर सकते हैं।

Q3:क्या आपके पास स्टॉक में पीसीबी है.
ए: अधिकांश पीसीबी बोर्ड अनुकूलित किए जाते हैं, और उनके पास अलग-अलग डिज़ाइन होते हैं, हम उन्हें ग्राहकों द्वारा प्रदान की गई जेरबर फाइलों के अनुसार उत्पादित करते हैं।

Q4:आप आमतौर पर किन FR4 सामग्रियों का उपयोग करते हैं?

ए: किंगबोर्ड, आईटीईक्यू, शेंगई ...

क्यू5:आप आमतौर पर किस तरह के शिपमेंट तरीके का उपयोग करते हैं?
ए: छोटी मात्रा के आदेश के लिए, हम हमेशा डीएचएल, यूपीएस, फेडेक्स द्वारा डोर टू डोर सेवा द्वारा बोर्डों को शिप करने का सुझाव देते हैं, हम आपके शिपिंग खाते का उपयोग संग्रह करने के लिए कर सकते हैं या डीडीयू (आयात शुल्क अवैतनिक) डिलीवरी अवधि में शिप करने के लिए हमारे खाते का उपयोग कर सकते हैं।
और बड़ी मात्रा के आदेश के लिए, माल ढुलाई लागत को बचाने के लिए, हम हवाई या समुद्र द्वारा शिपमेंट की व्यवस्था करने का सुझाव देंगे, बेशक, यदि आपके पास अपना खुद का फारवर्डर है और हमें जानकारी प्रदान कर सकता है, तो हम शिपमेंट की व्यवस्था करने के लिए उनसे संपर्क कर सकते हैं।
