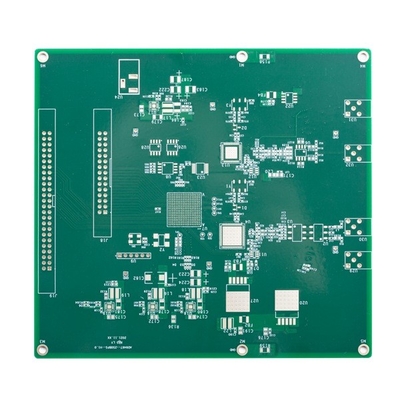

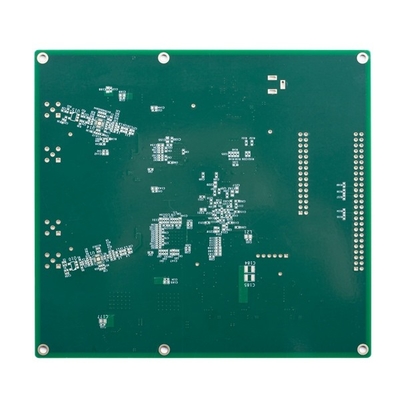

हाई टीजी वैल्यू क्विक टर्न पीसीबी बोर्ड टीजी 170 फास्ट प्रोटोटाइप पीसीबी इमर्सन गोल्ड 2u
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| पीसीबी का नाम | TG170 फास्ट प्रोटोटाइप पीसीबी | मार्टेरियल | FR4 TG170 |
|---|---|---|---|
| सतह समाप्त | विसर्जन सोना 2u | बोर्ड की मोटाई | 1.6 मिमी |
| तांबे की मोटाई | 1/1/1/1OZ समाप्त | Min. न्यूनतम। line distance/space लाइन दूरी/स्थान | 6/6मिली |
| सोल्डर मास्क | केएसएम ग्रीन | सबसे छोटा यांत्रिक ड्रिलिंग छेद | 0.25 मिमी |
| विशेष आवश्यकता | प्रतिबाधा नियंत्रण / 0.25 मिमी बीजीए | अनुप्रयोगसंचार उत्पाद | औद्योगिक नियंत्रण |
| हाई लाइट | 2u क्विक टर्न पीसीबी बोर्ड,हाई टीजी क्विक टर्न पीसीबी बोर्ड,टीजी 170 फास्ट प्रोटोटाइप पीसीबी |
||
उत्पाद विवरण
हाई टीजी वैल्यू क्विक टर्न पीसीबी बोर्ड टीजी 170 फास्ट प्रोटोटाइप पीसीबी इमर्सन गोल्ड 2u
क्विक टर्न पीसीबी बोर्ड हाई टीजी वैल्यू पीसीबी फास्ट पीसीबी क्विक टर्न प्रिंटेड सर्किट बोर्ड फास्ट प्रोटोटाइप पीसीबी
4L क्विक टर्न TG170 प्रिंटेड सर्किट बोर्ड
अधिकतम फिनिश पैनल का आकार 740*500 एमएम है, लेकिन अगर पैनल साइड>600 एमएम है, तो इसकी समीक्षा करने की आवश्यकता होगी।
न्यूनतम पैनल आकार 5 * 5 मिमी है।
मुद्रित सर्किट बोर्डों के कच्चे माल में FR4, रोजर्स, हलोजन-मुक्त, उच्च TG सामग्री शामिल हैं ...
ब्लाइंड और दबे हुए होल लेमिनेशन प्रेस टाइम्स: एक ही कोर के साथ ≤3 बार दबाएं (>3 बार समीक्षा करने की आवश्यकता है)
पीसीबी मोटाई क्षमता 0.2 ~ 4.0 मिमी से है, अगर मोटाई 0.2 मिमी से कम है, या 4 मिमी से अधिक है, तो पहले इसकी समीक्षा करने की आवश्यकता होगी।
पीसीबी तांबे की मोटाई क्षमता: आंतरिक परत: 6 ओजेड (लेकिन तांबे की मोटाई 5 ओजेड 4 एल के लिए, ≥4 ओजेड 6 एल के लिए, ≥3 ओजेड 8 एल और ऊपर की समीक्षा की जाएगी)
बाहरी परत तांबा: 10 OZ (≥5 OZ की समीक्षा करने की आवश्यकता है)
धनुष और मोड़ सहिष्णुता 0.075% है।
न्यूनतम छेद आकार: 1) यदि बोर्ड मोटाई ≤2.0 मिमी, न्यूनतम छेद आकार 0.20 मिमी।यदि बोर्ड की मोटाई> 2.0 मिमी, न्यूनतम छेद का आकार: पहलू अनुपात: 10 (ड्रिल बिट के लिए)
2) यदि बोर्ड मोटाई: 0.8 मिमी, न्यूनतम छेद आकार 0.10 मिमी।यदि बोर्ड की मोटाई (1.2 मिमी, न्यूनतम छेद का आकार 0.15 मिमी)
मिलाप मुखौटा रंग: हरा, मैट हरा, नीला, मैट नीला, काला, मैट काला, पीला, लाल, सफेद, और आपके अनुरोध के रूप में।
सिल्कस्क्रीन रंग: सफेद, काला और आपके अनुरोध के रूप में
सतह समाप्त: HASL, LF-HASL, ENIG, विसर्जन Sn, OSP, चयनात्मक ENIG + OSP, विसर्जन चांदी, ENEPIG, कठोर सोना चढ़ाना, आदि।
| सर्किट बोर्ड परत गणना: | 4 ली | सर्किट बोर्ड टुकड़े टुकड़े: | FR4 TG170 |
| परत तांबे की मोटी: | 1/1/1/1 आउंस | बोर्ड मोटाई: | 1.6 मिमी |
| सबसे छोटा छेद आकार: | 0.25 मिमी | सबसे छोटा पीसीबी ट्रैक / गैप: | 6/6मिली |
| मिलाप मुखौटा रंग: | केएसएम ग्रीन | सिल्क स्क्रीन रंग: | गोरा |
| पीसीबी सतह समाप्त: | विसर्जन सोना | बोर्ड प्रोफाइल: | मार्ग |
| पीसीबी बोर्ड आवेदन: | औद्योगिक नियंत्रण | ||
| विशेष आवश्यकता का अनुरोध: | प्रतिबाधा नियंत्रण0.25 मिमी बीजीए | ||
सामान्य प्रश्न:
Q1: अपने न्यूनतम आदेश मात्रा क्या है?
ए: नहीं MOQ। मात्रा केवल कीमत को प्रभावित करेगी।आरएफक्यू के लिए कृपया हमसे संपर्क करें।
Q2: आप आमतौर पर पीसीबी को कैसे शिप करेंगे?
ए: आम तौर पर छोटे पैकेजों के लिए, हम डीएचएल, यूपीएस, फेडेक्स डोर टू डोर सेवा द्वारा बोर्डों को शिप करेंगे, हम आपके शिपिंग खाते का उपयोग संग्रह करने के लिए कर सकते हैं या डीडीयू (आयात शुल्क अवैतनिक) डिलीवरी अवधि में शिप करने के लिए हमारे खाते का उपयोग कर सकते हैं।
300 किग्रा से अधिक के भारी माल के लिए, हम माल ढुलाई लागत बचाने के लिए आपके पीसीबी बोर्ड को जहाज या हवाई मार्ग से भेज सकते हैं।बेशक, अगर आपके पास अपना खुद का फारवर्डर है, तो हम आपके शिपमेंट से निपटने के लिए उनसे संपर्क कर सकते हैं।
प्रश्न 3: आपके पीसीबी कारखाने की उत्पादन क्षमता के बारे में कैसे?
ए: हमारी मासिक उत्पादन क्षमता 50,000 वर्ग मीटर / माह और 5000 प्रकार / माह है।
Q4: आपने किन देशों के साथ काम किया है?
ए: यूएसए, कनाडा, इटली, जर्मनी, यूके, स्पेन, फ्रांस, रूस, ईरान, तुर्की, चेक गणराज्य, ऑस्ट्रिया, ऑस्ट्रेलिया, ब्राजील, जापान, भारत आदि।
Q5: क्या आप PCB असेंबली सेवाएं भी प्रदान करते हैं?
300 किग्रा से अधिक के भारी माल के लिए, हम माल ढुलाई लागत बचाने के लिए आपके पीसीबी बोर्ड को जहाज या हवाई मार्ग से भेज सकते हैं।बेशक, अगर आपके पास अपना खुद का फारवर्डर है, तो हम आपके शिपमेंट से निपटने के लिए उनसे संपर्क कर सकते हैं।
