1OZ समाप्त त्वरित मोड़ कठोर फ्लेक्स Pcb गोल्ड फिंगर समाप्त FR4 TG170
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| पीसीबी का नाम | गोल्ड फिंगर के साथ 6 लेयर क्विक टर्न पीसीबी | मार्टेरियल | FR4 TG170 |
|---|---|---|---|
| सतह समाप्त | विसर्जन सोना, सोने की उंगली 30U | बोर्ड की मोटाई | 1.6 मिमी |
| तांबे की मोटाई | 1/1/1/1/1/1 आउंस समाप्त | Min. न्यूनतम। line distance/space लाइन दूरी/स्थान | 3/3मिली |
| सोल्डर मास्क | हल्का हरा | सबसे छोटा यांत्रिक ड्रिलिंग छेद | 0.15 mm |
| विशेष आवश्यकता | छेद के आकार के माध्यम से 0.15 मिमी / प्रतिबाधा नियंत्रण / राल भरा और चढ़ाया हुआ; | अनुप्रयोगसंचार उत्पाद | डिजिटल उत्पाद |
| हाई लाइट | 1OZ क्विक टर्न रिजिड फ्लेक्स Pcb,TG170 क्विक टर्न रिजिड फ्लेक्स Pcb,FR4 TG170 क्विक टर्न पीसीबी |
||
उत्पाद विवरण
1OZ समाप्त त्वरित मोड़ कठोर फ्लेक्स Pcb गोल्ड फिंगर समाप्त FR4 TG170
त्वरित मोड़ पीसीबी बोर्ड राल प्लग होल प्रतिबाधा नियंत्रण गोल्ड फिंगर स्मॉल लाइन स्पेस और गैप

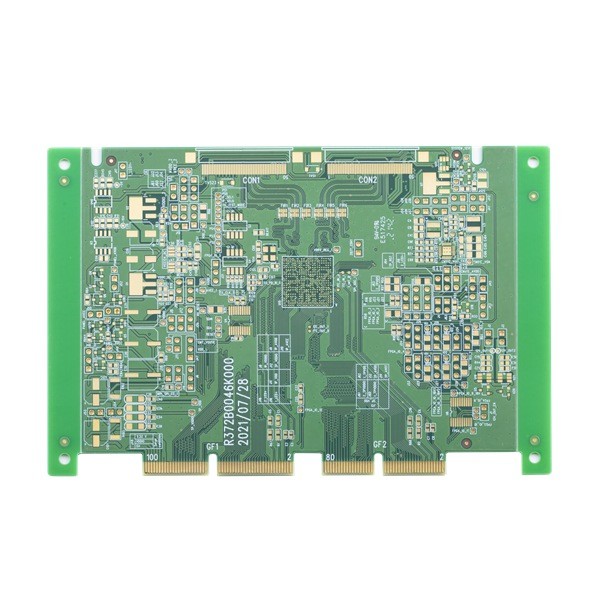

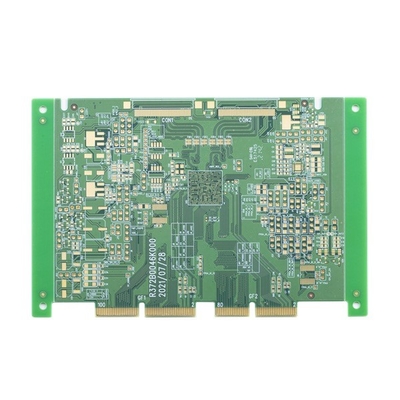

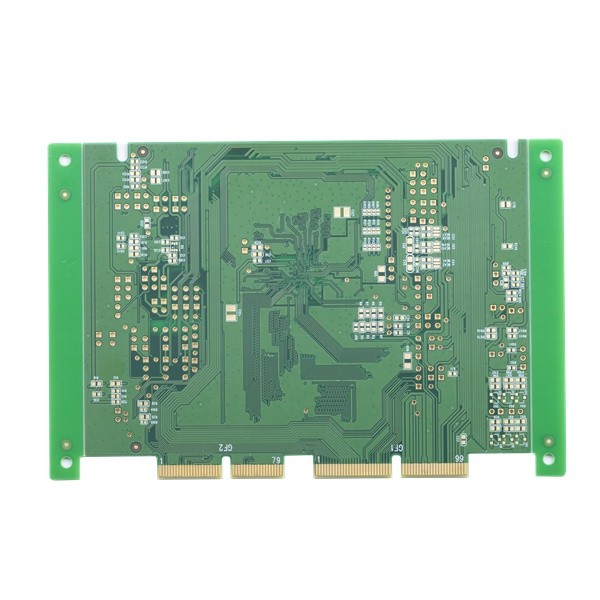

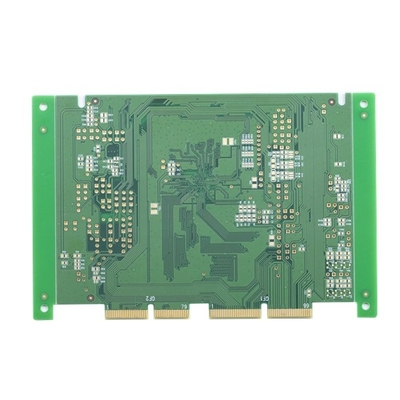

गोल्ड फिंगर के साथ 6 लेयर क्विक टर्न पीसीबी
परतें:1-32 परत, यदि परत 20L या 20L से घोड़ी है, तो बोर्ड की समीक्षा करने की आवश्यकता होगी।
अधिकतम फिनिश पैनल का आकार 740*500 एमएम है, लेकिन अगर पैनल साइड>600 एमएम है, तो इसकी समीक्षा करने की आवश्यकता होगी।
न्यूनतम पैनल आकार 5 * 5 मिमी है।त्वरित मोड़ कठोर फ्लेक्स पीसीबी
मुद्रित सर्किट बोर्डों के कच्चे माल में FR4, रोजर्स, हलोजन-मुक्त, उच्च TG सामग्री शामिल हैं ...
ब्लाइंड और दफन होल लेमिनेशन प्रेस टाइम्स: एक ही कोर के साथ ≤3 बार दबाएं (>3 बार समीक्षा करने की आवश्यकता है)
पीसीबी मोटाई क्षमता 0.2 ~ 4.0 मिमी से है, अगर मोटाई 0.2 मिमी से कम है, या 4 मिमी से अधिक है, तो पहले इसकी समीक्षा करने की आवश्यकता होगी।
पीसीबी तांबे की मोटाई क्षमता: आंतरिक परत: 6 ओजेड (लेकिन तांबे की मोटाई 5 ओजेड 4 एल के लिए, ≥4 ओजेड 6 एल के लिए, ≥3 ओजेड 8 एल और ऊपर की समीक्षा की जाएगी)
बाहरी परत तांबा: 10 OZ (≥5 OZ की समीक्षा करने की आवश्यकता है)
धनुष और मोड़ सहिष्णुता 0.075% है।
न्यूनतम छेद आकार: 1) यदि बोर्ड मोटाई ≤2.0 मिमी, न्यूनतम छेद आकार 0.20 मिमी।यदि बोर्ड की मोटाई> 2.0 मिमी, न्यूनतम छेद का आकार: पहलू अनुपात: 10 (ड्रिल बिट के लिए)
2) यदि बोर्ड मोटाई: 0.8 मिमी, न्यूनतम छेद आकार 0.10 मिमी।यदि बोर्ड की मोटाई (1.2 मिमी, न्यूनतम छेद का आकार 0.15 मिमी)
मिलाप मुखौटा रंग: हरा, मैट हरा, नीला, मैट नीला, काला, मैट काला, पीला, लाल, सफेद, और आपके अनुरोध के रूप में।
सिल्कस्क्रीन रंग: सफेद, काला और आपके अनुरोध के रूप में
सतह समाप्त: HASL, LF-HASL, ENIG, विसर्जन Sn, OSP, चयनात्मक ENIG + OSP, विसर्जन चांदी, ENEPIG, कठोर सोना चढ़ाना, आदि।
| परत मायने रखता है: | 6 परत | सर्किट बोर्ड टुकड़े टुकड़े: | FR4 TG170 |
| विभिन्न तांबे की मोटाई: | 1/1/1/1/1 आउंस | पीसीबी बोर्ड मोटा: | 1.6 मिमी |
| सबसे छोटा यांत्रिक ड्रिलिंग छेद: | 0.15 मिमी | न्यूनतम।लाइन दूरी/स्थान: | 3/3मिली |
| मिलाप मुखौटा रंग: | हल्का हरा | किंवदंतियों का रंग: | सफेद रंग |
| पीसीबी सतह समाप्त: | इमर्शन गोल्ड, गोल्ड फिंगर 30U“ | बोर्ड प्रोफाइल: | मिलिंग+वी-कट |
| पीसीबी बोर्ड आवेदन: | डिजिटल उत्पाद | ||
| विशेष आवश्यकता का अनुरोध: | छोटी लाइन स्पेस और गैप: 3/3 मील/मिनट।छेद के आकार के माध्यम से 0.15 मिमी / प्रतिबाधा नियंत्रण / राल भरा और चढ़ाया / 0.25 मिमी बीजीए / सोने की उंगली | ||
सामान्य प्रश्न:
Q1: आप एक कारखाने या व्यापार कंपनी हैं?
एक: हाँ, हम कारखाने हैं, हमारे पास स्वतंत्र त्वरित मोड़ प्रोटोटाइप पीसीबी निर्माण और बड़ी मात्रा में पीसीबी उत्पादन लाइनें हैं।
Q2: उत्पादन के लिए आप किस तरह का PCB फाइल फॉर्मेट स्वीकार कर सकते हैं?
ए: गेरबर, प्रोटेल 99SE, प्रोटेल डीएक्सपी, पावर पीसीबी, सीएएम 350, ओडीबी + (टीजीजेड)
Q3: क्या मेरी पीसीबी फाइलें सुरक्षित हैं जब मैं उन्हें निर्माण के लिए आपके पास जमा करता हूं?
ए: हम ग्राहक के कॉपीराइट का सम्मान करते हैं और आपकी फाइलों के साथ किसी और के लिए पीसीबी का निर्माण तब तक नहीं करेंगे जब तक हमें आपकी ओर से लिखित अनुमति नहीं मिलती है, न ही हम इन फाइलों को किसी अन्य तीसरे पक्ष के साथ साझा करेंगे।और यदि आवश्यक हो तो हम क्लाइंट के साथ एनडीए पर हस्ताक्षर कर सकते हैं।
Q4: अगर हमारे पास कोई PCB फाइल / Gerber फाइल नहीं है, तो केवल PCB सैंपल है, क्या आप इसे मेरे लिए तैयार कर सकते हैं?
ए: हां, हम पीसीबी को क्लोन करने में आपकी मदद कर सकते हैं।बस नमूना पीसीबी हमें भेजें, हम पीसीबी डिजाइन को क्लोन कर सकते हैं और उस पर काम कर सकते हैं।
Q5: पीसीबी के लिए आपका मानक लीड टाइम क्या है?
ए: नमूना / प्रोटोटाइप (3 वर्गमीटर से कम):
1-2 परतें: 3 से 5 कार्य दिवस (त्वरित मोड़ सेवाओं के लिए सबसे तेज़ 24 घंटे)
4-8 परतें: 7 ~ 12 कार्य दिवस (त्वरित मोड़ सेवाओं के लिए सबसे तेज़ 48 घंटे)
बड़े पैमाने पर उत्पादन (200 वर्गमीटर से कम):
1-2 परतें: 7 से 12 कार्य दिवस
4-8 परतें: 10 से 15 कार्य दिवस
Q6: आप क्या भुगतान स्वीकार करते हैं?
ए: वायर ट्रांसफर (टी / टी) या लेटर ऑफ क्रेडिट (एल / सी) या पेपैल (केवल 500 यूएसडी से कम के छोटे मूल्य के लिए)
