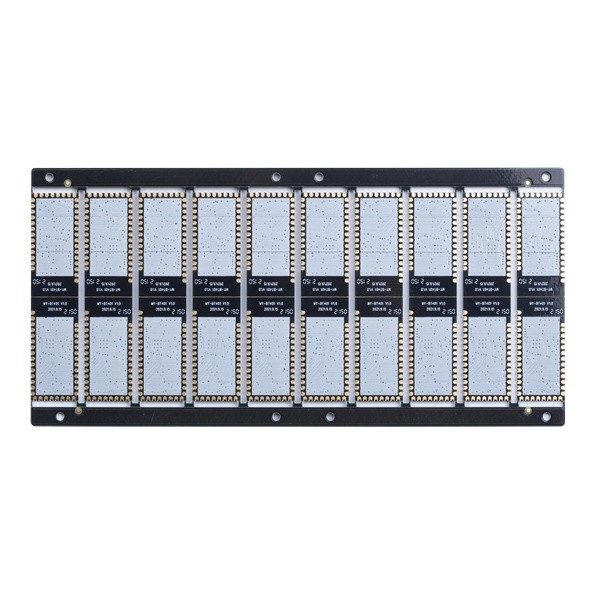

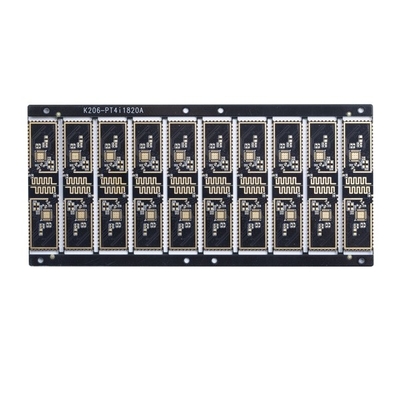

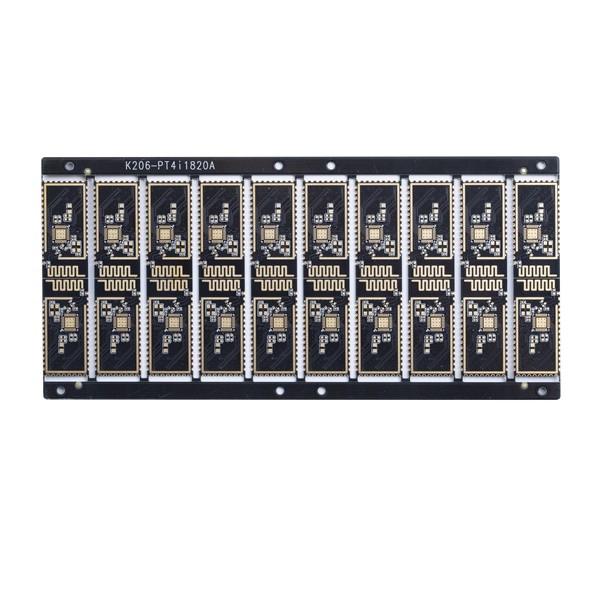

राल प्लग होल के साथ 4 परत चिकित्सा उपकरण पीसीबी फास्ट टर्नअराउंड 5mil

राल प्लग होल के साथ 4 परत चिकित्सा उपकरण पीसीबी फास्ट टर्नअराउंड 5mil

क्विक टर्न पीसीबी बोर्ड इम्पीडेंस कंट्रोल हाफ होल राल भरा और मेडिकल डिवाइस पर चढ़ाया गया क्विक टर्न सर्किट बोर्ड

राल प्लग होल के साथ 4 लेयर क्विक टर्न पीसीबी

2010 में स्थापित, शेन्ज़ेन हुआशेंगक्सिन सर्किट मुद्रित सर्किट बोर्डों के लिए एक पेशेवर निर्माता है।Huashengxin उत्पादों में 1 ~ 32L FR-4 PCB, IMS PCB, HDI बोर्ड, उच्च आवृत्ति PTFE बोर्ड और कठोर-फ्लेक्स बोर्ड आदि शामिल हैं। हम लचीली त्वरित टर्न उत्पादन सेवाएं (12 घंटे से 72 घंटे), साथ ही बड़ी मात्रा में छोटी मात्रा प्रदान करते हैं। पीसीबी निर्माण।और हमारे उत्पादों को व्यापक रूप से संचार उद्योग, बिजली आपूर्ति उपकरणों, कंप्यूटर नेटवर्क से लेकर एयरोस्पेस उद्योग तक लागू किया जाता है।

परतें:1-32 परत, यदि परत 20L या 20L से घोड़ी है, तो बोर्ड की समीक्षा करने की आवश्यकता होगी।

अधिकतम फिनिश पैनल का आकार 740*500 एमएम है, लेकिन अगर पैनल साइड>600 एमएम है, तो इसकी समीक्षा करने की आवश्यकता होगी।

न्यूनतम पैनल आकार 5 * 5 मिमी है।

मुद्रित सर्किट बोर्डों के कच्चे माल में FR4, रोजर्स, हलोजन-मुक्त, उच्च TG सामग्री शामिल हैं ...

ब्लाइंड और दफन होल लेमिनेशन प्रेस टाइम्स: एक ही कोर के साथ ≤3 बार दबाएं (>3 बार समीक्षा करने की आवश्यकता है)

पीसीबी मोटाई क्षमता 0.2 ~ 4.0 मिमी से है, अगर मोटाई 0.2 मिमी से कम है, या 4 मिमी से अधिक है, तो पहले इसकी समीक्षा करने की आवश्यकता होगी।

पीसीबी तांबे की मोटाई क्षमता: आंतरिक परत: 6 ओजेड (लेकिन तांबे की मोटाई 5 ओजेड 4 एल के लिए, ≥4 ओजेड 6 एल के लिए, ≥3 ओजेड 8 एल और ऊपर की समीक्षा की जाएगी)
बाहरी परत तांबा: 10 OZ (≥5 OZ की समीक्षा करने की आवश्यकता है)

धनुष और मोड़ सहिष्णुता 0.075% है।

न्यूनतम छेद आकार: 1) यदि बोर्ड मोटाई ≤2.0 मिमी, न्यूनतम छेद आकार 0.20 मिमी।यदि बोर्ड की मोटाई> 2.0 मिमी, न्यूनतम छेद का आकार: पहलू अनुपात: 10 (ड्रिल बिट के लिए)
2) यदि बोर्ड मोटाई: 0.8 मिमी, न्यूनतम छेद आकार 0.10 मिमी।यदि बोर्ड की मोटाई (1.2 मिमी, न्यूनतम छेद का आकार 0.15 मिमी)

मिलाप मुखौटा रंग: हरा, मैट हरा, नीला, मैट नीला, काला, मैट काला, पीला, लाल, सफेद, और आपके अनुरोध के रूप में।

सिल्कस्क्रीन रंग: सफेद, काला और आपके अनुरोध के रूप में

सतह समाप्त: HASL, LF-HASL, ENIG, विसर्जन Sn, OSP, चयनात्मक ENIG + OSP, विसर्जन चांदी, ENEPIG, कठोर सोना चढ़ाना, आदि।

सामान्य प्रश्न:
Q1: आप एक कारखाने या व्यापार कंपनी हैं?
एक: हाँ, हम कारखाने हैं, हमारे पास स्वतंत्र त्वरित मोड़ प्रोटोटाइप पीसीबी निर्माण और बड़ी मात्रा में पीसीबी उत्पादन लाइनें हैं।

Q2: उत्पादन के लिए आप किस तरह का PCB फाइल फॉर्मेट स्वीकार कर सकते हैं?
ए: गेरबर, प्रोटेल 99SE, प्रोटेल डीएक्सपी, पावर पीसीबी, सीएएम 350, ओडीबी + (टीजीजेड)

Q3: क्या हमारी पीसीबी फाइलों की जांच की जाएगी।
ए: हाँ।आपका डेटा हमारी इंजीनियर्स टीम द्वारा जांचा जाएगा।अगर हमें कोई तकनीकी समस्या मिलती है या कोई पूछताछ होती है, तो हम आपसे संपर्क करेंगे और समस्याओं को एक साथ हल करेंगे।

Q4: शिपमेंट से पहले हमारे उत्पाद का परीक्षण किया जाएगा।
ए: हाँ।यदि आप हमें परीक्षण विधियां प्रदान करते हैं तो हम फ़ंक्शन सर्किट परीक्षण प्रदान कर सकते हैं।

Q5: क्या आप PCB असेंबली सेवाएं भी प्रदान करते हैं?
300 किग्रा से अधिक के भारी माल के लिए, हम माल ढुलाई लागत बचाने के लिए आपके पीसीबी बोर्ड को जहाज या हवाई मार्ग से भेज सकते हैं।बेशक, अगर आपके पास अपना खुद का फारवर्डर है, तो हम आपके शिपमेंट से निपटने के लिए उनसे संपर्क कर सकते हैं।
