3mil FR4 इमर्शन गोल्ड पीसीबी क्विक टर्न फ्लेक्स सर्किट स्मॉल BGA 3.0mm
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| पीसीबी का नाम | छोटे बीजीए के साथ 6 एल परत त्वरित मोड़ पीसीबी | मार्टेरियल | FR4 आईटी-180A |
|---|---|---|---|
| सतह समाप्त | विसर्जन सोना 3u | बोर्ड की मोटाई | 3.0 मिमी |
| तांबे की मोटाई | 1/1/1/1/1/1 ऑउंस | Min. न्यूनतम। line distance/space लाइन दूरी/स्थान | 3/3मिली |
| सोल्डर मास्क | काला रंग TAIYO | सबसे छोटा यांत्रिक ड्रिलिंग छेद | 0.15 mm |
| विशेष आवश्यकता | छोटी लाइन स्पेस और गैप रेजिन प्लग होल और प्लेटिंग ओवर | अनुप्रयोगसंचार उत्पाद | संचार |
| हाई लाइट | 3mil FR4 इमर्शन गोल्ड पीसीबी,3.0mm इमर्शन गोल्ड PCB,3mil क्विक टर्न फ्लेक्स सर्किट |
||
उत्पाद विवरण
3mil FR4 इमर्शन गोल्ड पीसीबी क्विक टर्न फ्लेक्स सर्किट स्मॉल BGA 3.0mm
क्विक टर्न पीसीबी बोर्ड स्मॉल लाइन स्पेस और गैप स्माल वाया साइज इम्पीडेंस कंट्रोल रेजिन भरा और फास्ट पीसीबी पर चढ़ाया गया

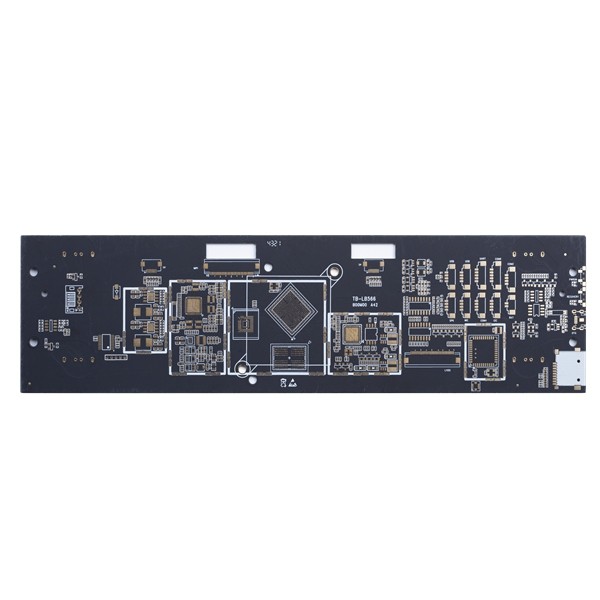

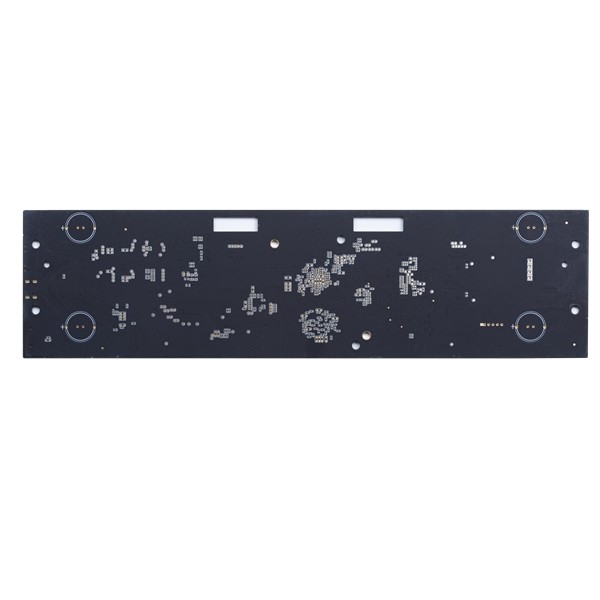

छोटे बीजीए के साथ 6 एल परत त्वरित मोड़ पीसीबी
2010 में स्थापित, शेन्ज़ेन हुआशेंगक्सिन सर्किट मुद्रित सर्किट बोर्डों के लिए एक पेशेवर निर्माता है।Huashengxin उत्पादों में 1 ~ 32L FR-4 PCB, IMS PCB, HDI बोर्ड, उच्च आवृत्ति PTFE बोर्ड और कठोर-फ्लेक्स बोर्ड आदि शामिल हैं। हम लचीली त्वरित टर्न उत्पादन सेवाएं (12 घंटे से 72 घंटे), साथ ही बड़ी मात्रा में छोटी मात्रा प्रदान करते हैं। पीसीबी निर्माण।और हमारे उत्पादों को व्यापक रूप से संचार उद्योग, बिजली आपूर्ति उपकरणों, कंप्यूटर नेटवर्क से लेकर एयरोस्पेस उद्योग तक लागू किया जाता है।
परतें:1-32 परत, यदि परत 20L या 20L से घोड़ी है, तो बोर्ड की समीक्षा करने की आवश्यकता होगी।
अधिकतम फिनिश पैनल का आकार 740*500 एमएम है, लेकिन अगर पैनल साइड>600 एमएम है, तो इसकी समीक्षा करने की आवश्यकता होगी।
न्यूनतम पैनल आकार 5 * 5 मिमी है।
मुद्रित सर्किट बोर्डों के कच्चे माल में FR4, रोजर्स, हलोजन-मुक्त, उच्च TG सामग्री शामिल हैं ...
ब्लाइंड और दफन होल लेमिनेशन प्रेस टाइम्स: एक ही कोर के साथ ≤3 बार दबाएं (>3 बार समीक्षा करने की आवश्यकता है)
पीसीबी मोटाई क्षमता 0.2 ~ 4.0 मिमी से है, अगर मोटाई 0.2 मिमी से कम है, या 4 मिमी से अधिक है, तो पहले इसकी समीक्षा करने की आवश्यकता होगी।
पीसीबी तांबे की मोटाई क्षमता: आंतरिक परत: 6 ओजेड (लेकिन तांबे की मोटाई 5 ओजेड 4 एल के लिए, ≥4 ओजेड 6 एल के लिए, ≥3 ओजेड 8 एल और ऊपर की समीक्षा की जाएगी)
बाहरी परत तांबा: 10 OZ (≥5 OZ की समीक्षा करने की आवश्यकता है)
धनुष और मोड़ सहिष्णुता 0.075% है।
न्यूनतम छेद आकार: 1) यदि बोर्ड मोटाई ≤2.0 मिमी, न्यूनतम छेद आकार 0.20 मिमी।यदि बोर्ड की मोटाई> 2.0 मिमी, न्यूनतम छेद का आकार: पहलू अनुपात: 10 (ड्रिल बिट के लिए)
2) यदि बोर्ड मोटाई: 0.8 मिमी, न्यूनतम छेद आकार 0.10 मिमी।यदि बोर्ड की मोटाई (1.2 मिमी, न्यूनतम छेद का आकार 0.15 मिमी)
मिलाप मुखौटा रंग: हरा, मैट हरा, नीला, मैट नीला, काला, मैट काला, पीला, लाल, सफेद, और आपके अनुरोध के रूप में।
सिल्कस्क्रीन रंग: सफेद, काला और आपके अनुरोध के रूप में
सतह समाप्त: HASL, LF-HASL, ENIG, विसर्जन Sn, OSP, चयनात्मक ENIG + OSP, विसर्जन चांदी, ENEPIG, कठोर सोना चढ़ाना, आदि।
| परत मायने रखता है: | 6 परत | सर्किट बोर्ड टुकड़े टुकड़े: | FR4 आईटी-180A |
| विभिन्न तांबे की मोटाई: | 1/1/1/1/1/1 ऑउंस | पीसीबी बोर्ड मोटा: | 1.6 मिमी |
| सबसे छोटा यांत्रिक ड्रिलिंग छेद: | 0.15 मिमी | न्यूनतम।लाइन दूरी/स्थान: | 3/3 मिमी |
| मिलाप मुखौटा रंग: | काला रंग TAIYO | किंवदंतियों का रंग: | सफेद रंग |
| पीसीबी सतह समाप्त: | विसर्जन सोना | बोर्ड प्रोफाइल: | पिसाई |
| पीसीबी बोर्ड आवेदन: | संचार | ||
| विशेष आवश्यकता का अनुरोध: | छोटी लाइन स्पेस और गैप: 3/3 मील/मिनट।छेद के आकार के माध्यम से 0.15 मिमी / प्रतिबाधा नियंत्रण / राल भरा और चढ़ाया / 0.25 मिमी बीजीए | ||
सामान्य प्रश्न:
Q1: आप एक कारखाने या व्यापार कंपनी हैं?
एक: हाँ, हम कारखाने हैं, हमारे पास स्वतंत्र त्वरित मोड़ प्रोटोटाइप पीसीबी निर्माण और बड़ी मात्रा में पीसीबी उत्पादन लाइनें हैं।
क्यू2: आपके पीसीबी कारखाने की उत्पादन क्षमता के बारे में कैसे?
ए: हमारी मासिक उत्पादन क्षमता 50,000 वर्ग मीटर / माह और 5000 प्रकार / माह है।
क्यू3: अगर हमारे पास कोई पीसीबी फाइल / गेरबर फाइल नहीं है, तो केवल पीसीबी नमूना है, क्या आप इसे मेरे लिए तैयार कर सकते हैं?
ए: हां, हम पीसीबी को क्लोन करने में आपकी मदद कर सकते हैं।बस नमूना पीसीबी हमें भेजें, हम पीसीबी डिजाइन को क्लोन कर सकते हैं और उस पर काम कर सकते हैं।
क्यू4:आप आमतौर पर पीसीबी को कैसे शिप करेंगे?
ए: आम तौर पर छोटे पैकेजों के लिए, हम डीएचएल, यूपीएस, फेडेक्स डोर टू डोर सेवा द्वारा बोर्डों को शिप करेंगे, हम आपके शिपिंग खाते का उपयोग संग्रह करने के लिए कर सकते हैं या डीडीयू (आयात शुल्क अवैतनिक) डिलीवरी अवधि में शिप करने के लिए हमारे खाते का उपयोग कर सकते हैं।
300 किग्रा से अधिक के भारी माल के लिए, हम माल ढुलाई लागत बचाने के लिए आपके पीसीबी बोर्ड को जहाज या हवाई मार्ग से भेज सकते हैं।बेशक, अगर आपके पास अपना खुद का फारवर्डर है, तो हम आपके शिपमेंट से निपटने के लिए उनसे संपर्क कर सकते हैं।
Q5: के लिए आपका मानक लीड टाइम क्या है? उत्पादन?
ए: नमूना / प्रोटोटाइप (3 वर्गमीटर से कम):
1-2 परतें: 3 से 5 कार्य दिवस (त्वरित मोड़ सेवाओं के लिए सबसे तेज़ 24 घंटे)
4-8 परतें: 7 ~ 12 कार्य दिवस (त्वरित मोड़ सेवाओं के लिए सबसे तेज़ 48 घंटे)
बड़े पैमाने पर उत्पादन (200 वर्गमीटर से कम):
1-2 परतें: 7 से 12 कार्य दिवस
4-8 परतें: 10 से 15 कार्य दिवस
