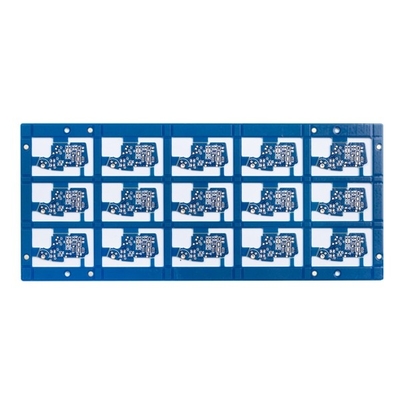

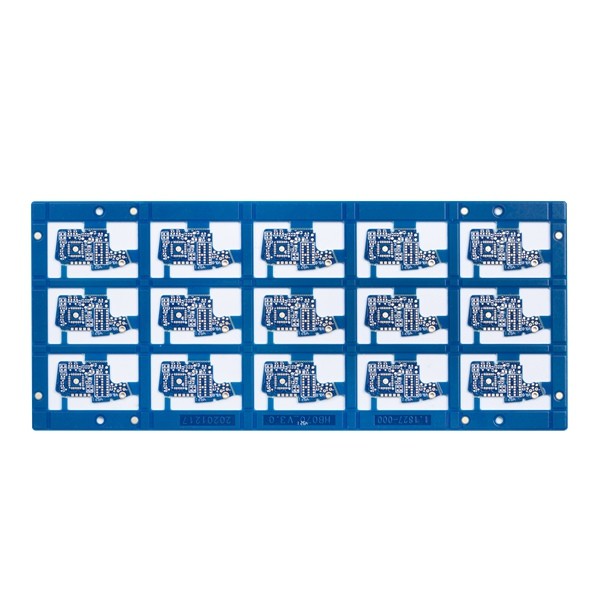

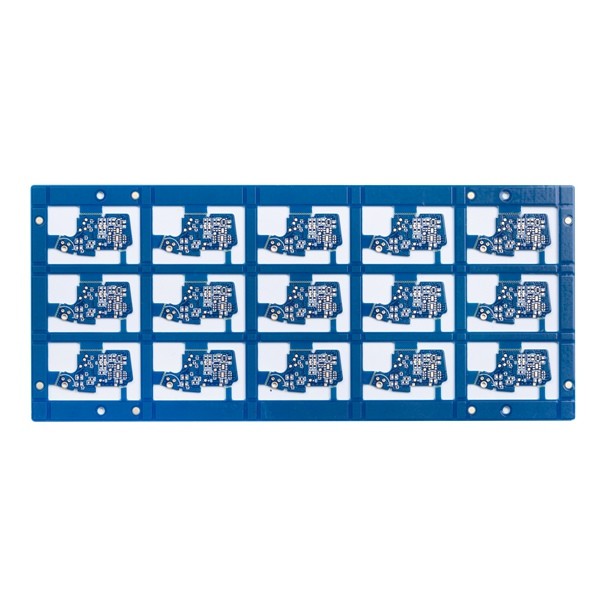

राल भरा होल फास्ट टर्नअराउंड पीसीबी विसर्जन गोल्ड 5mil ब्लू सोल्डर मास्क

राल भरा होल फास्ट टर्नअराउंड पीसीबी विसर्जन गोल्ड 5mil ब्लू सोल्डर मास्क

त्वरित मोड़ पीसीबी बोर्ड संचार उत्पाद राल भरा होल पीसीबी आधा होल पीसीबी प्रतिबाधा नियंत्रण फास्ट सर्किट

6L फास्ट टर्न राल-भरा-छेद पीसीबी

फास्ट टर्नअराउंड पीसीबी, हुआशेंगक्सिन सर्किट मुद्रित सर्किट बोर्डों के लिए एक पेशेवर निर्माता है।Huashengxin उत्पादों में 1 ~ 32L FR-4 PCB, IMS PCB, HDI बोर्ड, उच्च आवृत्ति PTFE बोर्ड और कठोर-फ्लेक्स बोर्ड आदि शामिल हैं। हम लचीली त्वरित टर्न उत्पादन सेवाएं (12 घंटे से 72 घंटे), साथ ही बड़ी मात्रा में छोटी मात्रा प्रदान करते हैं। पीसीबी निर्माण।और हमारे उत्पादों को व्यापक रूप से संचार उद्योग, बिजली आपूर्ति उपकरणों, कंप्यूटर नेटवर्क से लेकर एयरोस्पेस उद्योग तक लागू किया जाता है।

परतें: 1-32 परत, यदि परत 20L या 20L से घोड़ी है, तो बोर्ड की समीक्षा करने की आवश्यकता होगी।

अधिकतम फिनिश पैनल का आकार 740*500 एमएम है, लेकिन अगर पैनल साइड>600 एमएम है, तो इसकी समीक्षा करने की आवश्यकता होगी।

न्यूनतम पैनल आकार 5 * 5 मिमी है।

मुद्रित सर्किट बोर्डों के कच्चे माल में FR4, रोजर्स, हलोजन-मुक्त, उच्च TG सामग्री शामिल हैं ...

ब्लाइंड और दबे हुए होल लेमिनेशन प्रेस टाइम्स: एक ही कोर के साथ ≤3 बार दबाएं (>3 बार समीक्षा करने की आवश्यकता है)

पीसीबी मोटाई क्षमता 0.2 ~ 4.0 मिमी से है, अगर मोटाई 0.2 मिमी से कम है, या 4 मिमी से अधिक है, तो पहले इसकी समीक्षा करने की आवश्यकता होगी।

पीसीबी तांबे की मोटाई क्षमता: आंतरिक परत: 6 ओजेड (लेकिन तांबे की मोटाई 5 ओजेड 4 एल के लिए, ≥4 ओजेड 6 एल के लिए, ≥3 ओजेड 8 एल और ऊपर की समीक्षा की जाएगी)
बाहरी परत तांबा: 10 OZ (≥5 OZ की समीक्षा करने की आवश्यकता है)

धनुष और मोड़ सहिष्णुता 0.075% है।

न्यूनतम छेद आकार: 1) यदि बोर्ड मोटाई ≤2.0 मिमी, न्यूनतम छेद आकार 0.20 मिमी।यदि बोर्ड की मोटाई> 2.0 मिमी, न्यूनतम छेद का आकार: पहलू अनुपात: 10 (ड्रिल बिट के लिए)
2) यदि बोर्ड मोटाई: 0.8 मिमी, न्यूनतम छेद आकार 0.10 मिमी।यदि बोर्ड की मोटाई (1.2 मिमी, न्यूनतम छेद का आकार 0.15 मिमी)

मिलाप मुखौटा रंग: हरा, मैट हरा, नीला, मैट नीला, काला, मैट काला, पीला, लाल, सफेद, और आपके अनुरोध के रूप में।

सिल्कस्क्रीन रंग: सफेद, काला और आपके अनुरोध के रूप में

सतह समाप्त: HASL, LF-HASL, ENIG, विसर्जन Sn, OSP, चयनात्मक ENIG + OSP, विसर्जन चांदी, ENEPIG, कठोर सोना चढ़ाना, आदि।

सामान्य प्रश्न:
Q1:मुझे कोटेशन कैसे मिल सकता है?
ए: कृपया हमें Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB प्रारूप के साथ gerber फ़ाइल भेजें और मांग मात्रा प्रदान करें।हम तदनुसार उद्धरण प्रदान करेंगे।

प्रश्न 2:क्या आप पिक्चर फाइल से पीसीबी का निर्माण कर सकते हैं?
ए: नहीं। लेकिन अगर आप हमें एक नमूना पीसीबी भेज सकते हैं, तो हम इसके डिजाइन को क्लोन कर सकते हैं और इसे तैयार कर सकते हैं।

Q3:क्या आपके पास स्टॉक में पीसीबी है.
ए: अधिकांश पीसीबी बोर्ड अनुकूलित किए जाते हैं, और उनके पास अलग-अलग डिज़ाइन होते हैं, हम उन्हें ग्राहकों द्वारा प्रदान की गई जेरबर फाइलों के अनुसार उत्पादित करते हैं।

Q4:आप आमतौर पर किन FR4 सामग्रियों का उपयोग करते हैं?

ए: किंगबोर्ड, आईटीईक्यू, शेंगई ...

क्यू5:आप आमतौर पर किस तरह के शिपमेंट तरीके का उपयोग करते हैं?
ए: छोटी मात्रा के आदेश के लिए, हम हमेशा डीएचएल, यूपीएस, फेडेक्स द्वारा डोर टू डोर सेवा द्वारा बोर्डों को शिप करने का सुझाव देते हैं, हम आपके शिपिंग खाते का उपयोग संग्रह करने के लिए कर सकते हैं या डीडीयू (आयात शुल्क अवैतनिक) डिलीवरी अवधि में शिप करने के लिए हमारे खाते का उपयोग कर सकते हैं।
और बड़ी मात्रा के आदेश के लिए, माल ढुलाई लागत को बचाने के लिए, हम हवाई या समुद्र द्वारा शिपमेंट की व्यवस्था करने का सुझाव देंगे, बेशक, यदि आपके पास अपना खुद का फारवर्डर है और हमें जानकारी प्रदान कर सकता है, तो हम शिपमेंट की व्यवस्था करने के लिए उनसे संपर्क कर सकते हैं।
