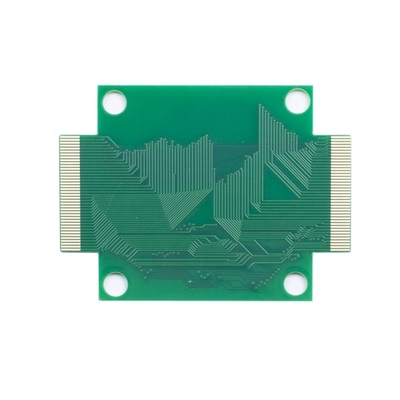

गोल्ड फिंगर प्लेटिंग क्विक टर्न पीसीबी बोर्ड प्रोटोटाइप टू साइड्स 1.6mm 1OZ

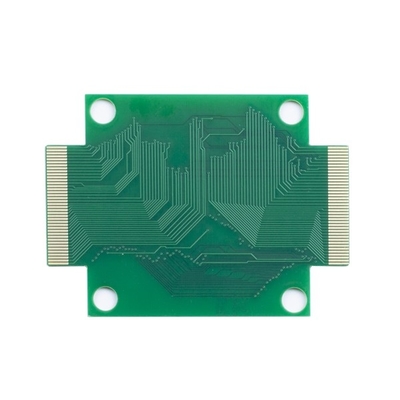

 गोल्ड फिंगर प्लेटिंग क्विक टर्न पीसीबी बोर्ड प्रोटोटाइप टू साइड्स 1.6mm 1OZ

क्विक टर्न पीसीबी बोर्ड्स गोल्ड फिंगर प्लेटिंग हार्ड गोल्ड फास्ट टर्न पीसीबी क्विक प्रोटोटाइप सैंपल ऑर्डर और भारी मात्रा:

4L फास्ट गोल्ड फिंगर प्रिंटेड सर्किट बोर्ड

HSX सर्किट 10,000 वर्ग मीटर के कुल उत्पादन क्षेत्र को कवर करता है, जिसमें 350 से अधिक कर्मचारी कार्यरत हैं, और हर महीने 5,000 से अधिक PCB प्रकार का उत्पादन करते हैं।हमारे उत्पादों का व्यापक रूप से कई उद्योगों, संचार, बिजली आपूर्ति, कंप्यूटर नेटवर्क, डिजिटल उत्पादों, औद्योगिक नियंत्रण, विज्ञान और शिक्षा, चिकित्सा उपकरणों और एयरोस्पेस आदि में उपयोग किया जाता है।

अधिकतम परतें 32 परत हैं (≥20 परत की समीक्षा करने की आवश्यकता है)

अधिकतम फिनिश पैनल का आकार 740 * 500 एमएम है, लेकिन अगर पैनल साइड> 600 एमएम है, तो बोर्ड की समीक्षा करने की आवश्यकता होगी

न्यूनतम फिनिश पैनल का आकार 5 * 5 मिमी . है

पीसीबी सामग्री में पीआई + एफआर 4, एफआर 4, रोजर्स, ईच शामिल हैं

पीसीबी मोटाई क्षमता 0.2~4.0mm है (समीक्षा की जरूरत है जब <0.2 मिमी, या> 4 मिमी) (और बोर्ड मोटाई के साथ HASL सतह नहीं कर सकते </=0.6mm)

आंतरिक और बाहरी आधार तांबे की क्षमता तांबे की मोटाई: न्यूनतम 0.3 / 0.5oz, अधिकतम 3oz, अग्रिम 4-6oz

धनुष और मोड़ सहिष्णुता: 0.075%

मिलाप मुखौटा मोटाई क्षमता: मानक 15-20um;उन्नत: 35um

न्यूनतम मिलाप मुखौटा पुल चौड़ाई क्षमता: हरा 4mil, अन्य रंग 4.8mil

सोल्डर मास्क भरने की क्षमता: 0.1-0.5mm

सोल्डर मास्क का रंग हरा, मैट हरा, नीला, मैट नीला, काला, मैट काला, पीला, लाल, सफेद, आदि शामिल है।

पीसीबी सिल्क्सस्क्रीन में सफेद, काला और आपके अनुरोध के रूप में शामिल हैं

छीलने योग्य मुखौटा मोटाई क्षमता: 500-1000um

ओएसपी क्षमता की ऑक्सीकरण फिल्म: 0.2-0.5um

Q1: आप एक कारखाने या व्यापार कंपनी हैं?
एक: हाँ, हम कारखाने हैं, हमारे पास स्वतंत्र त्वरित मोड़ प्रोटोटाइप पीसीबी निर्माण और बड़ी मात्रा में पीसीबी उत्पादन लाइनें हैं।

Q2: उत्पादन के लिए आप किस तरह का PCB फाइल फॉर्मेट स्वीकार कर सकते हैं?
ए: गेरबर, प्रोटेल 99SE, प्रोटेल डीएक्सपी, पावर पीसीबी, सीएएम 350, ओडीबी + (टीजीजेड)

Q3: क्या मेरी पीसीबी फाइलें सुरक्षित हैं जब मैं उन्हें निर्माण के लिए आपके पास जमा करता हूं?
ए: हम ग्राहक के कॉपीराइट का सम्मान करते हैं और आपकी फाइलों के साथ किसी और के लिए पीसीबी का निर्माण तब तक नहीं करेंगे जब तक हमें आपकी ओर से लिखित अनुमति नहीं मिलती है, न ही हम इन फाइलों को किसी अन्य तीसरे पक्ष के साथ साझा करेंगे।और यदि आवश्यक हो तो हम क्लाइंट के साथ एनडीए पर हस्ताक्षर कर सकते हैं।

Q4: अगर हमारे पास कोई PCB फाइल / Gerber फाइल नहीं है, तो केवल PCB सैंपल है, क्या आप इसे मेरे लिए तैयार कर सकते हैं?
ए: हां, हम पीसीबी को क्लोन करने में आपकी मदद कर सकते हैं।बस नमूना पीसीबी हमें भेजें, हम पीसीबी डिजाइन को क्लोन कर सकते हैं और उस पर काम कर सकते हैं।

Q5: पीसीबी के लिए आपका मानक लीड टाइम क्या है?
ए: नमूना / प्रोटोटाइप (3 वर्गमीटर से कम):
1-2 परतें: 3 से 5 कार्य दिवस (त्वरित मोड़ सेवाओं के लिए सबसे तेज़ 24 घंटे)
4-8 परतें: 7 ~ 12 कार्य दिवस (त्वरित मोड़ सेवाओं के लिए सबसे तेज़ 48 घंटे)
बड़े पैमाने पर उत्पादन (200 वर्गमीटर से कम):
1-2 परतें: 7 से 12 कार्य दिवस
4-8 परतें: 10 से 15 कार्य दिवस
