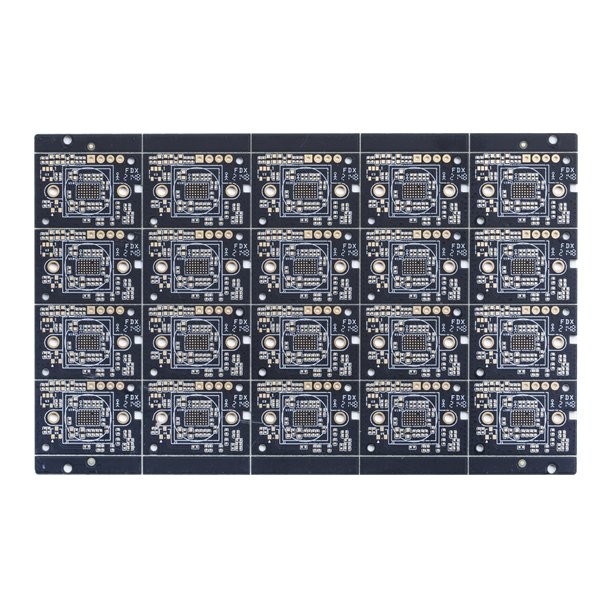

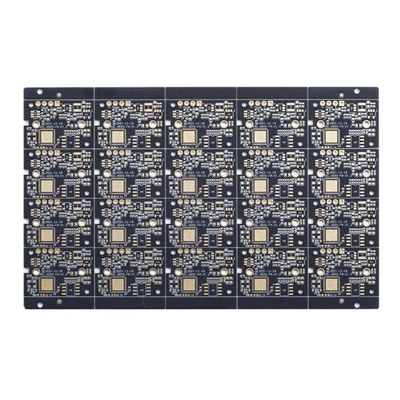

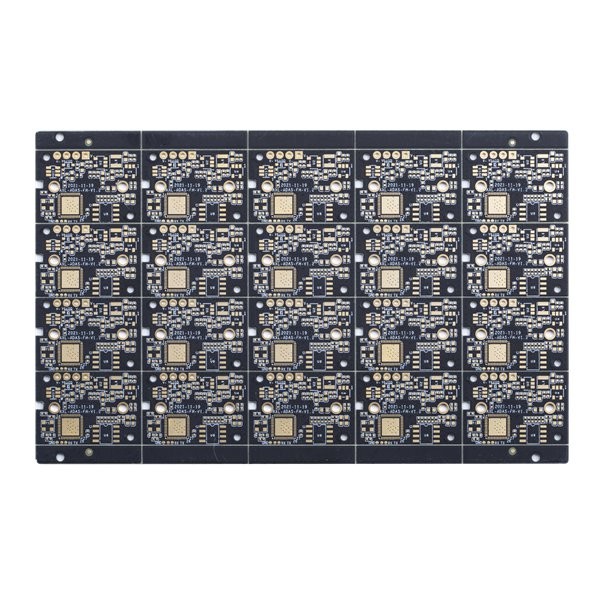

प्रतिबाधा नियंत्रण त्वरित बदलाव पीसीबी FR4 TG130 छोटा BGA 4 परत PCB

प्रतिबाधा नियंत्रण त्वरित टर्नअराउंड पीसीबी FR4 TG130 छोटा BGA 4 परत PCB

त्वरित मोड़ पीसीबी बोर्ड औद्योगिक उत्पाद प्रतिबाधा नियंत्रण राल भरा छेद और चढ़ाना छोटा बीजीए

4L फास्ट ब्लैक प्रिंटेड सर्किट बोर्ड

HSX सर्किट 10,000 वर्ग मीटर के कुल उत्पादन क्षेत्र को कवर करता है, जिसमें 350 से अधिक कर्मचारी कार्यरत हैं, और हर महीने 5,000 से अधिक PCB प्रकार का उत्पादन करते हैं।हमारे उत्पादों का व्यापक रूप से कई उद्योगों, संचार, बिजली आपूर्ति, कंप्यूटर नेटवर्क, डिजिटल उत्पादों, औद्योगिक नियंत्रण, विज्ञान और शिक्षा, चिकित्सा उपकरणों और एयरोस्पेस आदि में उपयोग किया जाता है।

अधिकतम परतें 32 परत हैं (≥20 परत की समीक्षा करने की आवश्यकता है)

अधिकतम फिनिश पैनल का आकार 740 * 500 एमएम है, लेकिन अगर पैनल साइड> 600 एमएम है, तो बोर्ड की समीक्षा करने की आवश्यकता होगी

न्यूनतम फिनिश पैनल का आकार 5 * 5 मिमी . है

पीसीबी सामग्री में पीआई + एफआर 4, एफआर 4, रोजर्स, ईच शामिल हैं

पीसीबी मोटाई क्षमता 0.2~4.0mm है (समीक्षा की जरूरत है जब <0.2 मिमी, या> 4 मिमी) (और बोर्ड मोटाई के साथ HASL सतह नहीं कर सकते </=0.6mm)

आंतरिक और बाहरी आधार तांबे की क्षमता तांबे की मोटाई: न्यूनतम 0.3 / 0.5oz, अधिकतम 3oz, अग्रिम 4-6oz

धनुष और मोड़ सहिष्णुता: 0.075%

न्यूनतम।छेद का आकार: 0.15 मिमी (0.15 मिमी से छोटा होने पर बोर्ड की समीक्षा करने की आवश्यकता है)

एचडीआई न्यूनतम ड्रिल होल क्षमता: 0.08-0.10 मिमी

पीसीबी ट्रैक / गैप क्षमता: 3 मिली (0.075 मिमी)

पीसीबी रूपरेखा विधि: रूटिंग/वी-कट/पंचिंग

मिलाप मुखौटा मोटाई क्षमता: मानक 15-20um;उन्नत: 35um

न्यूनतम मिलाप मुखौटा पुल चौड़ाई क्षमता: हरा 4mil, अन्य रंग 4.8mil

सोल्डर मास्क भरने की क्षमता: 0.1-0.5mm

सोल्डर मास्क का रंग हरा, मैट हरा, नीला, मैट नीला, काला, मैट काला, पीला, लाल, सफेद, आदि शामिल है।

पीसीबी सिल्क्सस्क्रीन में सफेद, काला और आपके अनुरोध के रूप में शामिल हैं

छीलने योग्य मुखौटा मोटाई क्षमता: 500-1000um

ओएसपी क्षमता की ऑक्सीकरण फिल्म: 0.2-0.5um

HSX सर्किट के लाभ:

1) पेशेवर विनिर्माण पीसीबी 10 साल के लिए

2) उच्च अंत स्थिति, व्यावसायिक उत्पादन लाइन

3) स्थिर और परिपक्व विनिर्माण प्रौद्योगिकी

4) उच्च विश्वसनीयता गुणवत्ता आश्वासन

5)व्यापक बाजार सेवा प्रणाली

6) त्वरित प्रतिक्रिया, तेजी से वितरण

सामान्य प्रश्न:
Q1: अपने न्यूनतम आदेश मात्रा क्या है?
ए: नहीं MOQ। मात्रा केवल कीमत को प्रभावित करेगी।आरएफक्यू के लिए कृपया हमसे संपर्क करें।

Q2: आप आमतौर पर पीसीबी को कैसे शिप करेंगे?
ए: आम तौर पर छोटे पैकेजों के लिए, हम डीएचएल, यूपीएस, फेडेक्स डोर टू डोर सेवा द्वारा बोर्डों को शिप करेंगे, हम आपके शिपिंग खाते का उपयोग संग्रह करने के लिए कर सकते हैं या डीडीयू (आयात शुल्क अवैतनिक) डिलीवरी अवधि में शिप करने के लिए हमारे खाते का उपयोग कर सकते हैं।
300 किग्रा से अधिक के भारी माल के लिए, हम माल ढुलाई लागत बचाने के लिए आपके पीसीबी बोर्ड को जहाज या हवाई मार्ग से भेज सकते हैं।बेशक, अगर आपके पास अपना खुद का फारवर्डर है, तो हम आपके शिपमेंट से निपटने के लिए उनसे संपर्क कर सकते हैं।

प्रश्न 3: आपके पीसीबी कारखाने की उत्पादन क्षमता के बारे में कैसे?
ए: हमारी मासिक उत्पादन क्षमता 50,000 वर्ग मीटर / माह और 5000 प्रकार / माह है।

Q4: आपने किन देशों के साथ काम किया है?
ए: यूएसए, कनाडा, इटली, जर्मनी, यूके, स्पेन, फ्रांस, रूस, ईरान, तुर्की, चेक गणराज्य, ऑस्ट्रिया, ऑस्ट्रेलिया, ब्राजील, जापान, भारत आदि।

Q5: क्या आप PCB असेंबली सेवाएं भी प्रदान करते हैं?
300 किग्रा से अधिक के भारी माल के लिए, हम माल ढुलाई लागत बचाने के लिए आपके पीसीबी बोर्ड को जहाज या हवाई मार्ग से भेज सकते हैं।बेशक, अगर आपके पास अपना खुद का फारवर्डर है, तो हम आपके शिपमेंट से निपटने के लिए उनसे संपर्क कर सकते हैं।
