ब्लू सोल्डर क्विक टर्न पीसीबी बोर्ड फैब्रिकेशन FR4 IT180 TG180 . का विरोध करता है

ब्लू सोल्डर क्विक टर्न पीसीबी बोर्ड फैब्रिकेशन FR4 IT180 TG180 . का विरोध करता है

क्विक टर्न पीसीबी बोर्ड्स ब्लू सोल्डर रेसिस्टेंट क्विक टर्न पीसीबी मैन्युफैक्चरर्स पीसीबी फैब्रिकेशन एंड असेंबली पीसीबी मैन्युफैक्चरिंग

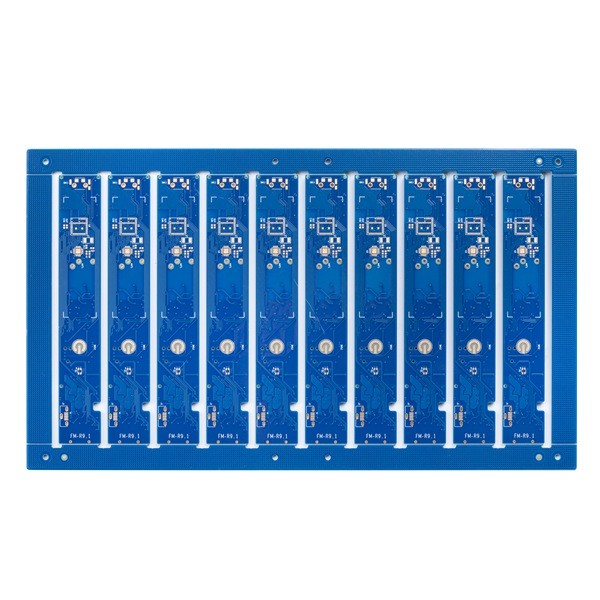

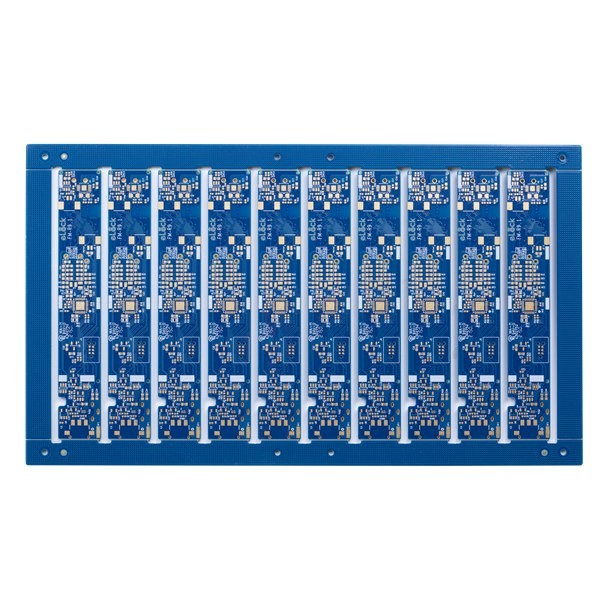

4L TG180 फास्ट ब्लू सोल्डर मास्क बोर्ड

HSX सर्किट 10,000 वर्ग मीटर के कुल उत्पादन क्षेत्र को कवर करता है, जिसमें 350 से अधिक कर्मचारी कार्यरत हैं, और हर महीने 5,000 से अधिक PCB प्रकार का उत्पादन करते हैं।हमारे उत्पादों का व्यापक रूप से कई उद्योगों, संचार, बिजली आपूर्ति, कंप्यूटर नेटवर्क, डिजिटल उत्पादों, औद्योगिक नियंत्रण, विज्ञान और शिक्षा, चिकित्सा उपकरणों और एयरोस्पेस आदि में उपयोग किया जाता है।

अधिकतम परतें 32 परत हैं (≥20 परत की समीक्षा करने की आवश्यकता है)

अधिकतम फिनिश पैनल का आकार 740 * 500 एमएम है, लेकिन अगर पैनल साइड> 600 एमएम है, तो बोर्ड की समीक्षा करने की आवश्यकता होगी

न्यूनतम फिनिश पैनल का आकार 5 * 5 मिमी . है

पीसीबी सामग्री में पीआई + एफआर 4, एफआर 4, रोजर्स, ईच शामिल हैं

पीसीबी मोटाई क्षमता 0.2~4.0mm है (समीक्षा की जरूरत है जब <0.2 मिमी, या> 4 मिमी) (और बोर्ड मोटाई के साथ HASL सतह नहीं कर सकते </=0.6mm)

आंतरिक और बाहरी आधार तांबे की क्षमता तांबे की मोटाई: न्यूनतम 0.3 / 0.5oz, अधिकतम 3oz, अग्रिम 4-6oz

धनुष और मोड़ सहिष्णुता: 0.075%

न्यूनतम।छेद का आकार: 0.15 मिमी (0.15 मिमी से छोटा होने पर बोर्ड की समीक्षा करने की आवश्यकता है)

एचडीआई न्यूनतम ड्रिल होल क्षमता: 0.08-0.10 मिमी

पीसीबी ट्रैक / गैप क्षमता: 3 मिली (0.075 मिमी)

पीसीबी रूपरेखा विधि: रूटिंग/वी-कट/पंचिंग

मिलाप मुखौटा मोटाई क्षमता: मानक 15-20um;उन्नत: 35um

न्यूनतम मिलाप मुखौटा पुल चौड़ाई क्षमता: हरा 4mil, अन्य रंग 4.8mil

सोल्डर मास्क भरने की क्षमता: 0.1-0.5mm

सोल्डर मास्क का रंग हरा, मैट हरा, नीला, मैट नीला, काला, मैट काला, पीला, लाल, सफेद, आदि शामिल है।

पीसीबी सिल्क्सस्क्रीन में सफेद, काला और आपके अनुरोध के रूप में शामिल हैं

छीलने योग्य मुखौटा मोटाई क्षमता: 500-1000um

ओएसपी क्षमता की ऑक्सीकरण फिल्म: 0.2-0.5um

HSX सर्किट के लाभ:

1) पेशेवर विनिर्माण पीसीबी 10 साल के लिए

2) उच्च अंत स्थिति, व्यावसायिक उत्पादन लाइन

3) स्थिर और परिपक्व विनिर्माण प्रौद्योगिकी

4) उच्च विश्वसनीयता गुणवत्ता आश्वासन

5)व्यापक बाजार सेवा प्रणाली

6) त्वरित प्रतिक्रिया, तेजी से वितरण

सामान्य प्रश्न:

Q1: आप एक कारखाने या व्यापार कंपनी हैं?
एक: हाँ, हम कारखाने हैं, हमारे पास स्वतंत्र त्वरित मोड़ प्रोटोटाइप पीसीबी निर्माण और बड़ी मात्रा में पीसीबी उत्पादन लाइनें हैं।

Q2: आपके पीसीबी कारखाने की उत्पादन क्षमता के बारे में कैसे?
ए: हमारी मासिक उत्पादन क्षमता 50,000 वर्ग मीटर / माह और 5000 प्रकार / माह है।

Q3: अगर हमारे पास कोई पीसीबी फाइल / गेरबर फाइल नहीं है, तो केवल पीसीबी नमूना है, क्या आप इसे मेरे लिए तैयार कर सकते हैं?
ए: हां, हम पीसीबी को क्लोन करने में आपकी मदद कर सकते हैं।बस नमूना पीसीबी हमें भेजें, हम पीसीबी डिजाइन को क्लोन कर सकते हैं और उस पर काम कर सकते हैं।

Q4:आप आमतौर पर पीसीबी को कैसे शिप करेंगे?
ए: आम तौर पर छोटे पैकेजों के लिए, हम डीएचएल, यूपीएस, फेडेक्स डोर टू डोर सेवा द्वारा बोर्डों को शिप करेंगे, हम आपके शिपिंग खाते का उपयोग संग्रह करने के लिए कर सकते हैं या डीडीयू (आयात शुल्क अवैतनिक) डिलीवरी अवधि में शिप करने के लिए हमारे खाते का उपयोग कर सकते हैं।
300 किग्रा से अधिक के भारी माल के लिए, हम माल ढुलाई लागत बचाने के लिए आपके पीसीबी बोर्ड को जहाज या हवाई मार्ग से भेज सकते हैं।बेशक, अगर आपके पास अपना खुद का फारवर्डर है, तो हम आपके शिपमेंट से निपटने के लिए उनसे संपर्क कर सकते हैं।

Q5: उत्पादन के लिए आपका मानक नेतृत्व समय क्या है??
ए: नमूना / प्रोटोटाइप (3 वर्गमीटर से कम):
1-2 परतें: 3 से 5 कार्य दिवस (त्वरित मोड़ सेवाओं के लिए सबसे तेज़ 24 घंटे)
4-8 परतें: 7 ~ 12 कार्य दिवस (त्वरित मोड़ सेवाओं के लिए सबसे तेज़ 48 घंटे)
बड़े पैमाने पर उत्पादन (200 वर्गमीटर से कम):
1-2 परतें: 7 से 12 कार्य दिवस
4-8 परतें: 10 से 15 कार्य दिवस
