उच्च टीजी कठोर मुद्रित सर्किट बोर्ड एफआर 4 टीजी 170 1.6 मिमी त्वरित मोड़ पीसीबी

उच्च टीजी कठोर मुद्रित सर्किट बोर्ड एफआर 4 टीजी 170 1.6 मिमी त्वरित मोड़ पीसीबी

क्विक टर्न पीसीबी बोर्ड हाई टीजी रैपिड टर्न पीसीबी बोर्ड मैन्युफैक्चरिंग प्रिंटेड सर्किट बोर्ड फैब्रिकेशन:

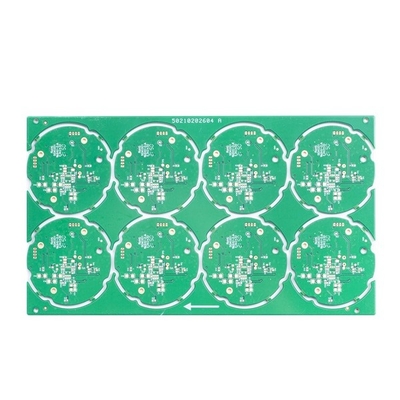

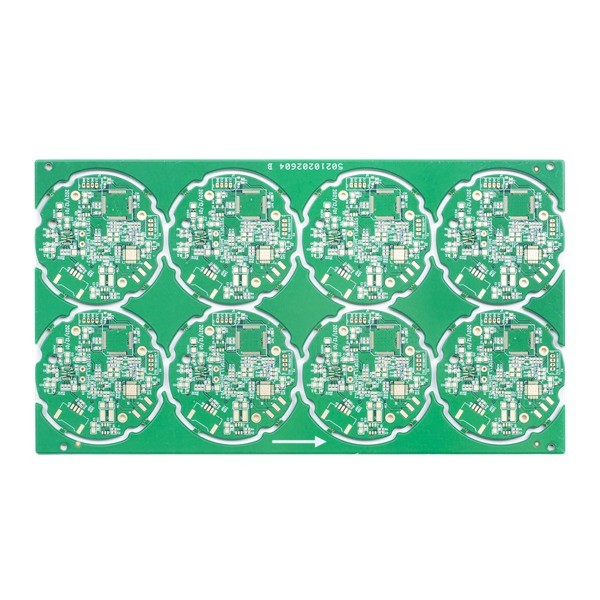

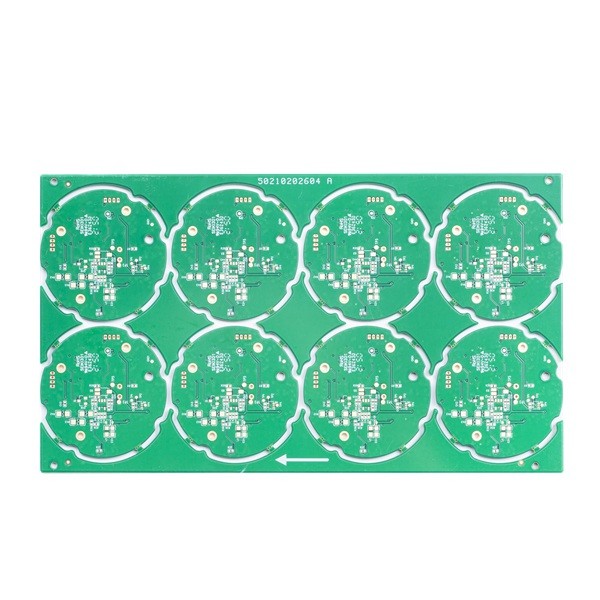

4L हाई टीजी फास्ट टर्न प्रिंटेड सर्किट बोर्ड

HSX सर्किट 10,000 वर्ग मीटर के कुल उत्पादन क्षेत्र को कवर करता है, जिसमें 350 से अधिक कर्मचारी कार्यरत हैं, और हर महीने 5,000 से अधिक PCB प्रकार का उत्पादन करते हैं।हमारे उत्पादों का व्यापक रूप से कई उद्योगों, संचार, बिजली आपूर्ति, कंप्यूटर नेटवर्क, डिजिटल उत्पादों, औद्योगिक नियंत्रण, विज्ञान और शिक्षा, चिकित्सा उपकरणों और एयरोस्पेस आदि में उपयोग किया जाता है।

अधिकतम परतें 32 परत हैं (≥20 परत की समीक्षा करने की आवश्यकता है)

अधिकतम फिनिश पैनल का आकार 740 * 500 एमएम है, लेकिन अगर पैनल साइड> 600 एमएम है, तो बोर्ड की समीक्षा करने की आवश्यकता होगी

न्यूनतम फिनिश पैनल का आकार 5 * 5 मिमी . है

पीसीबी सामग्री में पीआई + एफआर 4, एफआर 4, रोजर्स, ईच शामिल हैं

पीसीबी मोटाई क्षमता 0.2~4.0mm है (समीक्षा की जरूरत है जब <0.2 मिमी, या> 4 मिमी) (और बोर्ड मोटाई के साथ HASL सतह नहीं कर सकते </=0.6mm)

आंतरिक और बाहरी आधार तांबे की क्षमता तांबे की मोटाई: न्यूनतम 0.3 / 0.5oz, अधिकतम 3oz, अग्रिम 4-6oz

धनुष और मोड़ सहिष्णुता: 0.075%

न्यूनतम।छेद का आकार: 0.15 मिमी (0.15 मिमी से छोटा होने पर बोर्ड की समीक्षा करने की आवश्यकता है)

एचडीआई न्यूनतम ड्रिल होल क्षमता: 0.08-0.10 मिमी

पीसीबी ट्रैक / गैप क्षमता: 3 मिली (0.075 मिमी)

पीसीबी रूपरेखा विधि: रूटिंग/वी-कट/पंचिंग

मिलाप मुखौटा मोटाई क्षमता: मानक 15-20um;उन्नत: 35um

न्यूनतम मिलाप मुखौटा पुल चौड़ाई क्षमता: हरा 4mil, अन्य रंग 4.8mil

सोल्डर मास्क भरने की क्षमता: 0.1-0.5mm

सोल्डर मास्क का रंग हरा, मैट हरा, नीला, मैट नीला, काला, मैट काला, पीला, लाल, सफेद, आदि शामिल है।

पीसीबी सिल्क्सस्क्रीन में सफेद, काला और आपके अनुरोध के रूप में शामिल हैं

छीलने योग्य मुखौटा मोटाई क्षमता: 500-1000um

ओएसपी क्षमता की ऑक्सीकरण फिल्म: 0.2-0.5um

HSX सर्किट के लाभ:

1) पेशेवर विनिर्माण पीसीबी 10 साल के लिए

2) उच्च अंत स्थिति, व्यावसायिक उत्पादन लाइन

3) स्थिर और परिपक्व विनिर्माण प्रौद्योगिकी

4) उच्च विश्वसनीयता गुणवत्ता आश्वासन

5)व्यापक बाजार सेवा प्रणाली

6) त्वरित प्रतिक्रिया, तेजी से वितरण

सामान्य प्रश्न:
Q1: मुझे कोटेशन कैसे मिल सकता है?
ए: कृपया हमें Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB प्रारूप के साथ gerber फ़ाइल भेजें और मांग मात्रा प्रदान करें।हम तदनुसार उद्धरण प्रदान करेंगे।

प्रश्न 2: क्या आप पिक्चर फाइल से पीसीबी का निर्माण कर सकते हैं?
ए: नहीं। लेकिन अगर आप हमें एक नमूना पीसीबी भेज सकते हैं, तो हम इसके डिजाइन को क्लोन कर सकते हैं और इसे तैयार कर सकते हैं।

Q3: क्या आपके पास स्टॉक में पीसीबी है.
ए: अधिकांश पीसीबी बोर्ड अनुकूलित किए जाते हैं, और उनके पास अलग-अलग डिज़ाइन होते हैं, हम उन्हें ग्राहकों द्वारा प्रदान की गई जेरबर फाइलों के अनुसार उत्पादित करते हैं।

Q4: आप आमतौर पर किन FR4 सामग्रियों का उपयोग करते हैं?

ए: किंगबोर्ड, आईटीईक्यू, शेंगई ...

क्यू5:आप आमतौर पर किस प्रकार के शिपमेंट तरीके का उपयोग करते हैं?
ए: छोटी मात्रा के आदेश के लिए, हम हमेशा डीएचएल, यूपीएस, फेडेक्स द्वारा डोर टू डोर सेवा द्वारा बोर्डों को शिप करने का सुझाव देते हैं, हम आपके शिपिंग खाते का उपयोग संग्रह करने के लिए कर सकते हैं या डीडीयू (आयात शुल्क अवैतनिक) डिलीवरी अवधि में शिप करने के लिए हमारे खाते का उपयोग कर सकते हैं।
और बड़ी मात्रा के आदेश के लिए, माल ढुलाई लागत को बचाने के लिए, हम हवाई या समुद्र द्वारा शिपमेंट की व्यवस्था करने का सुझाव देंगे, बेशक, यदि आपके पास अपना खुद का फारवर्डर है और हमें जानकारी प्रदान कर सकता है, तो हम शिपमेंट की व्यवस्था करने के लिए उनसे संपर्क कर सकते हैं।
