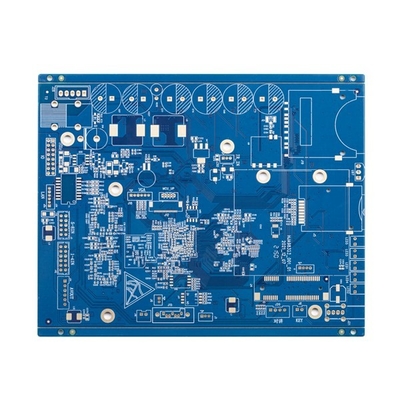

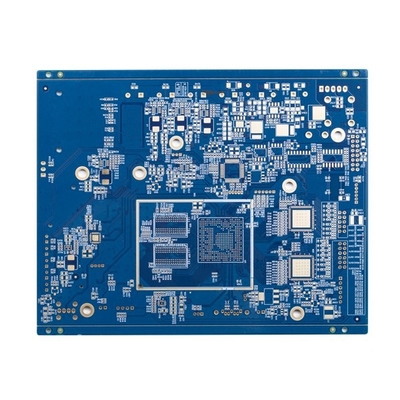

ब्लू सोल्डर मास्क क्विक टर्न पीसीबी बोर्ड प्रोटोटाइप 4.8mil 1.6mm

ब्लू सोल्डर मास्क क्विक टर्न पीसीबी बोर्ड प्रोटोटाइप 4.8mil 1.6mm

त्वरित मोड़ पीसीबी बोर्ड प्रतिबाधा नियंत्रण संचार उपकरण ब्लू सोल्डर मास्क त्वरित प्रोटोटाइप

4L प्रतिबाधा नियंत्रण फास्ट टर्न प्रिंटेड सर्किट बोर्ड

अधिकतम परतें 32 परत हैं (≥20 परत की समीक्षा करने की आवश्यकता है)

अधिकतम फिनिश पैनल का आकार 740 * 500 एमएम है, लेकिन अगर पैनल साइड> 600 एमएम है, तो बोर्ड की समीक्षा करने की आवश्यकता होगी

न्यूनतम फिनिश पैनल का आकार 5 * 5 मिमी . है
पीसीबी सामग्री में पीआई + एफआर 4, एफआर 4, रोजर्स, ईच शामिल हैं
पीसीबी मोटाई क्षमता 0.2~4.0mm है (समीक्षा की जरूरत है जब <0.2 मिमी, या> 4 मिमी) (और बोर्ड मोटाई के साथ HASL सतह नहीं कर सकते </=0.6mm)

आंतरिक और बाहरी आधार तांबे की क्षमता तांबे की मोटाई: न्यूनतम 0.3 / 0.5oz, अधिकतम 3oz, अग्रिम 4-6oz

धनुष और मोड़ सहिष्णुता: 0.075%

न्यूनतम।छेद का आकार: 0.15 मिमी (0.15 मिमी से छोटा होने पर बोर्ड की समीक्षा करने की आवश्यकता है)

एचडीआई न्यूनतम ड्रिल होल क्षमता: 0.08-0.10 मिमी
पीसीबी ट्रैक / गैप क्षमता: 3 मिली (0.075 मिमी)
पीसीबी रूपरेखा विधि: रूटिंग/वी-कट/पंचिंग

मिलाप मुखौटा मोटाई क्षमता: मानक 15-20um;उन्नत: 35um

न्यूनतम मिलाप मुखौटा पुल चौड़ाई क्षमता: हरा 4mil, अन्य रंग 4.8mil

सोल्डर मास्क भरने की क्षमता: 0.1-0.5mm

सोल्डर मास्क का रंग हरा, मैट हरा, नीला, मैट नीला, काला, मैट काला, पीला, लाल, सफेद, आदि शामिल है।
पीसीबी सिल्क्सस्क्रीन में सफेद, काला और आपके अनुरोध के रूप में शामिल हैं

छीलने योग्य मुखौटा मोटाई क्षमता: 500-1000um
ओएसपी क्षमता की ऑक्सीकरण फिल्म: 0.2-0.5um

सामान्य प्रश्न:

Q1: आप एक कारखाने या व्यापार कंपनी हैं?
एक: हाँ, हम कारखाने हैं, हमारे पास स्वतंत्र त्वरित मोड़ प्रोटोटाइप पीसीबी निर्माण और बड़ी मात्रा में पीसीबी उत्पादन लाइनें हैं।

Q2: उत्पादन के लिए आप किस तरह का PCB फाइल फॉर्मेट स्वीकार कर सकते हैं?
ए: गेरबर, प्रोटेल 99SE, प्रोटेल डीएक्सपी, पावर पीसीबी, सीएएम 350, ओडीबी + (टीजीजेड)

Q3: क्या मेरी पीसीबी फाइलें सुरक्षित हैं जब मैं उन्हें निर्माण के लिए आपके पास जमा करता हूं?
ए: हम ग्राहक के कॉपीराइट का सम्मान करते हैं और आपकी फाइलों के साथ किसी और के लिए पीसीबी का निर्माण तब तक नहीं करेंगे जब तक हमें आपकी ओर से लिखित अनुमति नहीं मिलती है, न ही हम इन फाइलों को किसी अन्य तीसरे पक्ष के साथ साझा करेंगे।और यदि आवश्यक हो तो हम क्लाइंट के साथ एनडीए पर हस्ताक्षर कर सकते हैं।

Q4: अगर हमारे पास कोई PCB फाइल / Gerber फाइल नहीं है, तो केवल PCB सैंपल है, क्या आप इसे मेरे लिए तैयार कर सकते हैं?
ए: हां, हम पीसीबी को क्लोन करने में आपकी मदद कर सकते हैं।बस नमूना पीसीबी हमें भेजें, हम पीसीबी डिजाइन को क्लोन कर सकते हैं और उस पर काम कर सकते हैं।

Q5: पीसीबी के लिए आपका मानक लीड टाइम क्या है?
ए: नमूना / प्रोटोटाइप (3 वर्गमीटर से कम):
1-2 परतें: 3 से 5 कार्य दिवस (त्वरित मोड़ सेवाओं के लिए सबसे तेज़ 24 घंटे)
4-8 परतें: 7 ~ 12 कार्य दिवस (त्वरित मोड़ सेवाओं के लिए सबसे तेज़ 48 घंटे)
बड़े पैमाने पर उत्पादन (200 वर्गमीटर से कम):
1-2 परतें: 7 से 12 कार्य दिवस
4-8 परतें: 10 से 15 कार्य दिवस

Q6: आप क्या भुगतान स्वीकार करते हैं?
ए: वायर ट्रांसफर (टी / टी) या लेटर ऑफ क्रेडिट (एल / सी) या पेपैल (केवल 500 यूएसडी से कम के छोटे मूल्य के लिए)
