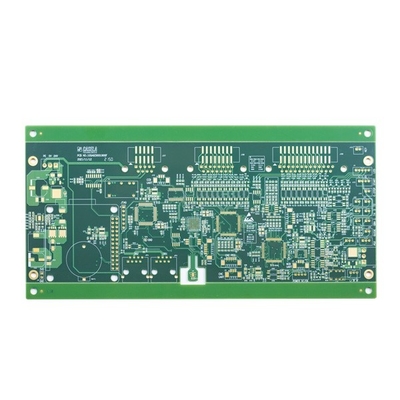

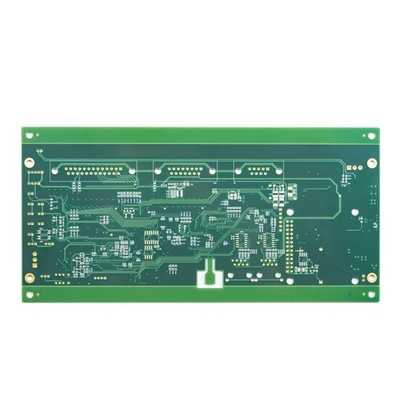

हलोजन फ्री क्विक टर्न पीसीबी प्रोटोटाइप FR4 S1150G 6mil प्रतिबाधा नियंत्रण

हलोजन फ्री क्विक टर्न पीसीबी प्रोटोटाइप FR4 S1150G 6mil प्रतिबाधा नियंत्रण

क्विक टर्न पीसीबी बोर्ड हलोजन फ्री मटेरियल इम्पीडेंस कंट्रोल रेजिन भरा हुआ वायस फास्ट डिमांड रैपिड मैसिव ऑर्डर

4L फास्ट टर्न हलोजन मुक्त मुद्रित सर्किट बोर्ड

2010 में स्थापित, शेन्ज़ेन हुआशेंगक्सिन सर्किट मुद्रित सर्किट बोर्डों के लिए एक पेशेवर निर्माता है।Huashengxin उत्पादों में 1 ~ 32L FR-4 PCB, IMS PCB, HDI बोर्ड, उच्च आवृत्ति PTFE बोर्ड और कठोर-फ्लेक्स बोर्ड आदि शामिल हैं। हम लचीली त्वरित टर्न उत्पादन सेवाएं (12 घंटे से 72 घंटे), साथ ही बड़ी मात्रा में छोटी मात्रा प्रदान करते हैं। पीसीबी निर्माण।और हमारे उत्पादों को व्यापक रूप से संचार उद्योग, बिजली आपूर्ति उपकरणों, कंप्यूटर नेटवर्क से लेकर एयरोस्पेस उद्योग तक लागू किया जाता है।

अधिकतम परतें 32 परत हैं (≥20 परत की समीक्षा करने की आवश्यकता है)

अधिकतम फिनिश पैनल का आकार 740 * 500 एमएम है, लेकिन अगर पैनल साइड> 600 एमएम है, तो बोर्ड की समीक्षा करने की आवश्यकता होगी

न्यूनतम फिनिश पैनल का आकार 5 * 5 मिमी . है
पीसीबी सामग्री में पीआई + एफआर 4, एफआर 4, रोजर्स, ईच शामिल हैं
पीसीबी मोटाई क्षमता 0.2~4.0mm है (समीक्षा की जरूरत है जब <0.2 मिमी, या> 4 मिमी) (और बोर्ड मोटाई के साथ HASL सतह नहीं कर सकते </=0.6mm)

आंतरिक और बाहरी आधार तांबे की क्षमता तांबे की मोटाई: न्यूनतम 0.3 / 0.5oz, अधिकतम 3oz, अग्रिम 4-6oz

धनुष और मोड़ सहिष्णुता: 0.075%

न्यूनतम।छेद का आकार: 0.15 मिमी (0.15 मिमी से छोटा होने पर बोर्ड की समीक्षा करने की आवश्यकता है)

एचडीआई न्यूनतम ड्रिल होल क्षमता: 0.08-0.10 मिमी
पीसीबी ट्रैक / गैप क्षमता: 3 मिली (0.075 मिमी)
पीसीबी रूपरेखा विधि: रूटिंग/वी-कट/पंचिंग

मिलाप मुखौटा मोटाई क्षमता: मानक 15-20um;उन्नत: 35um

न्यूनतम मिलाप मुखौटा पुल चौड़ाई क्षमता: हरा 4mil, अन्य रंग 4.8mil

सोल्डर मास्क भरने की क्षमता: 0.1-0.5mm

सोल्डर मास्क का रंग हरा, मैट हरा, नीला, मैट नीला, काला, मैट काला, पीला, लाल, सफेद, आदि शामिल है।
पीसीबी सिल्क्सस्क्रीन में सफेद, काला और आपके अनुरोध के रूप में शामिल हैं

छीलने योग्य मुखौटा मोटाई क्षमता: 500-1000um
ओएसपी क्षमता की ऑक्सीकरण फिल्म: 0.2-0.5um

सामान्य प्रश्न:
Q1: अपने न्यूनतम आदेश मात्रा क्या है?
ए: नहीं MOQ। मात्रा केवल कीमत को प्रभावित करेगी।आरएफक्यू के लिए कृपया हमसे संपर्क करें।

Q2: आप आमतौर पर पीसीबी को कैसे शिप करेंगे?
ए: आम तौर पर छोटे पैकेजों के लिए, हम डीएचएल, यूपीएस, फेडेक्स डोर टू डोर सेवा द्वारा बोर्डों को शिप करेंगे, हम आपके शिपिंग खाते का उपयोग संग्रह करने के लिए कर सकते हैं या डीडीयू (आयात शुल्क अवैतनिक) डिलीवरी अवधि में शिप करने के लिए हमारे खाते का उपयोग कर सकते हैं।
300 किग्रा से अधिक के भारी माल के लिए, हम माल ढुलाई लागत बचाने के लिए आपके पीसीबी बोर्ड को जहाज या हवाई मार्ग से भेज सकते हैं।बेशक, अगर आपके पास अपना खुद का फारवर्डर है, तो हम आपके शिपमेंट से निपटने के लिए उनसे संपर्क कर सकते हैं।

प्रश्न 3: आपके पीसीबी कारखाने की उत्पादन क्षमता के बारे में कैसे?
ए: हमारी मासिक उत्पादन क्षमता 50,000 वर्ग मीटर / माह और 5000 प्रकार / माह है।

Q4: आपने किन देशों के साथ काम किया है?
ए: यूएसए, कनाडा, इटली, जर्मनी, यूके, स्पेन, फ्रांस, रूस, ईरान, तुर्की, चेक गणराज्य, ऑस्ट्रिया, ऑस्ट्रेलिया, ब्राजील, जापान, भारत आदि।

Q5: क्या आप PCB असेंबली सेवाएं भी प्रदान करते हैं?
300 किग्रा से अधिक के भारी माल के लिए, हम माल ढुलाई लागत बचाने के लिए आपके पीसीबी बोर्ड को जहाज या हवाई मार्ग से भेज सकते हैं।बेशक, अगर आपके पास अपना खुद का फारवर्डर है, तो हम आपके शिपमेंट से निपटने के लिए उनसे संपर्क कर सकते हैं।
