विसर्जन गोल्ड प्रतिबाधा त्वरित मोड़ पीसीबी बोर्ड प्रोटोटाइप FR4 S1150G
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| पीसीबी का नाम | 4 लेयर क्विक टर्न प्रिंटेड सर्किट बोर्ड | मार्टेरियल | FR4 S1150G |
|---|---|---|---|
| बोर्ड की मोटाई | 1.6 मिमी | तांबे की मोटाई | 1/1/1/1 आउंस |
| सबसे छोटा यांत्रिक ड्रिलिंग छेद | 0.2 मिमी | Min. न्यूनतम। line distance/space लाइन दूरी/स्थान | 4/4मिली |
| सतह समाप्त | विसर्जन सोना | सोल्डर मास्क | हरा |
| विशेष आवश्यकता | प्रतिबाधा नियंत्रण | अनुप्रयोगसंचार उत्पाद | औद्योगिक नियंत्रण उपकरण |
| हाई लाइट | S1150G क्विक टर्न पीसीबी बोर्ड,ODM क्विक टर्न पीसीबी बोर्ड,S1150G क्विक टर्न पीसीबी प्रोटोटाइप: |
||
उत्पाद विवरण

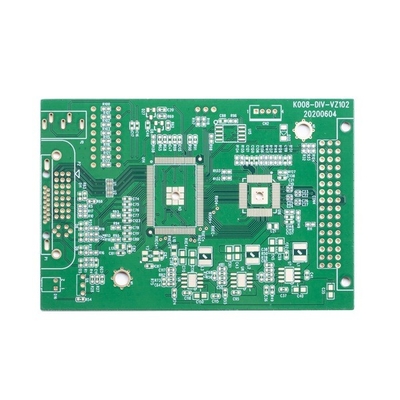

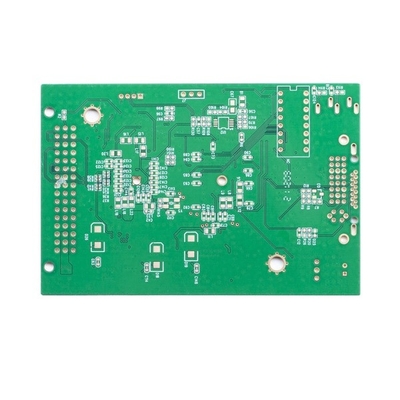

विसर्जन गोल्ड प्रतिबाधा त्वरित मोड़ पीसीबी बोर्ड प्रोटोटाइप FR4 S1150G
क्विक टर्न पीसीबी बोर्ड इमर्शन गोल्ड इम्पीडेंस कंट्रोल यूनिट सर्किट बोर्ड क्विक टर्न सैंपल डिमांड फास्ट प्रोटोटाइप
4 लेयर क्विक टर्न प्रिंटेड सर्किट बोर्ड
पीसीबी मोटाई क्षमता 0.2~4.0mm है (समीक्षा की जरूरत है जब <0.2 मिमी, या> 4 मिमी) (और बोर्ड मोटाई के साथ HASL सतह नहीं कर सकते </=0.6mm)
आंतरिक और बाहरी आधार तांबे की क्षमता तांबे की मोटाई: न्यूनतम 0.3 / 0.5oz, अधिकतम 3oz, अग्रिम 4-6oz
धनुष और मोड़ सहिष्णुता: 0.075%
न्यूनतम।छेद का आकार: 0.15 मिमी (0.15 मिमी से छोटा होने पर बोर्ड की समीक्षा करने की आवश्यकता है)
एचडीआई न्यूनतम ड्रिल होल क्षमता: 0.08-0.10 मिमी
पीसीबी ट्रैक / गैप क्षमता: 3 मिली (0.075 मिमी)
पीसीबी रूपरेखा विधि: रूटिंग/वी-कट/पंचिंग
मिलाप मुखौटा मोटाई क्षमता: मानक 15-20um;उन्नत: 35um
न्यूनतम मिलाप मुखौटा पुल चौड़ाई क्षमता: हरा 4mil, अन्य रंग 4.8mil
सोल्डर मास्क भरने की क्षमता: 0.1-0.5mm
सोल्डर मास्क का रंग हरा, मैट हरा, नीला, मैट नीला, काला, मैट काला, पीला, लाल, सफेद, आदि शामिल है।
पीसीबी सिल्क्सस्क्रीन में सफेद, काला और आपके अनुरोध के रूप में शामिल हैं
छीलने योग्य मुखौटा मोटाई क्षमता: 500-1000um
ओएसपी क्षमता की ऑक्सीकरण फिल्म: 0.2-0.5um
| परत मायने रखता है: | 4 परत | सर्किट बोर्ड टुकड़े टुकड़े: | FR4 |
| विभिन्न तांबे की मोटाई: | 1/1/1/1 आउंस | पीसीबी बोर्ड मोटा: | 1.6 मिमी |
| सबसे छोटा यांत्रिक ड्रिलिंग छेद: | 0.20 मिमी | न्यूनतम।लाइन दूरी/स्थान: | 4/4मिली |
| मिलाप मुखौटा रंग: | हरा रंग केएसएम | किंवदंतियों का रंग: | सफेद रंग |
| पीसीबी सतह समाप्त: | विसर्जन सोना | बोर्ड प्रोफाइल: | पिसाई |
| पीसीबी बोर्ड आवेदन: | औद्योगिक नियंत्रण | ||
| विशेष आवश्यकता का अनुरोध: | प्रतिबाधा नियंत्रण | ||
सामान्य प्रश्न:
Q1: आप एक कारखाने या व्यापार कंपनी हैं?
एक: हाँ, हम कारखाने हैं, हमारे पास स्वतंत्र त्वरित मोड़ प्रोटोटाइप पीसीबी निर्माण और बड़ी मात्रा में पीसीबी उत्पादन लाइनें हैं।
Q2: उत्पादन के लिए आप किस तरह का PCB फाइल फॉर्मेट स्वीकार कर सकते हैं?
ए: गेरबर, प्रोटेल 99SE, प्रोटेल डीएक्सपी, पावर पीसीबी, सीएएम 350, ओडीबी + (टीजीजेड)
Q3: क्या मेरी पीसीबी फाइलें सुरक्षित हैं जब मैं उन्हें निर्माण के लिए आपके पास जमा करता हूं?
ए: हम ग्राहक के कॉपीराइट का सम्मान करते हैं और आपकी फाइलों के साथ किसी और के लिए पीसीबी का निर्माण तब तक नहीं करेंगे जब तक हमें आपकी ओर से लिखित अनुमति नहीं मिलती है, न ही हम इन फाइलों को किसी अन्य तीसरे पक्ष के साथ साझा करेंगे।और यदि आवश्यक हो तो हम क्लाइंट के साथ एनडीए पर हस्ताक्षर कर सकते हैं।
Q4: अगर हमारे पास कोई PCB फाइल / Gerber फाइल नहीं है, तो केवल PCB सैंपल है, क्या आप इसे मेरे लिए तैयार कर सकते हैं?
ए: हां, हम पीसीबी को क्लोन करने में आपकी मदद कर सकते हैं।बस नमूना पीसीबी हमें भेजें, हम पीसीबी डिजाइन को क्लोन कर सकते हैं और उस पर काम कर सकते हैं।
Q5: पीसीबी के लिए आपका मानक लीड टाइम क्या है?
ए: नमूना / प्रोटोटाइप (3 वर्गमीटर से कम):
1-2 परतें: 3 से 5 कार्य दिवस (त्वरित मोड़ सेवाओं के लिए सबसे तेज़ 24 घंटे)
4-8 परतें: 7 ~ 12 कार्य दिवस (त्वरित मोड़ सेवाओं के लिए सबसे तेज़ 48 घंटे)
बड़े पैमाने पर उत्पादन (200 वर्गमीटर से कम):
1-2 परतें: 7 से 12 कार्य दिवस
4-8 परतें: 10 से 15 कार्य दिवस
Q6: आप क्या भुगतान स्वीकार करते हैं?
ए: वायर ट्रांसफर (टी / टी) या लेटर ऑफ क्रेडिट (एल / सी) या पेपैल (केवल 500 यूएसडी से कम के छोटे मूल्य के लिए)
