रेड सोल्डर मास्क क्विक टर्न पीसीबी बोर्ड रैपिड प्रोटोटाइप 2.4 मिमी 4 लेयर
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| पीसीबी का नाम | 4 लेयर क्विक टर्न रेड एंड थिक प्रिंटेड सर्किट बोर्ड | मार्टेरियल | FR4 TG170 |
|---|---|---|---|
| बोर्ड की मोटाई | 2.4 मिमी | तांबे की मोटाई | 1/1/1/1 आउंस |
| सबसे छोटा यांत्रिक ड्रिलिंग छेद | 0.4 mm | Min. न्यूनतम। line distance/space लाइन दूरी / स्थान | 4/4मिली |
| सतह समाप्त | विसर्जन सोना | सोल्डर मास्क | लाल |
| विशेष आवश्यकता | प्रतिबाधा नियंत्रण / उच्च टीजी | अनुप्रयोगसंचार उत्पाद | डिजिटल |
| हाई लाइट | 2.4mm क्विक टर्न पीसीबी बोर्ड,1OZ क्विक टर्न पीसीबी बोर्ड,2.4mm क्विक टर्न पीसीबी |
||
उत्पाद विवरण

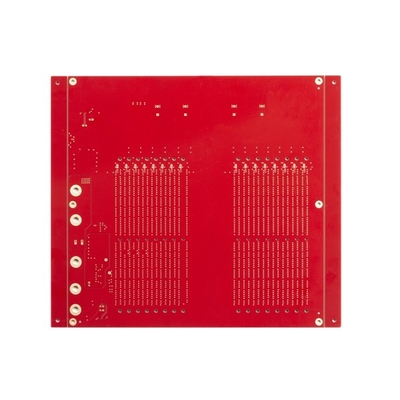

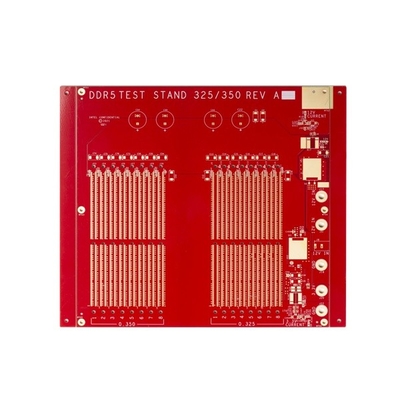

रेड सोल्डर मास्क क्विक टर्न पीसीबी बोर्ड रैपिड प्रोटोटाइप 2.4 मिमी 4 लेयर
क्विक टर्न पीसीबी बोर्ड रेड सोल्डर मास्क थिक प्रिंटेड सर्किट बोर्ड रैपिड प्रोटोटाइप डिमांड तत्काल मांग
4 लेयर क्विक टर्न रेड एंड थिक प्रिंटेड सर्किट बोर्ड
अधिकतम परतें 32 परत हैं (≥20 परत की समीक्षा करने की आवश्यकता है)
अधिकतम फिनिश पैनल का आकार 740 * 500 एमएम है, लेकिन अगर पैनल साइड> 600 एमएम है, तो बोर्ड की समीक्षा करने की आवश्यकता होगी
न्यूनतम फिनिश पैनल का आकार 5 * 5 मिमी . है
पीसीबी सामग्री में पीआई + एफआर 4, एफआर 4, रोजर्स, ईच शामिल हैं
पीसीबी मोटाई क्षमता 0.2~4.0mm है (समीक्षा की जरूरत है जब <0.2 मिमी, या> 4 मिमी) (और बोर्ड मोटाई के साथ HASL सतह नहीं कर सकते </=0.6mm)
आंतरिक और बाहरी आधार तांबे की क्षमता तांबे की मोटाई: न्यूनतम 0.3 / 0.5oz, अधिकतम 3oz, अग्रिम 4-6oz
धनुष और मोड़ सहिष्णुता: 0.075%
न्यूनतम।छेद का आकार: 0.15 मिमी (0.15 मिमी से छोटा होने पर बोर्ड की समीक्षा करने की आवश्यकता है)
एचडीआई न्यूनतम ड्रिल होल क्षमता: 0.08-0.10 मिमी
पीसीबी ट्रैक / गैप क्षमता: 3 मिली (0.075 मिमी)
पीसीबी रूपरेखा विधि: रूटिंग/वी-कट/पंचिंग
मिलाप मुखौटा मोटाई क्षमता: मानक 15-20um;उन्नत: 35um
न्यूनतम मिलाप मुखौटा पुल चौड़ाई क्षमता: हरा 4mil, अन्य रंग 4.8mil
सोल्डर मास्क भरने की क्षमता: 0.1-0.5mm
सोल्डर मास्क का रंग हरा, मैट हरा, नीला, मैट नीला, काला, मैट काला, पीला, लाल, सफेद, आदि शामिल है।
पीसीबी सिल्क्सस्क्रीन में सफेद, काला और आपके अनुरोध के रूप में शामिल हैं
छीलने योग्य मुखौटा मोटाई क्षमता: 500-1000um
ओएसपी क्षमता की ऑक्सीकरण फिल्म: 0.2-0.5um
| सर्किट बोर्ड परत गणना: | 4एल | सर्किट बोर्ड टुकड़े टुकड़े: | FR4 TG170 |
| परत तांबे की मोटी: | 1/1/1/1 आउंस | बोर्ड मोटाई: | 2.4 मिमी |
| सबसे छोटा छेद आकार: | 0.40 मिमी | सबसे छोटा पीसीबी ट्रैक / गैप: | 4/4मिली |
| मिलाप मुखौटा रंग: | लाल | सिल्क स्क्रीन रंग: | गोरा |
| पीसीबी सतह समाप्त: | विसर्जन सोना | बोर्ड प्रोफाइल: | रूटिंग/वी-कट |
| पीसीबी बोर्ड आवेदन: | डिजिटल उत्पाद | ||
| विशेष आवश्यकता का अनुरोध: | प्रतिबाधा नियंत्रण / उच्च टीजी | ||
सामान्य प्रश्न:
Q1: आप एक कारखाने या व्यापार कंपनी हैं?
एक: हाँ, हम कारखाने हैं, हमारे पास स्वतंत्र त्वरित मोड़ प्रोटोटाइप पीसीबी निर्माण और बड़ी मात्रा में पीसीबी उत्पादन लाइनें हैं।
Q2: उत्पादन के लिए आप किस तरह का PCB फाइल फॉर्मेट स्वीकार कर सकते हैं?
ए: गेरबर, प्रोटेल 99SE, प्रोटेल डीएक्सपी, पावर पीसीबी, सीएएम 350, ओडीबी + (टीजीजेड)
Q3: क्या हमारी पीसीबी फाइलों की जांच की जाएगी।
ए: हाँ।आपका डेटा हमारी इंजीनियर्स टीम द्वारा जांचा जाएगा।अगर हमें कोई तकनीकी समस्या मिलती है या कोई पूछताछ होती है, तो हम आपसे संपर्क करेंगे और समस्याओं को एक साथ हल करेंगे।
Q4: शिपमेंट से पहले हमारे उत्पाद का परीक्षण किया जाएगा।
ए: हाँ।यदि आप हमें परीक्षण विधियां प्रदान करते हैं तो हम फ़ंक्शन सर्किट परीक्षण प्रदान कर सकते हैं।
Q5: क्या आप PCB असेंबली सेवाएं भी प्रदान करते हैं?
300 किग्रा से अधिक के भारी माल के लिए, हम माल ढुलाई लागत बचाने के लिए आपके पीसीबी बोर्ड को जहाज या हवाई मार्ग से भेज सकते हैं।बेशक, अगर आपके पास अपना खुद का फारवर्डर है, तो हम आपके शिपमेंट से निपटने के लिए उनसे संपर्क कर सकते हैं।
