विसर्जन गोल्ड आईपीसी क्लास 3 पीसीबी डबल साइडेड ग्रीन सोल्डर मास्क 4mil 1.6mm

विसर्जन गोल्ड आईपीसी क्लास 3 पीसीबी डबल साइडेड ग्रीन सोल्डर मास्क 4mil 1.6mm

आईपीसी क्लास 3 ग्रीन सोल्डर मास्क रूटिंग और वी-कट डबल साइडेड प्रिंटेड सर्किट बोर्ड के माध्यम से डबल साइडेड पीसीबी एपॉक्सी प्लग

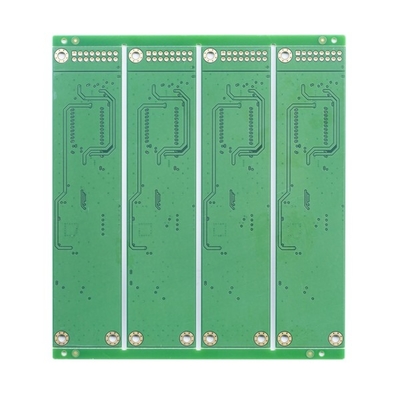

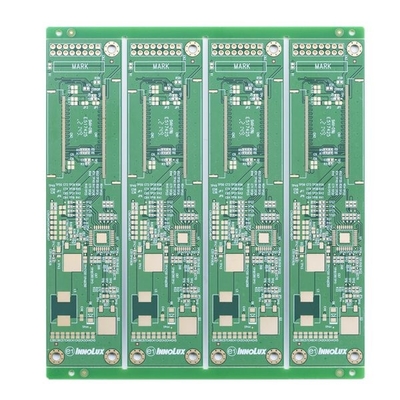

डबल साइडेड इमर्शन गोल्ड प्रिंटेड सर्किट बोर्ड

2010 में स्थापित, शेन्ज़ेन हुआशेंगक्सिन सर्किट मुद्रित सर्किट बोर्डों के लिए एक पेशेवर निर्माता है।HSX सर्किट लचीली क्विक टर्न प्रोडक्शन सेवाएं (12 घंटे से 72 घंटे), साथ ही छोटी मात्रा से लेकर बड़ी मात्रा में पीसीबी निर्माण प्रदान करता है।इसके उत्पादों में 1 ~ 32L FR-4 PCB, IMS PCB, HDI बोर्ड, उच्च आवृत्ति PTFE बोर्ड और कठोर-फ्लेक्स बोर्ड आदि शामिल हैं।

एचएसएक्स सर्किट 10,000 वर्ग मीटर के कुल उत्पादन क्षेत्र को कवर करता है, 350 से अधिक श्रमिकों को रोजगार देता है, 5,000 से अधिक पीसीबी प्रकार का मासिक उत्पादन करता है।इसके उत्पादों का व्यापक रूप से संचार, बिजली आपूर्ति, कंप्यूटर नेटवर्क, डिजिटल उत्पाद, औद्योगिक नियंत्रण, विज्ञान और शिक्षा, चिकित्सा उपकरणों और एयरोस्पेस जैसे उच्च तकनीक वाले क्षेत्रों में उपयोग किया जाता है।

एचएसएक्स उत्पादों में 1 ~ 32 एल एफआर -4 पीसीबी, आईएमएस पीसीबी, एचडीआई बोर्ड, उच्च आवृत्ति पीटीएफई बोर्ड और कठोर-फ्लेक्स बोर्ड इत्यादि शामिल हैं। यह लचीली त्वरित मोड़ उत्पादन सेवाएं (12 घंटे से 72 घंटे), साथ ही छोटी मात्रा से बड़ी मात्रा प्रदान करता है। पीसीबी निर्माण।

उत्पादों का व्यापक रूप से संचार, बिजली आपूर्ति, कंप्यूटर नेटवर्क, डिजिटल उत्पाद, औद्योगिक नियंत्रण, विज्ञान और शिक्षा, चिकित्सा उपकरणों और एयरोस्पेस जैसे उच्च तकनीक वाले क्षेत्रों में उपयोग किया जाता है।HSX के पास उच्च शिक्षित और अनुभवी टीम और उन्नत उत्पादन उपकरण हैं।

HSX कारखाने की क्षमता का पैनल आकार अधिकतम 740x500 मिमी है, लेकिन जब पैनल का आकार 600 मिमी से बड़ा होता है, तो पहले इसकी समीक्षा करने की आवश्यकता होगी।और न्यूनतम पैनल आकार जिस तक हम पहुंच सकते हैं वह 5*5mm है।

पीसीबी की मोटाई हम 0.2 मिमी से 4.0 मिमी तक पहुंच सकते हैं, जब बोर्ड की मोटाई 0.2 मिमी से कम या 4 मिमी से अधिक हो, तो बोर्ड को पहले मूल्यांकन करने की आवश्यकता होगी।(पुनश्च। जब बोर्ड की मोटाई 0.6 मिमी के बराबर या उससे कम हो, तो यह एचएएसएल सतह समाप्त होने के लिए लागू नहीं होगी)

भीतरी और बाहरी परत के आधार तांबे की मोटाई सबसे छोटी 0.3/0.5oz और अधिकतम 3oz है।

0.15 मिमी कारखाने की न्यूनतम छेद आकार क्षमता है, जब छेद का आकार 0.15 मिमी से छोटा होता है, तो पहले बोर्ड की समीक्षा करने की आवश्यकता होगी।

मिलाप प्रतिरोध के रंगों में हरा, मैट हरा, नीला, मैट नीला, काला, मैट काला, पीला, लाल, सफेद, और ग्राहक के रूप में निर्दिष्ट होता है।

लेग के रंगों में सफेद, काला और ग्राहक के रूप में निर्दिष्ट होता है।

सामान्य प्रश्न:
Q1: क्या आप पीसीबी असेंबली सेवाएं और घटक सोर्सिंग प्रदान कर सकते हैं?
ए: हां, हम अनुरोध करने पर घटक सोर्सिंग और पीसीबी असेंबली सेवाओं के साथ-साथ बॉक्स बिल्ड भी प्रदान कर सकते हैं।

Q2: आपने किन देशों के साथ काम किया है?
ए: यूएसए, कनाडा, इटली, जर्मनी, यूके, स्पेन, फ्रांस, रूस, ईरान, तुर्की, चेक गणराज्य, ऑस्ट्रिया, ऑस्ट्रेलिया, ब्राजील, जापान, भारत आदि।

Q3: क्या मेरी पीसीबी फाइलें सुरक्षित हैं जब मैं उन्हें निर्माण के लिए आपके पास जमा करता हूं?
ए: हम ग्राहक के कॉपीराइट का सम्मान करते हैं और आपकी फाइलों के साथ किसी और के लिए पीसीबी का निर्माण तब तक नहीं करेंगे जब तक कि हमें आपकी ओर से लिखित अनुमति नहीं मिलती है, न ही हम इन फाइलों को किसी अन्य तीसरे पक्ष के साथ साझा करेंगे।और यदि आवश्यक हो तो हम क्लाइंट के साथ एनडीए पर हस्ताक्षर कर सकते हैं।

Q4: अगर हमारे पास कोई PCB फाइल / Gerber फाइल नहीं है, तो केवल PCB सैंपल है, क्या आप इसे मेरे लिए तैयार कर सकते हैं?
ए: हां, हम पीसीबी को क्लोन करने में आपकी मदद कर सकते हैं।बस नमूना पीसीबी हमें भेजें, हम पीसीबी डिजाइन को क्लोन कर सकते हैं और इसे काम कर सकते हैं।

Q5: पीसीबी के लिए आपका मानक लीड टाइम क्या है?
ए: नमूना / प्रोटोटाइप (3 वर्गमीटर से कम):
1-2 परतें: 3 से 5 कार्य दिवस (त्वरित मोड़ सेवाओं के लिए सबसे तेज़ 24 घंटे)
4-8 परतें: 7 ~ 12 कार्य दिवस (त्वरित मोड़ सेवाओं के लिए सबसे तेज़ 48 घंटे)
बड़े पैमाने पर उत्पादन (200 वर्गमीटर से कम):
1-2 परतें: 7 से 12 कार्य दिवस
4-8 परतें: 10 से 15 कार्य दिवस
