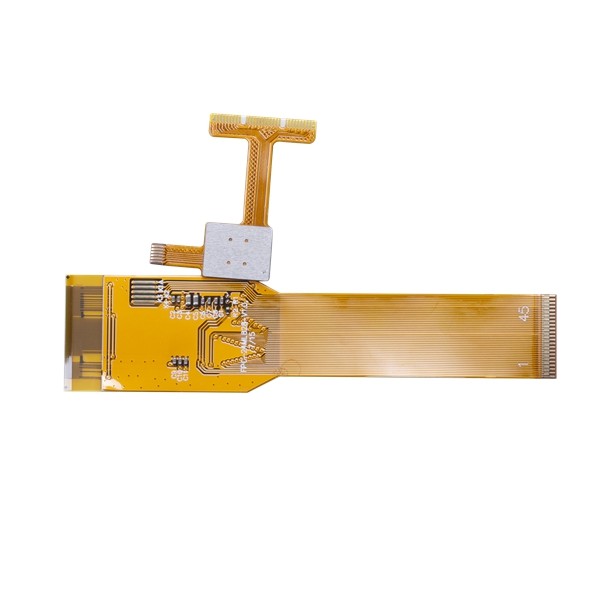

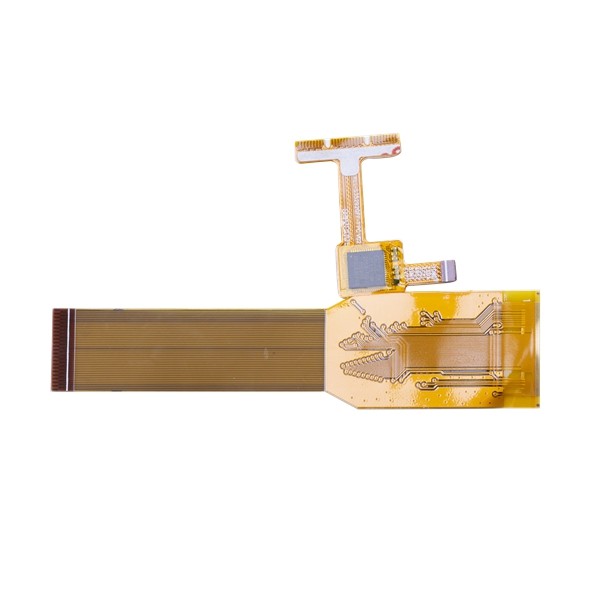

1oz ENIG FR4 डबल साइडेड फ्लेक्सिबल पीसीबी बोर्ड 3mil हलोजन फ्री
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| पीसीबी परत | डबल पक्षीय लचीला पीसीबी बोर्ड | सामग्री | अनुकरणीय |
|---|---|---|---|
| बोर्ड परत | 2ली | समाप्त उपचार | पहेली |
| तांबे की मोटाई | 1/1oz | न्यूनतम ड्रिलिंग आकार | 0.1 मिमी |
| हाई लाइट | ENIG FR4 डबल साइडेड फ्लेक्सिबल PCB,3mil डबल साइडेड फ्लेक्सिबल PCB,3mil फ्लेक्सिबल PCB बोर्ड |
||
उत्पाद विवरण
1oz ENIG FR4 डबल साइडेड फ्लेक्सिबल पीसीबी बोर्ड 3mil हलोजन फ्री
फ्लेक्स पीसीबी बोर्ड डबल साइडेड फ्लेक्सिबल पीसीबी आसानी से आसानी से फोल्ड किया गया तत्काल लचीला पीसीबी
डबल पक्षीय लचीला पीसीबी
लचीले सर्किट (जिसे फ्लेक्स सर्किट, फ्लेक्सिबल प्रिंटेड सर्किट बोर्ड, फ्लेक्स पीसीबी, आदि भी कहा जाता है) में एक पतली इन्सुलेट पॉलीमर फिल्म होती है, जिसमें प्रवाहकीय सर्किट पैटर्न चिपका होता है और आमतौर पर कंडक्टर सर्किट की सुरक्षा के लिए एक पतली बहुलक कोटिंग के साथ आपूर्ति की जाती है।बहुत पहले से इलेक्ट्रॉनिक उपकरणों को आपस में जोड़ने के लिए प्रौद्योगिकी का उपयोग किया जाता रहा है।यह अब कई उन्नत इलेक्ट्रॉनिक उत्पादों के निर्माण के लिए उपयोग की जाने वाली सबसे महत्वपूर्ण इंटरकनेक्शन तकनीकों में से एक है।
व्यवहार में कई अलग-अलग प्रकार के लचीले सर्किट होते हैं, जिनमें एक धातु परत, दो तरफा, बहुपरत और कठोर फ्लेक्स सर्किट शामिल हैं।सर्किट का निर्माण बहुलक आधारों से धातु की पन्नी की कतरन (सामान्य रूप से तांबे की) नक़्क़ाशी करके, धातु चढ़ाना या अन्य प्रक्रियाओं के बीच प्रवाहकीय स्याही की छपाई द्वारा किया जा सकता है।
लाभ:
1) डिजाइन की सटीकता।आज उपयोग में आने वाले अधिकांश उन्नत इलेक्ट्रॉनिक उपकरण लचीले सर्किट बोर्डों का उपयोग करते हैं क्योंकि उनसे उच्च स्तर की सटीकता की अपेक्षा की जाती है।
2) वे हल्के होते हैं।सर्किट बोर्डों को आसानी से मोड़ा जा सकता है, इस प्रकार उन्हें डिब्बों में रखा जा सकता है।
3) दीर्घकालिक प्रदर्शन।लचीले सर्किट बोर्डों के बेहतर गुण उन्हें स्थायित्व और दीर्घकालिक प्रदर्शन की अनुमति देते हैं।इन बोर्डों में निहित कम लचीलापन और द्रव्यमान की विशेषताएं उन्हें कंपन के प्रभाव को दूर करने की अनुमति देती हैं, जिससे उन्हें बेहतर प्रदर्शन करने की क्षमता मिलती है।
4) गर्मी अपव्यय।सर्किट बोर्ड के कॉम्पैक्ट डिजाइन के कारण, छोटे थर्मल पथ उत्पन्न होते हैं और अन्य प्रकार के पीसीबी की तुलना में गर्मी का अपव्यय तेज होता है।
5) लचीलापन।लचीला होने की उनकी क्षमता के कारण, लचीला सर्किट बोर्डों को स्थापित करते समय विभिन्न स्तरों पर आसानी से मोड़ना आसान होता है, इस प्रकार विभिन्न इलेक्ट्रॉनिक्स के कार्यक्षमता स्तरों को बढ़ाना संभव हो जाता है।
| एफपीसी प्रौद्योगिकी क्षमता | |||
| विशेषता (सभी आयाम मील हैं जब तक कि अन्यथा निर्दिष्ट) |
बड़े पैमाने पर उत्पादनमैं 80%, सीपीकेमैं1.33 |
छोटी राशि (उपजमैं60%, कुंजी विशिष्टता यील्डमैं80% |
नमूना |
| एफपीसी (हां/नहीं) | हां | हां | हां |
| परत गिनती/संरचना, मैक्स। | 2 | 4 | 6 |
| एल आकार का×डब्ल्यू), मैक्स। | 550 मिमी * 250 मिमी | 550 मिमी * 250 मिमी | 700 मिमी * 250 मिमी |
| नाममात्र मोटाई (मिमी) | 0.1 ~ 0.5 | 0.1 ~ 0.5 | 0.1 ~ 0.8 |
| मोटाई सहिष्णुता | ± 10% (> 0.3 मिमी) / ± 0.03 मिमी (मैं0.3 मिमी) | ± 10% (> 0.3 मिमी) / ± 0.03 मिमी (मैं0.3 मिमी) | ± 10% (> 0.3 मिमी) / ± 0.03 मिमी (मैं0.3 मिमी) |
| सतह खत्म प्रकार | ENIGENEPIGOPSI-SilverI-Tin HASLHard Gold | ENIGENEPIGOPSI-SilverI-Tin HASLHard Gold | ENIGENEPIGOPSI-SilverI-Tin HASLHard Gold |
| सॉफ्ट ENIG (हाँ/नहीं) | नहीं | नहीं | नहीं |
| आधार सामग्री प्रकार | अनुकरणीय | अनुकरणीय | PILCPTK |
| कवरले मोटाई (उम) | 28/50/60/80 | 28/50/60/80 | 28/50/60/80 |
| चिपकने वाला मोटाई (उम) | 25/40/50/65 | 25/40/50/65 | 25/40/50/65 |
| कॉपर मोटाई, न्यूनतम/अधिकतम।(उम) | 12-70 | 12-70 | 12-70 |
| आधार सामग्री मोटाई, न्यूनतम/अधिकतम।(उम) | 25-75 | 25-75 | 25-100 |
| मैकेनिकल ड्रिल्ड थ्रू-होल साइज (डीएचएस), मिन। | 0.15 | 0.15 | 0.15 |
| चढ़ाना पहलू अनुपात, मैक्स। | 3:1 | 3:1 | 5:1 |
| पैड का आकार, मिन। | छेद के माध्यम से: 0.4 मिमी छेद के बिना: 0.2 मिमी |
छेद के माध्यम से: 0.4 मिमी छेद के बिना: 0.2 मिमी |
छेद के माध्यम से: 0.3 मिमी छेद के बिना: 0.2 मिमी |
| पैड आकार सहिष्णुता | 20% | 20% | 10% |
| पैड से पैड स्पेस, मिन। | 4मिली | 4मिली | 4मिली |
| सहनशीलता को रेखांकित करने के लिए पैड | ±3मिली | ±3मिली | ±2मिली |
| पैटर्न स्थान सटीकता | ±3मिली | ±3मिली | ±2मिली |
| पैटर्न स्थान सटीकता ऊपर की ओर से नीचे तक | ±3मिली | ±3मिली | ±2मिली |
| छेद व्यास / पैड के माध्यम से लेजर, मिन। | 4/12मिली | 4/10मिली | 4/10मिली |
| आउटरलेयर (होज + चढ़ाना) लाइन चौड़ाई / स्थान, न्यूनतम। | 3/3मिली | 3/3मिली | 2/2मिली |
| इनरलेयर (Hoz) लाइन की चौड़ाई / स्थान, न्यूनतम। | 3/3मिली | 3/3मिली | 2/2मिली |
| आंतरिक रेखा चौड़ाई सहिष्णुता | ± 10% | ± 10% | ± 10% |
| बाहरी परत पंजीकरण, न्यूनतम।(पैड व्यास = डीएचएस + एक्स) | डीएचएस + 8 | डीएचएस + 8 | डीएचएस + 6 |
| इनरलेयर पंजीकरण, मिन।(पैड व्यास = डीएचएस + एक्स) (एलमैं4 परत) | डीएचएस + 10 | डीएचएस + 10 | डीएचएस + 8 |
| छेद पिच के माध्यम से लेजर, मिन। | 0.40 मिमी | 0.40 मिमी | 0.35 मिमी |
| यांत्रिक छेद पिच, मिन। | 0.50 मिमी | 0.50 मिमी | 0.40 मिमी |
| ड्रिल किए गए छेद की स्थिति सहिष्णुता | ±2मिली | ±2मिली | ±2मिली |
| छेद आकार सहिष्णुता | ±2मिली | ±2मिली | ±2मिली |
| टूलिंग होल (पीटीएच और एनपीटीएच) से पैड तक स्थान सटीकता | ±3मिली | ±3मिली | ±2मिली |
| टूलिंग होल (पीटीएच और एनपीटीएच) से रूपरेखा के लिए स्थान सटीकता | ±3मिली | ±3मिली | ±2मिली |
| रूपरेखा आकार सहिष्णुता | ±2मिली | ±2मिली | ±2मिली |
| एलपीआई पंजीकरण/बांध, न्यूनतम। | 2मिली/4मिली | 2मिली/4मिली | 2मिली/3मिली |
| सीवीएल पर एलपीआई बांध | 8मिली | 8मिली | 8मिली |
| कवरले खुली खिड़की/बांध | 0.5mm/0.3mm | 0.5mm/0.3mm | 0.3 मिमी / 0.2 मिमी |
| कवरले पंजीकरण/राल प्रवाह | 4मिली | 4मिली | 2मिली |
| कठोरता सामग्री | एफआर4/पीआई/स्टील | एफआर4/पीआई/स्टील | एफआर4/पीआई/स्टील |
| कठोरता बांध, मिन। | 12मिली | 12मिली | 8मिली |
| कठोरता पंजीकरण/राल प्रवाह | 8मिलि/4मिली | 8मिलि/4मिली | 4मिली/2मिली |
| प्रतिबाधा सहिष्णुता | 10% | 10% | 5% |
| थर्मल विश्वसनीयता (एलपीआई, एफसीसीएल, सीवीएल) | 288°/10s/3 बार | 288°/10s/3 बार | 288°/10s/3 बार |
| योग्य सामग्री और संरचना UL | अनुकरणीय | अनुकरणीय | अनुकरणीय |
सामान्य प्रश्न:
Q1: आप एक कारखाने या व्यापार कंपनी हैं?
एक: हाँ, हम कारखाने हैं, हमारे पास स्वतंत्र त्वरित मोड़ प्रोटोटाइप पीसीबी निर्माण और बड़ी मात्रा में पीसीबी उत्पादन लाइनें हैं।
क्यू2: आपके पीसीबी कारखाने की उत्पादन क्षमता के बारे में कैसे?
ए: हमारी मासिक उत्पादन क्षमता 50,000 वर्ग मीटर / माह और 5000 प्रकार / माह है।
क्यू3: अगर हमारे पास कोई पीसीबी फाइल / गेरबर फाइल नहीं है, तो केवल पीसीबी नमूना है, क्या आप इसे मेरे लिए तैयार कर सकते हैं?
ए: हां, हम पीसीबी को क्लोन करने में आपकी मदद कर सकते हैं।बस नमूना पीसीबी हमें भेजें, हम पीसीबी डिजाइन को क्लोन कर सकते हैं और उस पर काम कर सकते हैं।
क्यू4:आप आमतौर पर पीसीबी को कैसे शिप करेंगे?
ए: आम तौर पर छोटे पैकेजों के लिए, हम डीएचएल, यूपीएस, फेडेक्स डोर टू डोर सेवा द्वारा बोर्डों को शिप करेंगे, हम आपके शिपिंग खाते का उपयोग संग्रह करने के लिए कर सकते हैं या डीडीयू (आयात शुल्क अवैतनिक) डिलीवरी अवधि में शिप करने के लिए हमारे खाते का उपयोग कर सकते हैं।
300 किग्रा से अधिक के भारी माल के लिए, हम माल ढुलाई लागत बचाने के लिए आपके पीसीबी बोर्ड को जहाज या हवाई मार्ग से भेज सकते हैं।बेशक, अगर आपके पास अपना खुद का फारवर्डर है, तो हम आपके शिपमेंट से निपटने के लिए उनसे संपर्क कर सकते हैं।
Q5: के लिए आपका मानक लीड टाइम क्या है? उत्पादन?
ए: नमूना / प्रोटोटाइप (3 वर्गमीटर से कम):
1-2 परतें: 3 से 5 कार्य दिवस (त्वरित मोड़ सेवाओं के लिए सबसे तेज़ 24 घंटे)
4-8 परतें: 7 ~ 12 कार्य दिवस (त्वरित मोड़ सेवाओं के लिए सबसे तेज़ 48 घंटे)
बड़े पैमाने पर उत्पादन (200 वर्गमीटर से कम):
1-2 परतें: 7 से 12 कार्य दिवस
4-8 परतें: 10 से 15 कार्य दिवस
