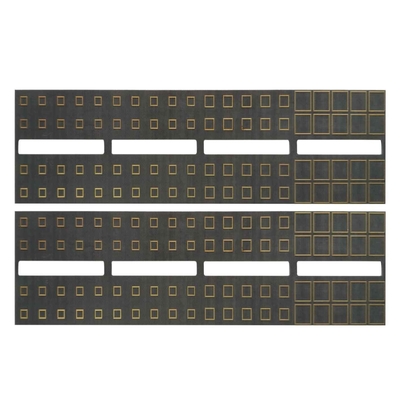

ब्लैक सोल्डर मास्क टैकोनिक पीसीबी 2.0 मिमी हाई स्पीड सर्किट डिजाइन 2oz

ब्लैक सोल्डर मास्क टैकोनिक पीसीबी 2.0 मिमी हाई स्पीड सर्किट डिजाइन 2oz

उच्च आवृत्ति पीसीबी उच्च आवृत्ति मुद्रित सर्किट बोर्ड ब्लैक सोल्डर मास्क टैकोनिक पीसीबी आरओएचएस अनुपालन पीसीबी

उच्च आवृत्ति मुद्रित सर्किट बोर्ड

एक उच्च आवृत्ति मुद्रित सर्किट बोर्ड, चाहे वह कठोर हो या फ्लेक्स, तेज सिग्नल प्रवाह दर और 100 गीगाहर्ट्ज तक की आवृत्ति रेंज प्रदान करता है।यह ध्यान रखना महत्वपूर्ण है कि उच्च आवृत्ति स्तरों पर संचालित करने के लिए डिज़ाइन की गई कई सामग्रियां हैं।एचएफ पीसीबी को कम ढांकता हुआ स्थिरांक (डीके), कम अपव्यय कारक (डीएफ), और थर्मल विस्तार के निम्न स्तर द्वारा परिभाषित किया जाता है।एचडीआई तकनीक के लिए इनका नियमित रूप से उपयोग किया जाता है।वे उच्च गति संचार, दूरसंचार और आरएफ माइक्रोवेव प्रौद्योगिकी में भी बड़े पैमाने पर उपयोग किए जाते हैं।

मापदंडों के आधार पर, एचएफ सिग्नल सर्किट बोर्ड पर परिलक्षित होता है, जिसका अर्थ है कि प्रतिबाधा (गतिशील प्रतिरोध) संचारण घटक के सापेक्ष बदलता है।ऐसे कैपेसिटिव प्रभावों से बचने के लिए, सभी मापदंडों को सटीक रूप से निर्दिष्ट किया जाना चाहिए और प्रक्रिया नियंत्रण के उच्चतम स्तर के साथ लागू किया जाना चाहिए।

वस्तुओं के बीच विशेष सिग्नल ट्रांसमिशन के लिए उच्च आवृत्ति मुद्रित सर्किट बोर्ड का व्यापक रूप से उपयोग किया जाता है।यह 500MHz से 2GHz तक संचालित होता है और मोबाइल, माइक्रोवेव, RF और हाई-स्पीड डिज़ाइन अनुप्रयोगों के लिए सही है।इलेक्ट्रॉनिक उपकरणों और स्विच की बढ़ती जटिलता के साथ, तेज सिग्नल प्रवाह और बेहतर ट्रांसमिशन आवृत्ति की आवश्यकता होती है।उच्च आवृत्ति पीसीबी वास्तव में एक महत्वपूर्ण भूमिका निभा सकता है। इलेक्ट्रॉनिक घटकों में नाड़ी के कम वृद्धि समय के कारण, एचएफ प्रौद्योगिकी में कंडक्टर की चौड़ाई को इलेक्ट्रॉनिक घटक के रूप में माना जाना आवश्यक है।

सामान्य प्रश्न:

Q1: क्या आप पीसीबी असेंबली सेवाएं और घटक सोर्सिंग प्रदान कर सकते हैं?
ए: हां, हम अनुरोध करने पर घटक सोर्सिंग और पीसीबी असेंबली सेवाओं के साथ-साथ बॉक्स बिल्ड भी प्रदान कर सकते हैं।

Q2: आपने किन देशों के साथ काम किया है?
ए: यूएसए, कनाडा, इटली, जर्मनी, यूके, स्पेन, फ्रांस, रूस, ईरान, तुर्की, चेक गणराज्य, ऑस्ट्रिया, ऑस्ट्रेलिया, ब्राजील, जापान, भारत आदि।

Q3: क्या मेरी पीसीबी फाइलें सुरक्षित हैं जब मैं उन्हें निर्माण के लिए आपके पास जमा करता हूं?
ए: हम ग्राहक के कॉपीराइट का सम्मान करते हैं और आपकी फाइलों के साथ किसी और के लिए पीसीबी का निर्माण तब तक नहीं करेंगे जब तक हमें आपकी ओर से लिखित अनुमति नहीं मिलती है, न ही हम इन फाइलों को किसी अन्य तीसरे पक्ष के साथ साझा करेंगे।और यदि आवश्यक हो तो हम क्लाइंट के साथ एनडीए पर हस्ताक्षर कर सकते हैं।

Q4: अगर हमारे पास कोई PCB फाइल / Gerber फाइल नहीं है, तो केवल PCB सैंपल है, क्या आप इसे मेरे लिए तैयार कर सकते हैं?
ए: हां, हम पीसीबी को क्लोन करने में आपकी मदद कर सकते हैं।बस नमूना पीसीबी हमें भेजें, हम पीसीबी डिजाइन को क्लोन कर सकते हैं और उस पर काम कर सकते हैं।

Q5: पीसीबी के लिए आपका मानक लीड टाइम क्या है?
ए: नमूना / प्रोटोटाइप (3 वर्गमीटर से कम):
1-2 परतें: 3 से 5 कार्य दिवस (त्वरित मोड़ सेवाओं के लिए सबसे तेज़ 24 घंटे)
4-8 परतें: 7 ~ 12 कार्य दिवस (त्वरित मोड़ सेवाओं के लिए सबसे तेज़ 48 घंटे)
बड़े पैमाने पर उत्पादन (200 वर्गमीटर से कम):
1-2 परतें: 7 से 12 कार्य दिवस
4-8 परतें: 10 से 15 कार्य दिवस
