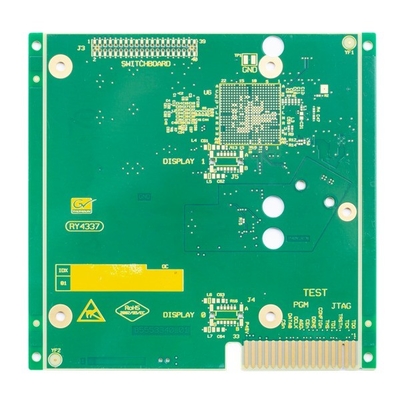

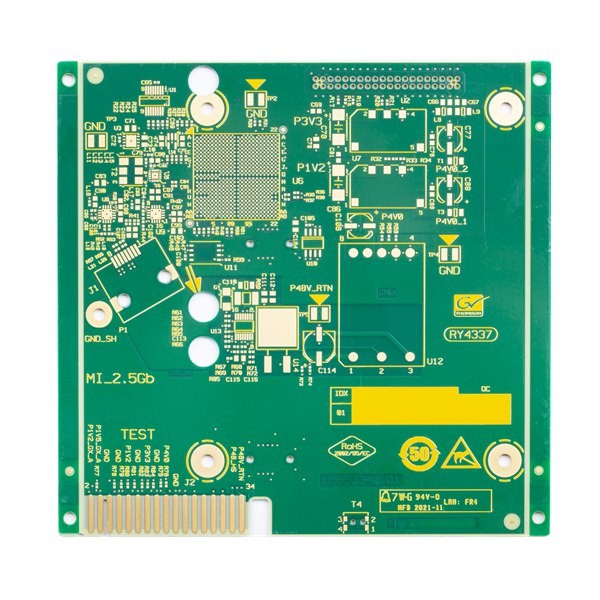

1.6MM 6L कस्टम प्रिंटेड सर्किट बोर्ड गोल्ड फिंगर FR4 BGA PCB
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| पीसीबी का नाम | गोल्ड फिंगर के साथ 6 लेयर पीसीबी | मटेरियल | FR4 टीजी170 |
|---|---|---|---|
| सतह समाप्त | विसर्जन सोना, सोने की उंगली 30U | बोर्ड की मोटाई | 1.6 मिमी |
| तांबे की मोटाई | 1/1/1/1/1/1oz समाप्त हो गया | Min. मिन। line distance/space लाइन दूरी/अंतरिक्ष | 3/3 मील |
| सोल्डर मास्क | हरा | सबसे छोटा यांत्रिक ड्रिलिंग छेद | 0.15 mm |
| विशेष आवश्यकता | छेद के आकार के माध्यम से 0.15 मिमी / प्रतिबाधा नियंत्रण / राल भरा और चढ़ाया हुआ | आवेदन संचार उत्पादों | डिजिटल उत्पाद |
| हाई लाइट | 6L कस्टम प्रिंटेड सर्किट बोर्ड,1.6MM 6 लेयर PCB,6L कस्टम PCB बोर्ड |
||
उत्पाद विवरण
1.6MM 6L कस्टम प्रिंटेड सर्किट बोर्ड गोल्ड फिंगर FR4 BGA PCB
कस्टमाइज्ड प्रिंटेड सर्किट बोर्ड गोल्ड फिंगर FR4 BGA PCB 6 लेयर
क्विक टर्न पीसीबी बोर्ड राल प्लग होल इम्पीडेंस कंट्रोल गोल्ड फिंगर स्मॉल लाइन स्पेस एंड गैप
गोल्ड फिंगर के साथ 6 लेयर क्विक टर्न पीसीबी
परतें: 1-32परत, यदि परत 20L है या 20L से अधिक है, तो बोर्ड की समीक्षा करने की आवश्यकता होगी।
अधिकतम फिनिश पैनल का आकार 740 * 500 MM है, लेकिन यदि पैनल साइड> 600 MM है, तो इसकी समीक्षा करने की आवश्यकता होगी।
न्यूनतम पैनल का आकार 5 * 5 मिमी है।क्विक टर्न रिजिड फ्लेक्स पीसीबी
मुद्रित सर्किट बोर्डों की कच्ची सामग्री में एफआर 4, रोजर्स, हलोजन मुक्त, उच्च टीजी सामग्री शामिल हैं ...
ब्लाइंड और दबे हुए छेद लेमिनेशन प्रेस समय: एक ही कोर के साथ दबाएं ≤3 बार (>3 बार समीक्षा करने की आवश्यकता है)
पीसीबी मोटाई क्षमता 0.2 ~ 4.0 मिमी से है, अगर मोटाई 0.2 मिमी से कम है, या 4 मिमी से अधिक है, तो इसे पहले समीक्षा करने की आवश्यकता होगी।
पीसीबी तांबे की मोटाई क्षमता: आंतरिक परत≤ 6 ओजेड (लेकिन तांबे की मोटाई ≥5 ओजेड 4 एल के लिए, ≥4 ओजेड 6 एल के लिए, ≥3 ओजेड 8 एल और ऊपर की समीक्षा की जाएगी)
बाहरी परत तांबा: ≤ 10 ओजेड (≥5 ओजेड की समीक्षा करने की जरूरत है)
बो और ट्विस्ट टॉलरेंस 0.075% है।
न्यूनतम छेद का आकार: 1) यदि बोर्ड की मोटाई ≤2.0 मिमी, न्यूनतम छेद का आकार 0.20 मिमी है।यदि बोर्ड की मोटाई> 2.0 मिमी, न्यूनतम छेद का आकार: पहलू अनुपात≤10 (ड्रिल बिट के लिए)
2) यदि बोर्ड की मोटाई≤0.8 मिमी, न्यूनतम छेद का आकार 0.10 मिमी।यदि बोर्ड की मोटाई ≤1.2 मिमी, न्यूनतम छेद का आकार 0.15 मिमी
मिलाप मुखौटा रंग: हरा, मैट हरा, नीला, मैट नीला, काला, मैट काला, पीला, लाल, सफेद, और आपके अनुरोध के रूप में।
सिल्कस्क्रीन रंग: सफेद, काला और आपके अनुरोध के रूप में
भूतल समाप्त: एचएएसएल, एलएफ-एचएएसएल, एनआईजी, विसर्जन एसएन, ओएसपी, चयनात्मक एनआईजी + ओएसपी, विसर्जन चांदी, ईएनईपीआईजी, कठोर सोना चढ़ाना आदि।
| परत मायने रखती है: | 6 परत | सर्किट बोर्ड टुकड़े टुकड़े: | FR4 टीजी170 |
| विभिन्न तांबे की मोटाई: | 1/1/1/1/1OZ | पीसीबी बोर्ड मोटा: | 1.6 एमएम |
| सबसे छोटा यांत्रिक ड्रिलिंग छेद: | 0.15 मिमी | मिन।लाइन दूरी/अंतरिक्ष: | 3/3 मील |
| मिलाप मुखौटा रंग: | हल्का हरा | किंवदंतियों का रंग: | सफेद रंग |
| पीसीबी सतह समाप्त: | इमर्शन गोल्ड, गोल्ड फिंगर 30U“ | बोर्ड प्रोफ़ाइल: | मिलिंग + वी-कट |
| पीसीबी बोर्ड आवेदन: | डिजिटल उत्पाद | ||
| अनुरोध विशेष आवश्यकता: | छोटी लाइन स्पेस और गैप: 3/3 मील / मिनट।छेद के आकार के माध्यम से 0.15 मिमी / प्रतिबाधा नियंत्रण / राल भरा हुआ और चढ़ाया हुआ / 0.25 मिमी बीजीए / सोने की उंगली | ||
सामान्य प्रश्न:
Q1: आप एक कारखाने या व्यापार कंपनी कर रहे हैं?
ए: हाँ, हम कारखाने हैं, हमारे पास स्वतंत्र त्वरित मोड़ प्रोटोटाइप पीसीबी विनिर्माण और बड़ी मात्रा में पीसीबी उत्पादन लाइनें हैं।
Q2: उत्पादन के लिए आप किस प्रकार का पीसीबी फ़ाइल प्रारूप स्वीकार कर सकते हैं?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
Q3: क्या मेरी पीसीबी फाइलें सुरक्षित हैं जब मैं उन्हें निर्माण के लिए आपके पास जमा करता हूं?
ए: हम ग्राहक के कॉपीराइट का सम्मान करते हैं और आपकी फाइलों के साथ किसी और के लिए कभी भी पीसीबी का निर्माण नहीं करेंगे, जब तक कि हमें आपकी तरफ से लिखित अनुमति नहीं मिलती है, न ही हम इन फाइलों को किसी अन्य तीसरे पक्ष के साथ साझा करेंगे।और यदि आवश्यक हो तो हम क्लाइंट के साथ एनडीए पर हस्ताक्षर कर सकते हैं।
Q4: अगर हमारे पास कोई PCB फाइल / Gerber फाइल नहीं है, तो केवल PCB सैंपल है, क्या आप इसे मेरे लिए बना सकते हैं?
ए: हां, हम पीसीबी को क्लोन करने में आपकी मदद कर सकते हैं।बस हमें नमूना पीसीबी भेजें, हम पीसीबी डिजाइन को क्लोन कर सकते हैं और इसे काम कर सकते हैं।
Q5: पीसीबी के लिए आपका मानक नेतृत्व समय क्या है?
ए: नमूना / प्रोटोटाइप (3 वर्गमीटर से कम):
1-2 परतें: 3 से 5 कार्य दिवस (त्वरित मोड़ सेवाओं के लिए सबसे तेज़ 24 घंटे)
4-8 परतें: 7 ~ 12 कार्य दिवस (त्वरित मोड़ सेवाओं के लिए सबसे तेज़ 48 घंटे)
बड़े पैमाने पर उत्पादन (200 वर्गमीटर से कम):
1-2 परतें: 7 से 12 कार्य दिवस
4-8 परतें: 10 से 15 कार्य दिवस
Q6: आप क्या भुगतान स्वीकार करते हैं?
ए: वायर ट्रांसफर (टी / टी) या लेटर ऑफ क्रेडिट (एल / सी) या पेपैल (केवल 500usd से कम मूल्य के लिए)
