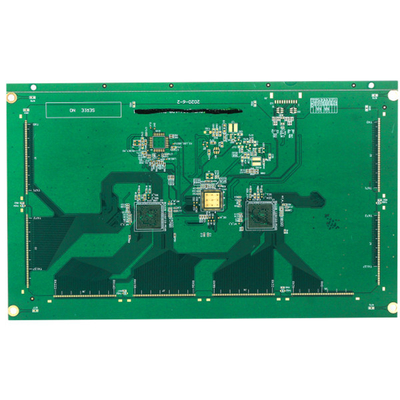

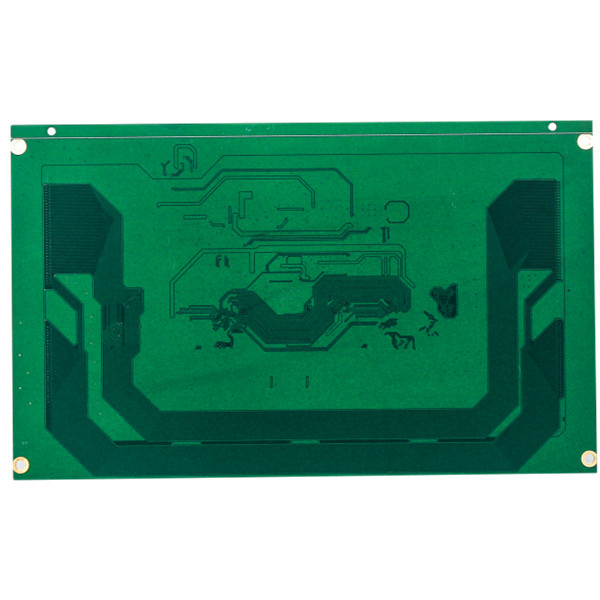

12 परत एचडीआई पीसीबी बोर्ड 2.0 मिमी बहुपरत मुद्रित सर्किट बोर्ड 1oz
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| पीसीबी का नाम | 12L 1+N+1 उच्च घनत्व इंटरकनेक्ट मुद्रित सर्किट बोर्ड | मार्टेरियल | FR-4, S1000-2M |
|---|---|---|---|
| बोर्ड परत | 12ली | बोर्ड की मोटाई | 2.0 मिमी |
| समाप्त कॉपर वजन बाहरी | एक आउंस | आंतरिक कॉपर वजन आंतरिक | 1 ऑउंस बेस |
| सोल्डर मास्क | हरा सोल्डर मास्क | सबसे छोटा छेद आकार | 0.1 मिमी |
| विशेष अनुरोध | ब्लाइंड बेरीड होल, प्रतिबाधा नियंत्रण | आवेदन | ऑटोमोबाइल उत्पाद |
| हाई लाइट | 2.0 मिमी 1 ऑउंस एचडीआई पीसीबी बोर्ड,1 ऑउंस एचडीआई पीसीबी बोर्ड,1 ऑउंस मल्टीलेयर प्रिंटेड सर्किट बोर्ड |
||
उत्पाद विवरण
एचडीआई पीसीबी बोर्ड पीसीबी निर्माण सेवा स्वचालित पीसीबी विधानसभा 10 परत पीसीबी कम मात्रा सर्किट बोर्ड विधानसभा
12L 1+N+1 उच्च घनत्व इंटरकनेक्ट मुद्रित सर्किट बोर्ड

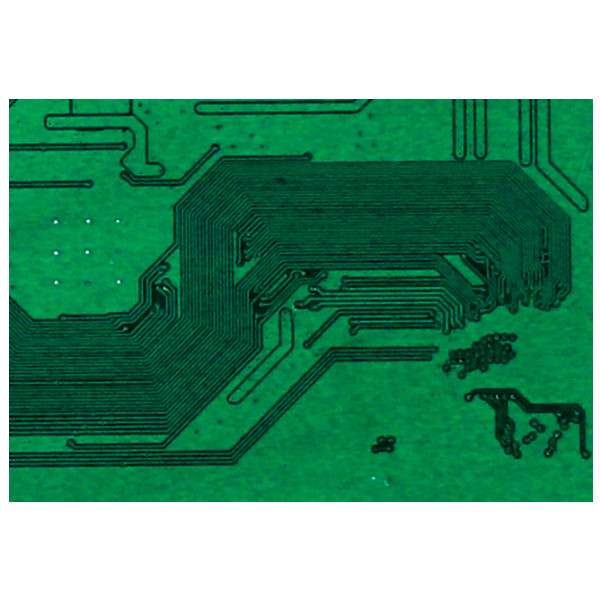

HDI PCB हाई डेंसिटी इंटरकनेक्ट प्रिंटेड सर्किट बोर्ड का संक्षिप्त नाम है, इनकी विशेषता महीन रेखाएँ, नज़दीकी स्थान और अधिक सघन वायरिंग होती है।
एचडीआई बोर्डों के लिए पारंपरिक सर्किट बोर्डों की तुलना में उच्च सर्किट घनत्व होता है, इसके डिजाइन में छेद और कैप्चर पैड के माध्यम से छोटे, और उच्च कनेक्शन पैड घनत्व भी शामिल हो सकते हैं।वे उत्पादों के वजन और समग्र आयामों को कम करने के साथ-साथ डिवाइस के विद्युत प्रदर्शन को बढ़ाने के लिए व्यापक रूप से उपयोग किए जाते हैं।
एचएसएक्स उत्पादों में 1 ~ 32 एल एफआर -4 पीसीबी, आईएमएस पीसीबी, एचडीआई बोर्ड, उच्च आवृत्ति पीटीएफई बोर्ड और कठोर-फ्लेक्स बोर्ड इत्यादि शामिल हैं। यह लचीली त्वरित मोड़ उत्पादन सेवाएं (12 घंटे से 72 घंटे), साथ ही बड़ी मात्रा में छोटी मात्रा प्रदान करता है। पीसीबी निर्माण।
उत्पादों का व्यापक रूप से संचार, बिजली आपूर्ति, कंप्यूटर नेटवर्क, डिजिटल उत्पाद, औद्योगिक नियंत्रण, विज्ञान और शिक्षा, चिकित्सा उपकरणों और एयरोस्पेस जैसे उच्च तकनीक वाले क्षेत्रों में उपयोग किया जाता है।HSX के पास उच्च शिक्षित और अनुभवी टीम और उन्नत उत्पादन उपकरण हैं।
HSX कारखाने की क्षमता का पैनल आकार अधिकतम 740x500 मिमी है, लेकिन जब पैनल का आकार 600 मिमी से बड़ा होता है, तो पहले इसकी समीक्षा करने की आवश्यकता होगी।और न्यूनतम पैनल आकार जिस तक हम पहुंच सकते हैं वह 5*5mm है।
पीसीबी की मोटाई हम 0.2 मिमी से 4.0 मिमी तक पहुंच सकते हैं, जब बोर्ड की मोटाई 0.2 मिमी से कम या 4 मिमी से अधिक हो, तो बोर्ड को पहले मूल्यांकन करने की आवश्यकता होगी।(पुनश्च। जब बोर्ड की मोटाई 0.6 मिमी के बराबर या उससे कम हो, तो यह एचएएसएल सतह समाप्त होने के लिए लागू नहीं होगी)
भीतरी और बाहरी परत की आधार तांबे की मोटाई सबसे छोटी 0.3/0.5oz और अधिकतम 3oz है।
0.15 मिमी कारखाने की न्यूनतम छेद आकार क्षमता है, जब छेद का आकार 0.15 मिमी से छोटा होता है, तो पहले बोर्ड की समीक्षा करने की आवश्यकता होगी।
मिलाप प्रतिरोध के रंगों में हरा, मैट हरा, नीला, मैट नीला, काला, मैट काला, पीला, लाल, सफेद, और ग्राहक के रूप में निर्दिष्ट होता है।
लेग के रंगों में सफेद, काला और ग्राहक के रूप में निर्दिष्ट होता है।
| पीसीबी परत | 12एल 1+एन+1 | पीसीबी सामग्री | FR-4, S1000-2M |
| तांबे की मोटाई | 1oz आंतरिक आधार, 1oz समाप्त तांबा | पीसीबी मोटाई | 2.0 मिमी |
| न्यूनतम।छेद का आकार | 0.1 मिमी | न्यूनतम पीसीबी ट्रैक/अंतराल: | 3मिली |
| पीसीबी सोल्डर मास्क | हरा | पीसीबी सिल्कस्क्रीन | गोरा |
| पीसीबी सतह समाप्त | विसर्जन सोना 2u | पीसीबी रूपरेखा | मार्ग/वी-कट |
| आवेदन | FR-4, S1000-2M | ||
| विशेष आवश्यकता: | मि.छेद के आकार के माध्यम से 0.15 मिमी / प्रतिबाधा नियंत्रण | ||
सामान्य प्रश्न:
Q1: आप एक कारखाने या व्यापार कंपनी हैं?
एक: हाँ, हम कारखाने हैं, हमारे पास स्वतंत्र त्वरित मोड़ प्रोटोटाइप पीसीबी निर्माण और बड़ी मात्रा में पीसीबी उत्पादन लाइनें हैं।
Q2: उत्पादन के लिए आप किस तरह का PCB फाइल फॉर्मेट स्वीकार कर सकते हैं?
ए: गेरबर, प्रोटेल 99SE, प्रोटेल डीएक्सपी, पावर पीसीबी, सीएएम 350, ओडीबी + (टीजीजेड)
Q3: क्या मेरी पीसीबी फाइलें सुरक्षित हैं जब मैं उन्हें निर्माण के लिए आपके पास जमा करता हूं?
ए: हम ग्राहक के कॉपीराइट का सम्मान करते हैं और आपकी फाइलों के साथ किसी और के लिए पीसीबी का निर्माण तब तक नहीं करेंगे जब तक हमें आपकी ओर से लिखित अनुमति नहीं मिलती है, न ही हम इन फाइलों को किसी अन्य तीसरे पक्ष के साथ साझा करेंगे।और यदि आवश्यक हो तो हम क्लाइंट के साथ एनडीए पर हस्ताक्षर कर सकते हैं।
Q4: अगर हमारे पास कोई PCB फाइल / Gerber फाइल नहीं है, तो केवल PCB सैंपल है, क्या आप इसे मेरे लिए तैयार कर सकते हैं?
ए: हां, हम पीसीबी को क्लोन करने में आपकी मदद कर सकते हैं।बस नमूना पीसीबी हमें भेजें, हम पीसीबी डिजाइन को क्लोन कर सकते हैं और उस पर काम कर सकते हैं।
Q5: पीसीबी के लिए आपका मानक लीड टाइम क्या है?
ए: नमूना / प्रोटोटाइप (3 वर्गमीटर से कम):
1-2 परतें: 3 से 5 कार्य दिवस (त्वरित मोड़ सेवाओं के लिए सबसे तेज़ 24 घंटे)
4-8 परतें: 7 ~ 12 कार्य दिवस (त्वरित मोड़ सेवाओं के लिए सबसे तेज़ 48 घंटे)
बड़े पैमाने पर उत्पादन (200 वर्गमीटर से कम):
1-2 परतें: 7 से 12 कार्य दिवस
4-8 परतें: 10 से 15 कार्य दिवस
Q6: आप आमतौर पर पीसीबी को कैसे शिप करेंगे?
ए: आम तौर पर छोटे पैकेजों के लिए, हम डीएचएल, यूपीएस, फेडेक्स डोर टू डोर सेवा द्वारा बोर्डों को शिप करेंगे, हम आपके शिपिंग खाते का उपयोग संग्रह करने के लिए कर सकते हैं या डीडीयू (आयात शुल्क अवैतनिक) डिलीवरी अवधि में शिप करने के लिए हमारे खाते का उपयोग कर सकते हैं।
300 किग्रा से अधिक के भारी माल के लिए, हम माल ढुलाई लागत बचाने के लिए आपके पीसीबी बोर्ड को जहाज या हवाई मार्ग से भेज सकते हैं।बेशक, अगर आपके पास अपना खुद का फारवर्डर है, तो हम आपके शिपमेंट से निपटने के लिए उनसे संपर्क कर सकते हैं।
Q7: आपकी न्यूनतम आदेश मात्रा क्या है?
ए: नहीं MOQ। मात्रा केवल कीमत को प्रभावित करेगी।आरएफक्यू के लिए कृपया हमसे संपर्क करें।
प्रश्न 8: क्या आप पीसीबी असेंबली सेवाएं और घटक सोर्सिंग प्रदान कर सकते हैं?
ए: हां, हम अनुरोध करने पर घटक सोर्सिंग और पीसीबी असेंबली सेवाओं के साथ-साथ बॉक्स बिल्ड भी प्रदान कर सकते हैं।
प्रश्न 9.त्वरित उद्धरण कैसे प्राप्त करें?
कृपया बोर्ड की गेरबर फ़ाइल और विवरण प्रदान करें (परत, बोर्ड की मोटाई, तांबे की मोटाई, सतह के उपचार, सोल्डर मास्क और सिल्क्सस्क्रीन रंग, विशेष अनुरोध यदि कोई हो, मांग मात्रा, आदि सहित)
नमूना:
| पीसीबी प्रकार | 4L बहुपरत पीसीबी |
| सतह समाप्त | LF-HASL |
| मूलभूत सामग्री | FR4, TG170 |
| तांबे की मोटाई | 1oz आंतरिक आधार, 1oz समाप्त तांबा |
| पीसीबी सोल्डर मास्क | दोनों पक्षों के लिए हरा |
| पीसीबी सिल्कस्क्रीन | दोनों पक्षों के लिए सफेद |
| विशेष आवश्यकता | राल प्लग छेद/चढ़ाना बढ़त, सोने की उंगली मोटाई 30u" |
