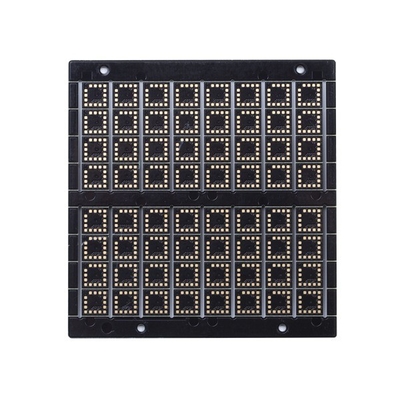

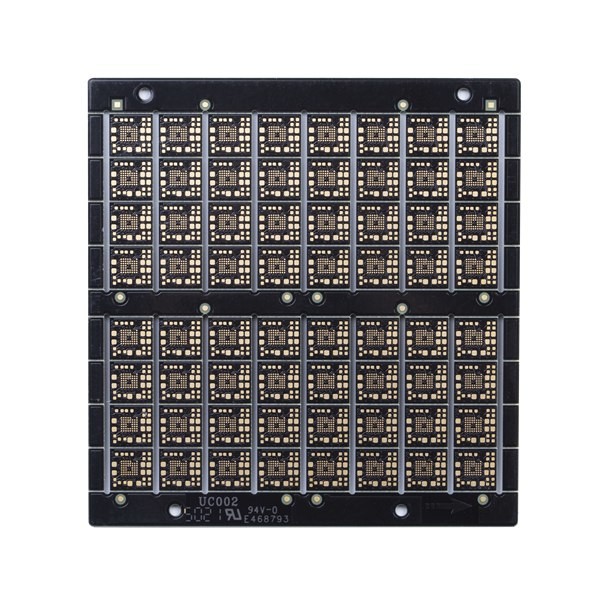

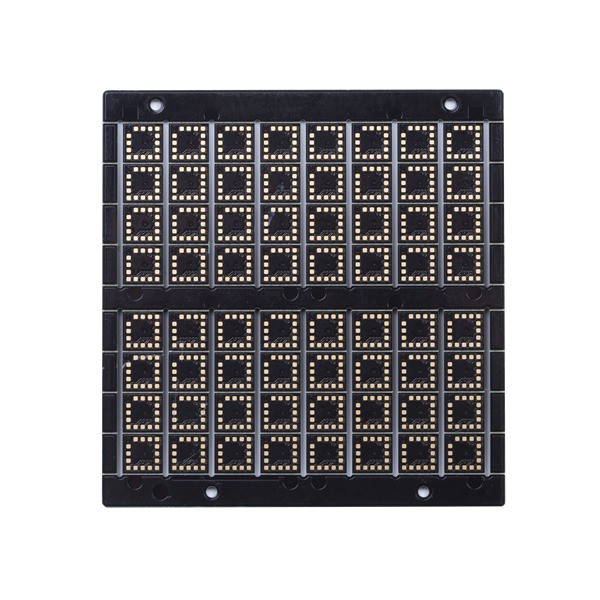

1oz 4 परत पीसीबी बोर्ड इलेक्ट्रॉनिक पीसीबी विधानसभा उच्च घनत्व इंटरकनेक्ट 1.0 मिमी
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| पीसीबी का नाम | 4एल 1+एन+1 एचडीआई बोर्ड | मार्टेरियल | FR-4, शेन्जी |
|---|---|---|---|
| बोर्ड परत | 4एल | बोर्ड की मोटाई | 1.0 मिमी |
| समाप्त कॉपर वजन बाहरी | एक आउंस | आंतरिक कॉपर वजन आंतरिक | हॉज बेस |
| सोल्डर मास्क | ब्लैक सोल्डर मास्क | सबसे छोटा यांत्रिक ड्रिलिंग छेद | 0.3 मिमी |
| विशेष अनुरोध | दफन और अंधा विअस, एक कदम स्टैक अप | आवेदन | संचार उत्पाद |
| हाई लाइट | 1oz 4 परत पीसीबी बोर्ड,ISO9001 4 परत पीसीबी बोर्ड,1oz 4L इलेक्ट्रॉनिक पीसीबी विधानसभा |
||
उत्पाद विवरण
1oz 4 परत पीसीबी बोर्ड इलेक्ट्रॉनिक पीसीबी विधानसभा उच्च घनत्व इंटरकनेक्ट 1.0 मिमी
एचडीआई पीसीबी बोर्ड 4 परत पीसीबी बोर्ड इलेक्ट्रॉनिक पीसीबी असेंबली उच्च घनत्व इंटरकनेक्ट मुद्रित सर्किट बोर्ड
4एल 1+एन+1 एचडीआई बोर्ड
हाई डेंसिटी इंटरकनेक्ट प्रिंटेड सर्किट बोर्ड, जिन्हें एचडीआई बोर्ड भी कहा जाता है, को महीन रेखाओं, नज़दीकी जगहों और अधिक घने तारों की विशेषता होती है।
एचडीआई बोर्ड उच्च सर्किट घनत्व के मालिक हैं, इसके डिजाइन में न केवल छेद और कैप्चर पैड के माध्यम से छोटे शामिल हो सकते हैं, बल्कि उच्च कनेक्शन पैड घनत्व भी शामिल हो सकते हैं।वे उत्पादों के वजन और समग्र आयामों को कम करने के साथ-साथ डिवाइस के विद्युत प्रदर्शन को बढ़ाने के लिए व्यापक रूप से उपयोग किए जाते हैं।
एचएसएक्स उत्पादों में 1 ~ 32 एल एफआर -4 पीसीबी, आईएमएस पीसीबी, एचडीआई बोर्ड, उच्च आवृत्ति पीटीएफई बोर्ड और कठोर-फ्लेक्स बोर्ड इत्यादि शामिल हैं। यह लचीली त्वरित मोड़ उत्पादन सेवाएं (12 घंटे से 72 घंटे), साथ ही छोटी मात्रा से बड़ी मात्रा प्रदान करता है। पीसीबी निर्माण।
उत्पादों का व्यापक रूप से संचार, बिजली आपूर्ति, कंप्यूटर नेटवर्क, डिजिटल उत्पाद, औद्योगिक नियंत्रण, विज्ञान और शिक्षा, चिकित्सा उपकरणों और एयरोस्पेस जैसे उच्च तकनीक वाले क्षेत्रों में उपयोग किया जाता है।HSX के पास उच्च शिक्षित और अनुभवी टीम और उन्नत उत्पादन उपकरण हैं।
HSX कारखाने की क्षमता का पैनल आकार अधिकतम 740x500 मिमी है, लेकिन जब पैनल का आकार 600 मिमी से बड़ा होता है, तो पहले इसकी समीक्षा करने की आवश्यकता होगी।और न्यूनतम पैनल आकार जिस तक हम पहुंच सकते हैं वह 5*5mm है।
पीसीबी की मोटाई हम 0.2 मिमी से 4.0 मिमी तक पहुंच सकते हैं, जब बोर्ड की मोटाई 0.2 मिमी से कम या 4 मिमी से अधिक हो, तो बोर्ड को पहले मूल्यांकन करने की आवश्यकता होगी।(पुनश्च। जब बोर्ड की मोटाई 0.6 मिमी के बराबर या उससे कम हो, तो यह एचएएसएल सतह समाप्त होने के लिए लागू नहीं होगी)
भीतरी और बाहरी परत के आधार तांबे की मोटाई सबसे छोटी 0.3/0.5oz और अधिकतम 3oz है।
0.15 मिमी कारखाने की न्यूनतम छेद आकार क्षमता है, जब छेद का आकार 0.15 मिमी से छोटा होता है, तो पहले बोर्ड की समीक्षा करने की आवश्यकता होगी।
मिलाप प्रतिरोध के रंगों में हरा, मैट हरा, नीला, मैट नीला, काला, मैट काला, पीला, लाल, सफेद, और ग्राहक के रूप में निर्दिष्ट होता है।
लेग के रंगों में सफेद, काला और ग्राहक के रूप में निर्दिष्ट होता है।
| टुकड़े टुकड़े प्रकार / ब्रांड: | शेंगयी FR4 | सर्किट बोर्ड परत: | 4 परत |
| पीसीबी बोर्ड मोटा: | 1.0 मिमी | विभिन्न कॉपर मोटाई: | 1/एच/एच/1ओजेड |
| सबसे छोटा यांत्रिक ड्रिलिंग छेद: | 0.3 मिमी | समाप्त बोर्ड प्रोफाइल: | मिलिंग और वी-कट |
| मिलाप विवरण का विरोध: | YEYO काला रंग | सबसे छोटी लाइन दूरी/स्थान: | 4/4मिली |
| किंवदंती विवरण: | सफेद | सतह विवरण: | विसर्जन सोना |
| विशेष अनुरोध/टिप्पणी: | एचडीआई बरीड वायस और ब्लाइंड वायस, वन स्टेप स्टैक अप / इम्पीडेंस कंट्रोल / राल भरा और प्लेटेड ओवर | ||
| सर्किट बोर्ड उपयोग: | संचार | ||
सामान्य प्रश्न:
Q1: आप एक कारखाने या व्यापार कंपनी हैं?
एक: हाँ, हम कारखाने हैं, हमारे पास स्वतंत्र त्वरित मोड़ प्रोटोटाइप पीसीबी निर्माण और बड़ी मात्रा में पीसीबी उत्पादन लाइनें हैं।
Q2: उत्पादन के लिए आप किस तरह का PCB फाइल फॉर्मेट स्वीकार कर सकते हैं?
ए: गेरबर, प्रोटेल 99SE, प्रोटेल डीएक्सपी, पावर पीसीबी, सीएएम 350, ओडीबी + (टीजीजेड)
Q3: अगर हमारे पास कोई PCB फाइल / Gerber फाइल नहीं है, तो केवल PCB सैंपल है, क्या आप इसे मेरे लिए तैयार कर सकते हैं?
ए: हां, हम पीसीबी को क्लोन करने में आपकी मदद कर सकते हैं।बस नमूना पीसीबी हमें भेजें, हम पीसीबी डिजाइन को क्लोन कर सकते हैं और इसे काम कर सकते हैं।
प्रश्न 4: पीसीबी के लिए आपका मानक लीड टाइम क्या है?
ए: नमूना / प्रोटोटाइप (3 वर्गमीटर से कम):
1-2 परतें: 3 से 5 कार्य दिवस (त्वरित मोड़ सेवाओं के लिए सबसे तेज़ 24 घंटे)
4-8 परतें: 7 ~ 12 कार्य दिवस (त्वरित मोड़ सेवाओं के लिए सबसे तेज़ 48 घंटे)
बड़े पैमाने पर उत्पादन (200 वर्गमीटर से कम):
1-2 परतें: 7 से 12 कार्य दिवस
4-8 परतें: 10 से 15 कार्य दिवस
Q5: आपका मिनट क्या है।आदेश की मात्रा?
ए: कोई MOQ नहीं है। मात्रा केवल कीमत को प्रभावित करेगी।
प्रश्न6.त्वरित उद्धरण कैसे प्राप्त करें?
कृपया बोर्ड की गेरबर फ़ाइल और विवरण प्रदान करें (परत, बोर्ड की मोटाई, तांबे की मोटाई, सतह के उपचार, सोल्डर मास्क और सिल्क्सस्क्रीन रंग, विशेष अनुरोध यदि कोई हो, मांग मात्रा, आदि सहित)
नमूना:
| पीसीबी प्रकार | 4L बहुपरत पीसीबी |
| सतह समाप्त | LF-HASL |
| मूलभूत सामग्री | FR4, TG170 |
| तांबे की मोटाई | 1oz आंतरिक आधार, 1oz समाप्त तांबा |
| पीसीबी सोल्डर मास्क | दोनों पक्षों के लिए हरा |
| पीसीबी सिल्कस्क्रीन | दोनों पक्षों के लिए सफेद |
| विशेष आवश्यकता | राल प्लग छेद/चढ़ाना बढ़त, सोने की उंगली मोटाई 30u" |
