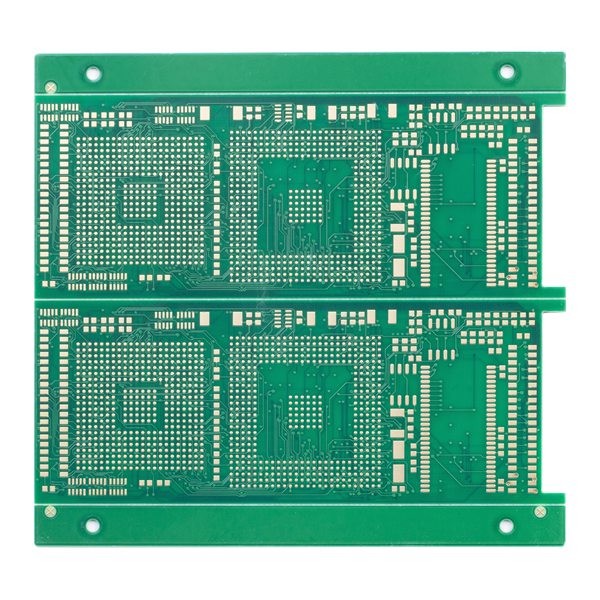

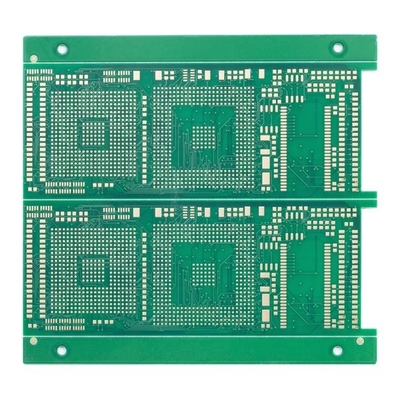

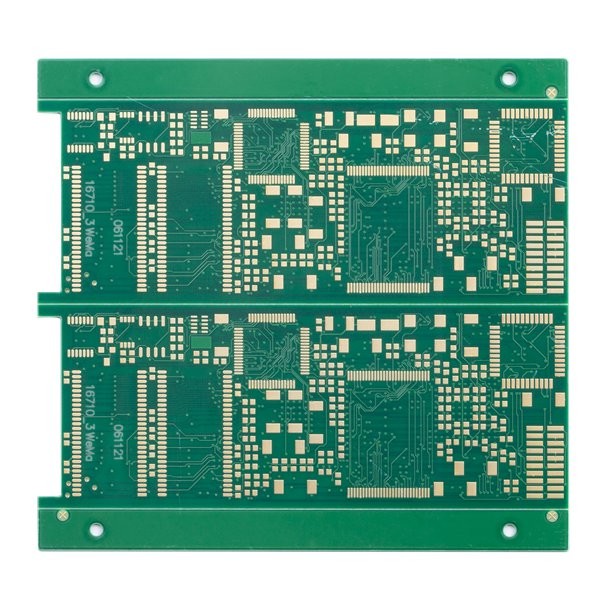

मल्टीलायर एचडीआई पीसीबी बोर्ड 0.9 मिमी 8 परत पीसीबी फैब्रिकेशन ग्रीन सोल्डर मास्क
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| पीसीबी का नाम | 8एल 2+एन+2 एचडीआई बोर्ड | मार्टेरियल | FR-4, TG170 |
|---|---|---|---|
| बोर्ड परत | 8एल | बोर्ड की मोटाई | 0.9 मिमी |
| तांबे की मोटाई | 1/एच/1/1/एच/एच/एच/1 आउंस | न्यूनतम पीसीबी ट्रैक/अंतराल | 3/3मिली |
| सोल्डर मास्क | हरा | सबसे छोटा यांत्रिक ड्रिलिंग छेद | 0.15 mm |
| विशेष अनुरोध | HDI बरीड वायस और ब्लाइंड वायस, टू स्टेप स्टैक अप | आवेदन | औद्योगिक नियंत्रण |
| हाई लाइट | आईएसओ 9 001 एचडीआई पीसीबी बोर्ड,0.9 मिमी एचडीआई पीसीबी बोर्ड,0.9 मिमी 8 परत पीसीबी फैब्रिकेशन: |
||
उत्पाद विवरण
मल्टीलायर एचडीआई पीसीबी बोर्ड 0.9 मिमी 8 परत पीसीबी फैब्रिकेशन ग्रीन सोल्डर मास्क
एचडीआई पीसीबी बोर्ड बहुपरत पीसीबी बोर्ड 8 परत पीसीबी बोर्ड एचडीआई बोर्ड चीन पीसीबी विधानसभा पीसीबी निर्माण सेवा पीसीबी असी
8एल 2+एन+2 एचडीआई बोर्ड
एचडीआई पीसीबी का मतलब है हाई डेंसिटी इंटरकनेक्ट प्रिंटेड सर्किट बोर्ड, वे महीन रेखाओं, नज़दीकी जगहों और अधिक घने तारों की विशेषता रखते हैं।
पारंपरिक सर्किट बोर्डों की तुलना में इसकी उच्च सर्किट घनत्व के कारण, एचडीआई पीसीबी डिज़ाइन में छेद और कैप्चर पैड के साथ-साथ उच्च कनेक्शन पैड घनत्व के माध्यम से छोटे शामिल हो सकते हैं।एचडीआई पीसीबी व्यापक रूप से उत्पादों के वजन और समग्र आयामों को कम करने के साथ-साथ डिवाइस के विद्युत प्रदर्शन को बढ़ाने के लिए उपयोग किया जाता है।
एचडीआई बोर्ड स्टैक-अप:
1+एन+1लेजर माइक्रोविया और मैकेनिकल दफन कोर के माध्यम से।"1" कोर के प्रत्येक तरफ "बिल्ड-अप" या अनुक्रमिक टुकड़े टुकड़े का प्रतिनिधित्व करता है।
i+N+i (i>=2)पीसीबी में उच्च-घनत्व इंटरकनेक्ट परतों के 2 या अधिक "बिल्ड-अप" होते हैं।विभिन्न परतों पर माइक्रोविया को कंपित या ढेर किया जा सकता है।तांबे से भरी स्टैक्ड माइक्रोविया संरचनाएं आमतौर पर चुनौतीपूर्ण डिजाइनों में देखी जाती हैं।
| पीसीबी परत | 8एल | पीसीबी सामग्री | FR4 TG170 |
| तांबे की मोटाई | 1/एच/1/1/एच/एच/एच/1 आउंस | पीसीबी मोटाई | 0.9 मिमी |
| न्यूनतम।छेद का आकार | 0.15 mm | न्यूनतम पीसीबी ट्रैक/अंतराल: | 3/3मिली |
| पीसीबी सोल्डर मास्क | हरा | पीसीबी सिल्कस्क्रीन | गोरा |
| पीसीबी सतह समाप्त | विसर्जन सोना | पीसीबी रूपरेखा | रूटिंग/वी-कट |
| आवेदन | औद्योगिक नियंत्रण | ||
| विशेष आवश्यकता: | छोटी लाइन स्पेस और गैप: 3/3मिल/एचडीआई बरीड विअस और ब्लाइंड वायस, टू स्टेप स्टैक अप/मिनट।छेद के आकार के माध्यम से 0.15 मिमी / प्रतिबाधा नियंत्रण / राल भरा और चढ़ाया / 0.25 मिमी बीजीए | ||
सामान्य प्रश्न:
Q1: आप एक कारखाने या व्यापार कंपनी हैं?
एक: हाँ, हम कारखाने हैं, हमारे पास स्वतंत्र त्वरित मोड़ प्रोटोटाइप पीसीबी निर्माण और बड़ी मात्रा में पीसीबी उत्पादन लाइनें हैं।
Q2: उत्पादन के लिए आप किस तरह का PCB फाइल फॉर्मेट स्वीकार कर सकते हैं?
ए: गेरबर, प्रोटेल 99SE, प्रोटेल डीएक्सपी, पावर पीसीबी, सीएएम 350, ओडीबी + (टीजीजेड)
Q3: क्या मेरी पीसीबी फाइलें सुरक्षित हैं जब मैं उन्हें निर्माण के लिए आपके पास जमा करता हूं?
ए: हम ग्राहक के कॉपीराइट का सम्मान करते हैं और आपकी फाइलों के साथ किसी और के लिए पीसीबी का निर्माण तब तक नहीं करेंगे जब तक हमें आपकी ओर से लिखित अनुमति नहीं मिलती है, न ही हम इन फाइलों को किसी अन्य तीसरे पक्ष के साथ साझा करेंगे।और यदि आवश्यक हो तो हम क्लाइंट के साथ एनडीए पर हस्ताक्षर कर सकते हैं।
Q4: अगर हमारे पास कोई PCB फाइल / Gerber फाइल नहीं है, तो केवल PCB सैंपल है, क्या आप इसे मेरे लिए तैयार कर सकते हैं?
ए: हां, हम पीसीबी को क्लोन करने में आपकी मदद कर सकते हैं।बस नमूना पीसीबी हमें भेजें, हम पीसीबी डिजाइन को क्लोन कर सकते हैं और उस पर काम कर सकते हैं।
Q5: पीसीबी के लिए आपका मानक लीड टाइम क्या है?
ए: नमूना / प्रोटोटाइप (3 वर्गमीटर से कम):
1-2 परतें: 3 से 5 कार्य दिवस (त्वरित मोड़ सेवाओं के लिए सबसे तेज़ 24 घंटे)
4-8 परतें: 7 ~ 12 कार्य दिवस (त्वरित मोड़ सेवाओं के लिए सबसे तेज़ 48 घंटे)
बड़े पैमाने पर उत्पादन (200 वर्गमीटर से कम):
1-2 परतें: 7 से 12 कार्य दिवस
4-8 परतें: 10 से 15 कार्य दिवस
Q6: आप क्या भुगतान स्वीकार करते हैं?
ए: वायर ट्रांसफर (टी / टी) या लेटर ऑफ क्रेडिट (एल / सी) या पेपैल (केवल 500 यूएसडी से कम के छोटे मूल्य के लिए)
Q7: शिपमेंट तरीका क्या है?
300 किग्रा से अधिक के भारी माल के लिए, हम माल ढुलाई लागत बचाने के लिए आपके पीसीबी बोर्ड को जहाज या हवाई मार्ग से भेज सकते हैं।बेशक, अगर आपके पास अपना खुद का फारवर्डर है, तो हम आपके शिपमेंट से निपटने के लिए उनसे संपर्क कर सकते हैं।
प्रश्न 8: आपकी न्यूनतम आदेश मात्रा क्या है?
ए: नहीं MOQ। मात्रा केवल कीमत को प्रभावित करेगी।आरएफक्यू के लिए कृपया हमसे संपर्क करें।
