उच्च घनत्व इंटरकनेक्ट एचडीआई पीसीबी बोर्ड 0.8 मिमी 4 एल राल भरा हुआ
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| पीसीबी का नाम | 4एल 1+एन+1 एचडीआई बोर्ड | मार्टेरियल | FR4 TG170 |
|---|---|---|---|
| बोर्ड परत | 4एल | बोर्ड की मोटाई | 0.8 मिमी |
| तांबे की मोटाई | 1/1/1/1OZ समाप्त | न्यूनतम पीसीबी ट्रैक/अंतराल | 0.06 / 0.06 मिमी |
| सोल्डर मास्क | नीला रंग | सबसे छोटा यांत्रिक ड्रिलिंग छेद | 0.15 mm |
| विशेष अनुरोध | प्रतिबाधा नियंत्रण / राल भरा और चढ़ाया हुआ | अनुप्रयोगसंचार उत्पाद | डिजिटल उत्पाद |
| हाई लाइट | 0.8 मिमी 4 एल एचडीआई पीसीबी बोर्ड,4 एल एचडीआई पीसीबी बोर्ड,0.8 मिमी उच्च घनत्व इंटरकनेक्ट |
||
उत्पाद विवरण

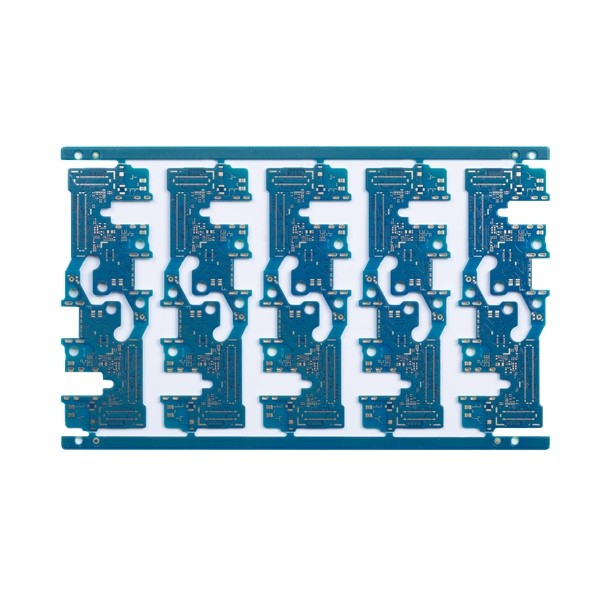

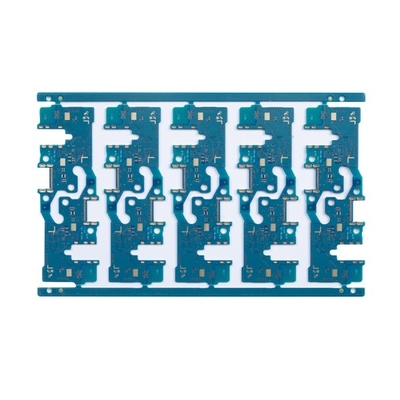

उच्च घनत्व इंटरकनेक्ट एचडीआई पीसीबी बोर्ड 0.8 मिमी 4 एल राल भरा हुआ
एचडीआई पीसीबी बोर्ड पीसीबी बोर्ड निर्माण उच्च घनत्व इंटरकनेक्ट एचडीआई पीसीबी प्रौद्योगिकी एचडीआई मुद्रित सर्किट बोर्ड
4एल 1+एन+1 एचडीआई बोर्ड
एचडीआई पीसीबी का मतलब है हाई डेंसिटी इंटरकनेक्ट प्रिंटेड सर्किट बोर्ड, वे महीन रेखाओं, नज़दीकी जगहों और अधिक घने तारों की विशेषता रखते हैं।
पारंपरिक सर्किट बोर्डों की तुलना में इसकी उच्च सर्किट घनत्व के कारण, एचडीआई पीसीबी डिज़ाइन में छेद और कैप्चर पैड के साथ-साथ उच्च कनेक्शन पैड घनत्व के माध्यम से छोटे शामिल हो सकते हैं।एचडीआई पीसीबी व्यापक रूप से उत्पादों के वजन और समग्र आयामों को कम करने के साथ-साथ डिवाइस के विद्युत प्रदर्शन को बढ़ाने के लिए उपयोग किया जाता है।
एचडीआई बोर्ड स्टैक-अप:
1+एन+1लेजर माइक्रोविया और मैकेनिकल दफन कोर के माध्यम से।"1" कोर के प्रत्येक तरफ "बिल्ड-अप" या अनुक्रमिक टुकड़े टुकड़े का प्रतिनिधित्व करता है।
मैं+एन+मैं(i>=2) PCB में हाई-डेंसिटी इंटरकनेक्ट लेयर्स के 2 या अधिक "बिल्ड-अप" होते हैं।विभिन्न परतों पर माइक्रोविया को कंपित या ढेर किया जा सकता है।तांबे से भरी स्टैक्ड माइक्रोविया संरचनाएं आमतौर पर चुनौतीपूर्ण डिजाइनों में देखी जाती हैं।
एचएसएक्स उत्पादों में 1 ~ 32 एल एफआर -4 पीसीबी, आईएमएस पीसीबी, एचडीआई बोर्ड, उच्च आवृत्ति पीटीएफई बोर्ड और कठोर-फ्लेक्स बोर्ड इत्यादि शामिल हैं। यह लचीली त्वरित मोड़ उत्पादन सेवाएं (12 घंटे से 72 घंटे), साथ ही छोटी मात्रा से बड़ी मात्रा प्रदान करता है। पीसीबी निर्माण। उत्पादों का व्यापक रूप से संचार, बिजली आपूर्ति, कंप्यूटर नेटवर्क, डिजिटल उत्पाद, औद्योगिक नियंत्रण, विज्ञान और शिक्षा, चिकित्सा उपकरणों और एयरोस्पेस जैसे उच्च तकनीक वाले क्षेत्रों में उपयोग किया जाता है।
| सर्किट बोर्ड परत गणना: | 4एल | सर्किट बोर्ड टुकड़े टुकड़े: | FR4 TG170 |
| परत तांबे की मोटी: | 1/एच/एच/1ओजेड | बोर्ड मोटाई: | 0.8 मिमी |
| सबसे छोटा छेद आकार: | 0.15 mm | सबसे छोटा पीसीबी ट्रैक / गैप: | 0.06 / 0.06 मिमी |
| मिलाप मुखौटा रंग: | ताइयो ब्लू | सिल्क स्क्रीन रंग: | कोई नहीं |
| पीसीबी सतह समाप्त: | विसर्जन सोना | बोर्ड प्रोफाइल: | रूटिंग/वी-कट |
| पीसीबी बोर्ड आवेदन: | डिजिटल उत्पाद | ||
| विशेष आवश्यकता का अनुरोध: | छोटी लाइन स्पेस और गैप: 2.5/2.5mil/HDI बरीड वायस और ब्लाइंड वायस, वन स्टेप स्टैक अप / मिनट।छेद के आकार के माध्यम से 0.15 मिमी / प्रतिबाधा नियंत्रण / राल भरा और चढ़ाया हुआ; | ||
सामान्य प्रश्न:
Q1: आप एक कारखाने या व्यापार कंपनी हैं?
एक: हाँ, हम कारखाने हैं, हमारे पास स्वतंत्र त्वरित मोड़ प्रोटोटाइप पीसीबी निर्माण और बड़ी मात्रा में पीसीबी उत्पादन लाइनें हैं।
Q2: उत्पादन के लिए आप किस तरह का PCB फाइल फॉर्मेट स्वीकार कर सकते हैं?
ए: गेरबर, प्रोटेल 99SE, प्रोटेल डीएक्सपी, पावर पीसीबी, सीएएम 350, ओडीबी + (टीजीजेड)
Q3: क्या हमारी पीसीबी फाइलों की जांच की जाएगी।
ए: हाँ।आपका डेटा हमारी इंजीनियर्स टीम द्वारा जांचा जाएगा।अगर हमें कोई तकनीकी समस्या मिलती है या कोई पूछताछ होती है, तो हम आपसे संपर्क करेंगे और समस्याओं को एक साथ हल करेंगे।
Q4: शिपमेंट से पहले हमारे उत्पाद का परीक्षण किया जाएगा।
ए: हाँ।यदि आप हमें परीक्षण विधियां प्रदान करते हैं तो हम फ़ंक्शन सर्किट परीक्षण प्रदान कर सकते हैं।
Q5: क्या आप PCB असेंबली सेवाएं भी प्रदान करते हैं?
300 किग्रा से अधिक के भारी माल के लिए, हम माल ढुलाई लागत बचाने के लिए आपके पीसीबी बोर्ड को जहाज या हवाई मार्ग से भेज सकते हैं।बेशक, अगर आपके पास अपना खुद का फारवर्डर है, तो हम आपके शिपमेंट से निपटने के लिए उनसे संपर्क कर सकते हैं।
