हाफ होल 0.25 मिमी बीजीए मल्टीलायर पीसीबी बोर्ड 1.2 मिमी एचडीआई पीसीबी प्रोटोटाइप:

हाफ होल 0.25 मिमी बीजीए मल्टीलायर पीसीबी बोर्ड 1.2 मिमी एचडीआई पीसीबी प्रोटोटाइप:

एचडीआई पीसीबी बोर्ड हाफ होल 0.25 मिमी बीजीए मल्टीलायर पीसीबी बोर्ड 6 परत पीसीबी बोर्ड पीसीबी बोर्ड विनिर्माण

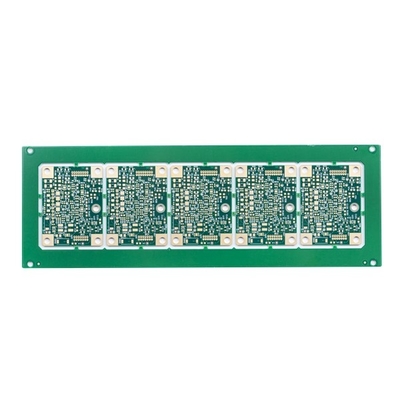

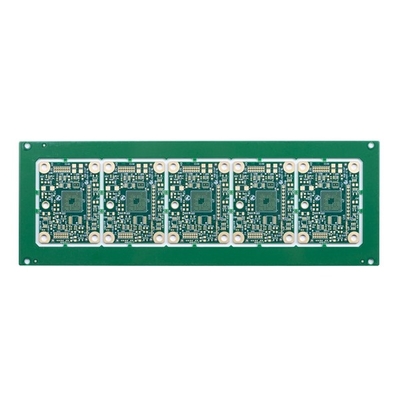

6एल 1+एन+1 एचडीआई बोर्ड

एचडीआई पीसीबी का मतलब है हाई डेंसिटी इंटरकनेक्ट प्रिंटेड सर्किट बोर्ड, वे महीन रेखाओं, नज़दीकी जगहों और अधिक घने तारों की विशेषता रखते हैं।
पारंपरिक सर्किट बोर्डों की तुलना में इसकी उच्च सर्किट घनत्व के कारण, एचडीआई पीसीबी डिज़ाइन में छेद और कैप्चर पैड के साथ-साथ उच्च कनेक्शन पैड घनत्व के माध्यम से छोटे शामिल हो सकते हैं।एचडीआई पीसीबी व्यापक रूप से उत्पादों के वजन और समग्र आयामों को कम करने के साथ-साथ डिवाइस के विद्युत प्रदर्शन को बढ़ाने के लिए उपयोग किया जाता है।

एचडीआई बोर्ड स्टैक-अप:
1+एन+1लेजर माइक्रोविया और मैकेनिकल दफन कोर के माध्यम से।"1" कोर के प्रत्येक तरफ "बिल्ड-अप" या अनुक्रमिक टुकड़े टुकड़े का प्रतिनिधित्व करता है।
मैं+एन+मैं(i>=2) PCB में हाई-डेंसिटी इंटरकनेक्ट लेयर्स के 2 या अधिक "बिल्ड-अप" होते हैं।विभिन्न परतों पर माइक्रोविया को कंपित या ढेर किया जा सकता है।तांबे से भरी स्टैक्ड माइक्रोविया संरचनाएं आमतौर पर चुनौतीपूर्ण डिजाइनों में देखी जाती हैं।

एचएसएक्स उत्पादों में 1 ~ 32 एल एफआर -4 पीसीबी, आईएमएस पीसीबी, एचडीआई बोर्ड, उच्च आवृत्ति पीटीएफई बोर्ड और कठोर-फ्लेक्स बोर्ड इत्यादि शामिल हैं। यह लचीली त्वरित मोड़ उत्पादन सेवाएं (12 घंटे से 72 घंटे), साथ ही बड़ी मात्रा में छोटी मात्रा प्रदान करता है। पीसीबी निर्माण। उत्पादों का व्यापक रूप से संचार, बिजली आपूर्ति, कंप्यूटर नेटवर्क, डिजिटल उत्पाद, औद्योगिक नियंत्रण, विज्ञान और शिक्षा, चिकित्सा उपकरणों और एयरोस्पेस जैसे उच्च तकनीक वाले क्षेत्रों में उपयोग किया जाता है।

Q1: आप एक कारखाने या व्यापार कंपनी हैं?
एक: हाँ, हम कारखाने हैं, हमारे पास स्वतंत्र त्वरित मोड़ प्रोटोटाइप पीसीबी निर्माण और बड़ी मात्रा में पीसीबी उत्पादन लाइनें हैं।

Q2: उत्पादन के लिए आप किस तरह का PCB फाइल फॉर्मेट स्वीकार कर सकते हैं?
ए: गेरबर, प्रोटेल 99SE, प्रोटेल डीएक्सपी, पावर पीसीबी, सीएएम 350, ओडीबी + (टीजीजेड)

Q3: क्या मेरी पीसीबी फाइलें सुरक्षित हैं जब मैं उन्हें निर्माण के लिए आपके पास जमा करता हूं?
ए: हम ग्राहक के कॉपीराइट का सम्मान करते हैं और आपकी फाइलों के साथ किसी और के लिए पीसीबी का निर्माण तब तक नहीं करेंगे जब तक हमें आपकी ओर से लिखित अनुमति नहीं मिलती है, न ही हम इन फाइलों को किसी अन्य तीसरे पक्ष के साथ साझा करेंगे।और यदि आवश्यक हो तो हम क्लाइंट के साथ एनडीए पर हस्ताक्षर कर सकते हैं।

Q4: अगर हमारे पास कोई PCB फाइल / Gerber फाइल नहीं है, तो केवल PCB सैंपल है, क्या आप इसे मेरे लिए तैयार कर सकते हैं?
ए: हां, हम पीसीबी को क्लोन करने में आपकी मदद कर सकते हैं।बस नमूना पीसीबी हमें भेजें, हम पीसीबी डिजाइन को क्लोन कर सकते हैं और उस पर काम कर सकते हैं।

Q5: पीसीबी के लिए आपका मानक लीड टाइम क्या है?
ए: नमूना / प्रोटोटाइप (3 वर्गमीटर से कम):
1-2 परतें: 3 से 5 कार्य दिवस (त्वरित मोड़ सेवाओं के लिए सबसे तेज़ 24 घंटे)
4-8 परतें: 7 ~ 12 कार्य दिवस (त्वरित मोड़ सेवाओं के लिए सबसे तेज़ 48 घंटे)
बड़े पैमाने पर उत्पादन (200 वर्गमीटर से कम):
1-2 परतें: 7 से 12 कार्य दिवस
4-8 परतें: 10 से 15 कार्य दिवस

Q6: आप क्या भुगतान स्वीकार करते हैं?
ए: वायर ट्रांसफर (टी / टी) या लेटर ऑफ क्रेडिट (एल / सी) या पेपैल (केवल 500 यूएसडी से कम के छोटे मूल्य के लिए)
