प्रतिबाधा नियंत्रण एचडीआई पीसीबी बोर्ड 1.2 मिमी 4 मिली मोबाइल फोन पीसीबी
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| पीसीबी का नाम | 6L 1+N+1HDI बोर्ड | मार्टेरियल | FR4 S1000-2 TG170 |
|---|---|---|---|
| सतह समाप्त | विसर्जन सोना | बोर्ड की मोटाई | 1.2 मिमी |
| तांबे की मोटाई | 1/1/1/1/1/1 ऑउंस | न्यूनतम पीसीबी ट्रैक/अंतराल | 6/4मिली |
| सोल्डर मास्क | ताइयो ग्रीन | सबसे छोटा यांत्रिक ड्रिलिंग छेद | 0.25 मिमी |
| विशेष अनुरोध | HDI बरीड वायस और ब्लाइंड वायस, वन स्टेप स्टैक अप | अनुप्रयोगसंचार उत्पाद | संचार उत्पाद |
| हाई लाइट | 1.2mm TG170 HDI PCB बोर्ड,4mil TG170 HDI PCB बोर्ड,4mil 1.2mm मोबाइल फोन PCB |
||
उत्पाद विवरण

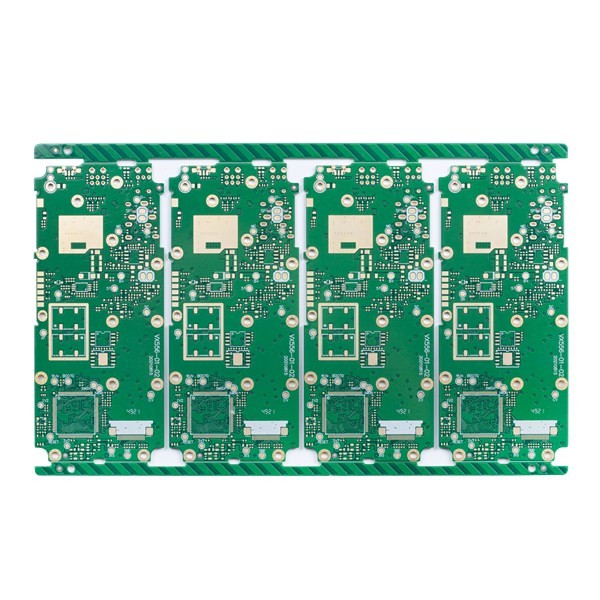

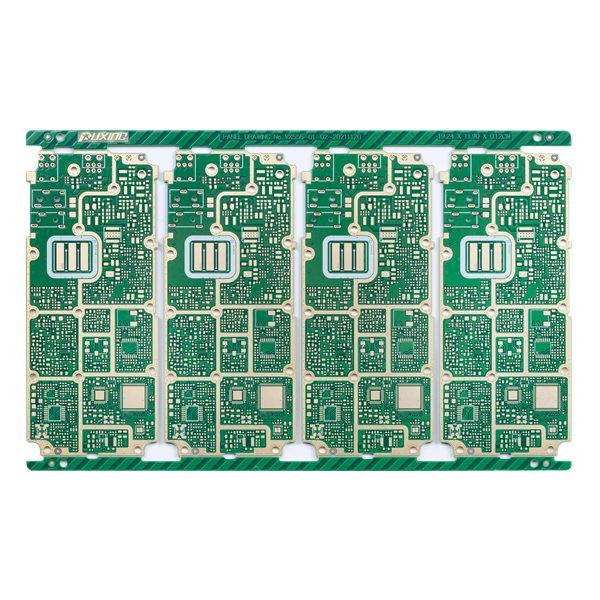

प्रतिबाधा नियंत्रण एचडीआई पीसीबी बोर्ड 1.2 मिमी 4 मिली मोबाइल फोन पीसीबी
एचडीआई पीसीबी बोर्ड एचडीआई दफन वायस और ब्लाइंड वायस एचडीआई बोर्ड प्रतिबाधा नियंत्रण मोबाइल फोन पीसीबी बोर्ड
6एल 1+एन+1 एचडीआई बोर्ड
HDI PCB हाई डेंसिटी इंटरकनेक्ट प्रिंटेड सर्किट बोर्ड का संक्षिप्त नाम है, इनकी विशेषता महीन रेखाएँ, नज़दीकी स्थान और अधिक सघन वायरिंग होती है।
हाई-डेंसिटी इंटरकनेक्ट (HDI) PCB की विशेषता महीन रेखाएँ, नज़दीकी स्थान और अधिक सघन वायरिंग होती है।किसी प्रोजेक्ट के आकार को कम करते हुए उनका तेज़ कनेक्शन होता है।आम तौर पर, इन बोर्डों में अंधा और दफन विअस, लेजर एब्लेटेड माइक्रोविया, अनुक्रमिक टुकड़े टुकड़े, और इन-पैड के माध्यम से भी सुविधा होती है।एक एचडीआई बोर्ड इस्तेमाल किए गए पिछले बोर्डों की कार्यक्षमता को रख सकता है।
एचडीआई बोर्डों के लिए पारंपरिक सर्किट बोर्डों की तुलना में उच्च सर्किट घनत्व होता है, इसके डिजाइन में छेद और कैप्चर पैड के माध्यम से छोटे, और उच्च कनेक्शन पैड घनत्व भी शामिल हो सकते हैं।वे उत्पादों के वजन और समग्र आयामों को कम करने के साथ-साथ डिवाइस के विद्युत प्रदर्शन को बढ़ाने के लिए व्यापक रूप से उपयोग किए जाते हैं।
एचडीआई बोर्ड डिजिटल उपकरणों, स्मार्टफोन और टैबलेट, ऑटोमोबाइल, विमान और अन्य वाहन उत्पादों जैसे उद्योगों की विस्तृत श्रृंखला पर लागू होते हैं।
| सर्किट बोर्ड परत गणना: | 6ली | सर्किट बोर्ड टुकड़े टुकड़े: | FR4 S1000-2 TG170 |
| परत तांबे की मोटी: | 1/1/1/1/1/1 आउंस | बोर्ड मोटाई: | 1.2 मिमी |
| सबसे छोटा छेद आकार: | 0.25 मिमी | सबसे छोटा पीसीबी ट्रैक / गैप: | 6/4मिली |
| मिलाप मुखौटा रंग: | ताइयो ग्रीन | सिल्क स्क्रीन रंग: | सफेद |
| पीसीबी सतह समाप्त: | विसर्जन सोना | बोर्ड प्रोफाइल: | रूटिंग/वी-कट |
| पीसीबी बोर्ड आवेदन: | संचार | ||
| विशेष आवश्यकता का अनुरोध: | एचडीआई बरीड वायस और ब्लाइंड वायस, वन स्टेप स्टैक अप / इम्पीडेंस कंट्रोल / राल भरा और प्लेटेड ओवर | ||
Q1: आप एक कारखाने या व्यापार कंपनी हैं?
एक: हाँ, हम कारखाने हैं, हमारे पास स्वतंत्र त्वरित मोड़ प्रोटोटाइप पीसीबी निर्माण और बड़ी मात्रा में पीसीबी उत्पादन लाइनें हैं।
Q2: उत्पादन के लिए आप किस तरह का PCB फाइल फॉर्मेट स्वीकार कर सकते हैं?
ए: गेरबर, प्रोटेल 99SE, प्रोटेल डीएक्सपी, पावर पीसीबी, सीएएम 350, ओडीबी + (टीजीजेड)
Q3: क्या मेरी पीसीबी फाइलें सुरक्षित हैं जब मैं उन्हें निर्माण के लिए आपके पास जमा करता हूं?
ए: हम ग्राहक के कॉपीराइट का सम्मान करते हैं और आपकी फाइलों के साथ किसी और के लिए पीसीबी का निर्माण तब तक नहीं करेंगे जब तक कि हमें आपकी ओर से लिखित अनुमति नहीं मिलती है, न ही हम इन फाइलों को किसी अन्य तीसरे पक्ष के साथ साझा करेंगे।और यदि आवश्यक हो तो हम क्लाइंट के साथ एनडीए पर हस्ताक्षर कर सकते हैं।
Q4: अगर हमारे पास कोई PCB फाइल / Gerber फाइल नहीं है, तो केवल PCB सैंपल है, क्या आप इसे मेरे लिए तैयार कर सकते हैं?
ए: हां, हम पीसीबी को क्लोन करने में आपकी मदद कर सकते हैं।बस नमूना पीसीबी हमें भेजें, हम पीसीबी डिजाइन को क्लोन कर सकते हैं और इसे काम कर सकते हैं।
Q5: पीसीबी के लिए आपका मानक लीड टाइम क्या है?
ए: नमूना / प्रोटोटाइप (3 वर्गमीटर से कम):
1-2 परतें: 3 से 5 कार्य दिवस (त्वरित मोड़ सेवाओं के लिए सबसे तेज़ 24 घंटे)
4-8 परतें: 7 ~ 12 कार्य दिवस (त्वरित मोड़ सेवाओं के लिए सबसे तेज़ 48 घंटे)
बड़े पैमाने पर उत्पादन (200 वर्गमीटर से कम):
1-2 परतें: 7 से 12 कार्य दिवस
4-8 परतें: 10 से 15 कार्य दिवस
Q6: आप क्या भुगतान स्वीकार करते हैं?
ए: वायर ट्रांसफर (टी / टी) या लेटर ऑफ क्रेडिट (एल / सी) या पेपैल (केवल 500 यूएसडी से कम के छोटे मूल्य के लिए)
