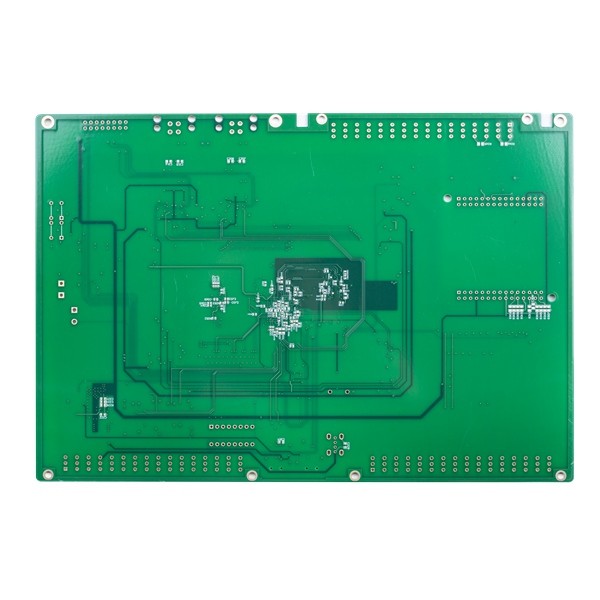

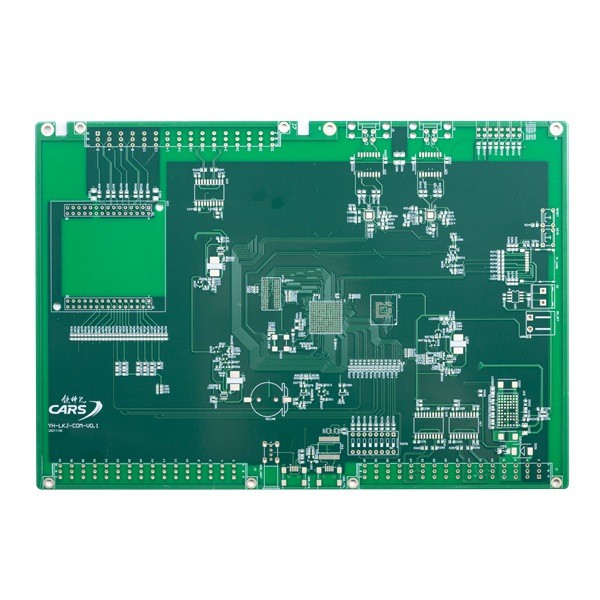

बीजीए एचडीआई मुद्रित सर्किट बोर्ड विसर्जन सोना 1.6 मिमी 6 परत एफआर 4

बीजीए एचडीआई मुद्रित सर्किट बोर्ड विसर्जन सोना 1.6 मिमी 6 परत एफआर 4

एचडीआई पीसीबी बोर्ड एचडीआई सर्किट बोर्ड एचडीआई मुद्रित सर्किट बोर्ड एचडीआई पीसीबी डिजाइन पीसीबी बोर्ड विनिर्माण

6L 2+N+2 HDI प्रिंटेड सर्किट बोर्ड

HDI का मतलब हाई-डेंसिटी इंटरकनेक्टर है।यह एक विशेष प्रकार का पीसीबी है जिसमें उच्च घनत्व वाले इंटरकनेक्शन की क्षमता होती है।इसका मतलब है कि एचडीआई बोर्डों में प्रति यूनिट क्षेत्र में अधिक तार या चालन लाइनें होती हैं, जो अंतरिक्ष का सबसे अधिक उपयोग करती हैं और एक कॉम्पैक्ट पीसीबी की पेशकश करती हैं।

एचडीआई पीसीबी ने इंटरकनेक्शन को कसकर पैक किया है, यह बहुत सी जगह बचाता है और अधिक घटक घनत्व प्रदान करता है और इसमें सर्किट को कॉम्पैक्ट बनाने की क्षमता होती है।

एचडीआई बोर्ड अपने पतले, भरोसेमंद प्रदर्शन और छोटे आकार के कारण पोर्टेबल, मोबाइल और पोर्टेबल इलेक्ट्रॉनिक्स के लिए विशेष रूप से आकर्षक हैं।एचडीआई प्रौद्योगिकी कई उन्नत प्रौद्योगिकियों का एक महत्वपूर्ण घटक है।पीसीबी सहित इलेक्ट्रॉनिक घटकों के लघुकरण ने निर्माताओं को प्रदर्शन या विश्वसनीयता का त्याग किए बिना छोटे, अधिक लागत प्रभावी उपकरणों का उत्पादन करने में सक्षम बनाया है।

वे बड़े पैमाने पर उपभोक्ता इलेक्ट्रॉनिक्स, संचार, मोटर वाहन और एयरोस्पेस, चिकित्सा उपकरणों और उद्योग नियंत्रण उत्पादों और अन्य उद्योगों में उपयोग किए जाते हैं।

सामान्य प्रश्न:

Q1: आप एक कारखाने या व्यापार कंपनी हैं?
एक: हाँ, हम कारखाने हैं, हमारे पास स्वतंत्र त्वरित मोड़ प्रोटोटाइप पीसीबी निर्माण और बड़ी मात्रा में पीसीबी उत्पादन लाइनें हैं।

Q2: उत्पादन के लिए आप किस तरह का PCB फाइल फॉर्मेट स्वीकार कर सकते हैं?
ए: गेरबर, प्रोटेल 99SE, प्रोटेल डीएक्सपी, पावर पीसीबी, सीएएम 350, ओडीबी + (टीजीजेड)

Q3: क्या मेरी पीसीबी फाइलें सुरक्षित हैं जब मैं उन्हें निर्माण के लिए आपके पास जमा करता हूं?
ए: हम ग्राहक के कॉपीराइट का सम्मान करते हैं और आपकी फाइलों के साथ किसी और के लिए पीसीबी का निर्माण तब तक नहीं करेंगे जब तक हमें आपकी ओर से लिखित अनुमति नहीं मिलती है, न ही हम इन फाइलों को किसी अन्य तीसरे पक्ष के साथ साझा करेंगे।और यदि आवश्यक हो तो हम क्लाइंट के साथ एनडीए पर हस्ताक्षर कर सकते हैं।

Q4: अगर हमारे पास कोई PCB फाइल / Gerber फाइल नहीं है, तो केवल PCB सैंपल है, क्या आप इसे मेरे लिए तैयार कर सकते हैं?
ए: हां, हम पीसीबी को क्लोन करने में आपकी मदद कर सकते हैं।बस नमूना पीसीबी हमें भेजें, हम पीसीबी डिजाइन को क्लोन कर सकते हैं और उस पर काम कर सकते हैं।

Q5: पीसीबी के लिए आपका मानक लीड टाइम क्या है?
ए: नमूना / प्रोटोटाइप (3 वर्गमीटर से कम):
1-2 परतें: 3 से 5 कार्य दिवस (त्वरित मोड़ सेवाओं के लिए सबसे तेज़ 24 घंटे)
4-8 परतें: 7 ~ 12 कार्य दिवस (त्वरित मोड़ सेवाओं के लिए सबसे तेज़ 48 घंटे)
बड़े पैमाने पर उत्पादन (200 वर्गमीटर से कम):
1-2 परतें: 7 से 12 कार्य दिवस
4-8 परतें: 10 से 15 कार्य दिवस

Q6: आप क्या भुगतान स्वीकार करते हैं?
ए: वायर ट्रांसफर (टी / टी) या लेटर ऑफ क्रेडिट (एल / सी) या पेपैल (केवल 500 यूएसडी से कम के छोटे मूल्य के लिए)
