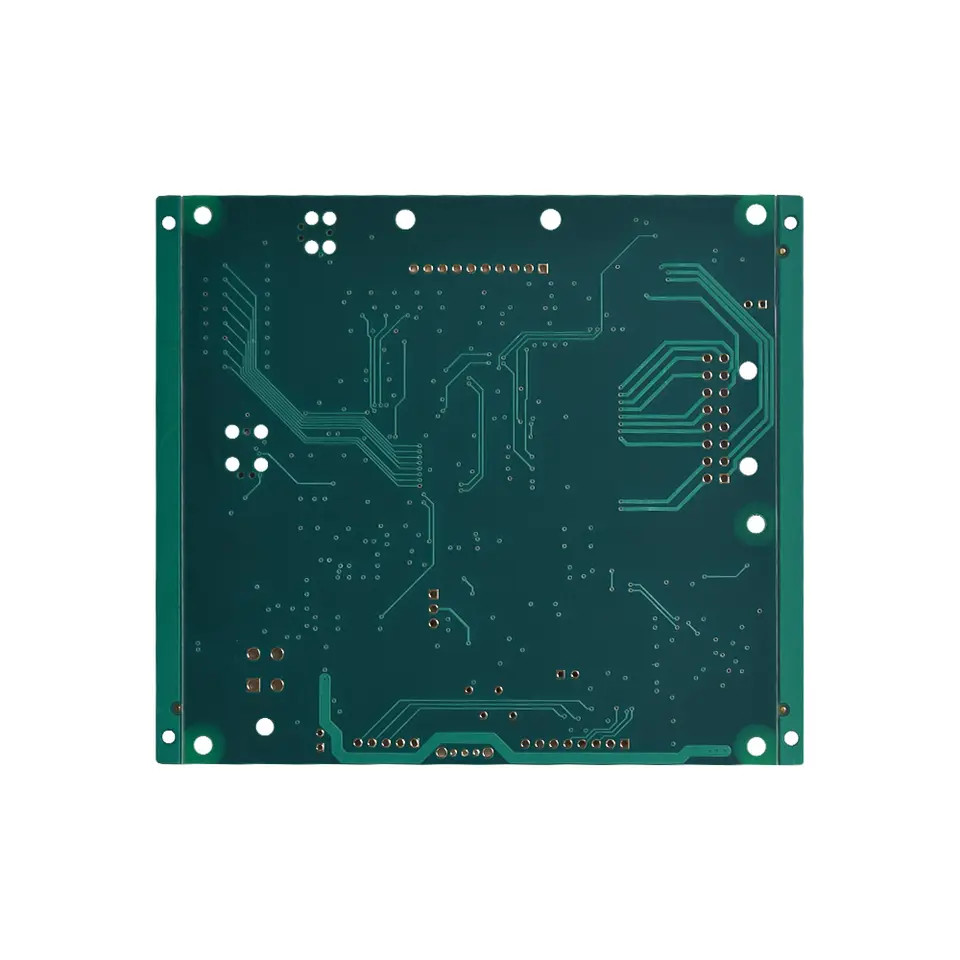

4 परत वाला हरा HDI PCB सर्किट बोर्ड 3oz 2.0mm प्रिंटेड
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| पीसीबी का नाम | उच्च घनत्व इंटरकनेक्ट पीसीबी | मटेरियल | FR-4, S1000-2M |
|---|---|---|---|
| बोर्ड परत | 4एल | बोर्ड की मोटाई | 2.0 मिमी |
| समाप्त कॉपर वजन बाहरी | 3 ऑउंस | सोल्डर मास्क | हरा सोल्डर मास्क |
| सबसे छोटा छेद आकार | 0.1 मिमी | विशेष अनुरोध | ब्लाइंड बेरीड होल |
| आवेदन | ऑटोमोबाइल उत्पाद | ||
| हाई लाइट | ग्रीन HDI PCB सर्किट बोर्ड,3oz HDI PCB सर्किट बोर्ड,2.0mm प्रिंटेड HDI PCB सर्किट बोर्ड |
||
उत्पाद विवरण
4 लेयर HDI ग्रीन PCB बोर्ड 3oz 2.0mm प्रिंटेड सर्किट बोर्ड।
उच्च घनत्व इंटरकनेक्ट मुद्रित सर्किट बोर्ड
HDI PCB हाई डेंसिटी इंटरकनेक्ट प्रिंटेड सर्किट बोर्ड का संक्षिप्त नाम है, वे महीन रेखाएँ, नज़दीकी स्थान और अधिक सघन वायरिंग की विशेषता हैं।
एचडीआई बोर्डों के पास पारंपरिक सर्किट बोर्डों की तुलना में उच्च सर्किट घनत्व होता है, इसके डिजाइन में छेद और कैप्चर पैड के माध्यम से छोटे और उच्च कनेक्शन पैड घनत्व भी शामिल हो सकते हैं।वे उत्पादों के वजन और समग्र आयामों को कम करने के साथ-साथ डिवाइस के विद्युत प्रदर्शन को बढ़ाने के लिए व्यापक रूप से उपयोग किए जाते हैं।
HSX उत्पाद 1~32L FR-4 PCB, IMS PCB, HDI बोर्ड, उच्च आवृत्ति वाले PTFE बोर्ड और कठोर-फ्लेक्स बोर्ड आदि को कवर करते हैं। यह लचीली त्वरित मोड़ उत्पादन सेवाएं (12 घंटे से 72 घंटे), साथ ही बड़ी मात्रा में छोटी मात्रा प्रदान करता है। पीसीबी निर्माण।
संचार, बिजली आपूर्ति, कंप्यूटर नेटवर्क, डिजिटल उत्पाद, औद्योगिक नियंत्रण, विज्ञान और शिक्षा, चिकित्सा उपकरण और एयरोस्पेस जैसे उच्च तकनीक वाले क्षेत्रों में उत्पादों का व्यापक रूप से उपयोग किया जाता है।HSX उच्च शिक्षित और अनुभवी टीम और उन्नत उत्पादन उपकरण का मालिक है।
एचएसएक्स कारखाने की क्षमता का पैनल आकार अधिकतम 740x500 मिमी है, लेकिन जब पैनल का आकार 600 मिमी से बड़ा होता है, तो इसे पहले समीक्षा करने की आवश्यकता होगी।और हम जिस न्यूनतम पैनल आकार तक पहुंच सकते हैं वह 5 * 5 मिमी है।
पीसीबी की मोटाई हम 0.2 मिमी से 4.0 मिमी तक पहुंच सकते हैं, जब बोर्ड की मोटाई 0.2 मिमी से कम या 4 मिमी से अधिक होती है, तो बोर्ड को पहले मूल्यांकन करने की आवश्यकता होगी।(पीएस। जब बोर्ड की मोटाई 0.6 मिमी के बराबर या उससे कम हो, तो यह एचएएसएल सतह के लिए लागू नहीं होगा)
आंतरिक और बाहरी परत की आधार तांबे की मोटाई सबसे छोटी 0.3 / 0.5oz और अधिकतम 3oz है।
0.15 मिमी फैक्ट्री की न्यूनतम छेद आकार क्षमता है, जब छेद का आकार 0.15 मिमी से छोटा होता है, तो बोर्ड को पहले समीक्षा करने की आवश्यकता होगी।
मिलाप प्रतिरोध के रंगों में हरा, मैट हरा, नीला, मैट नीला, काला, मैट काला, पीला, लाल, सफेद और ग्राहक के रूप में निर्दिष्ट होता है।
पैर वाले रंगों में सफेद, काला और ग्राहक के रूप में निर्दिष्ट होता है।
| पीसीबी परत | 4 परत | पीसीबी सामग्री | FR-4, S1000-2M |
| तांबे की मोटाई |
3oz फिनिश्ड कॉपर |
पीसीबी मोटाई | 2.0 एमएम |
| मिन।छेद का आकार | 0.1 मिमी | Min.PCB ट्रैक / गैप: | 3 मील |
| पीसीबी सोल्डर मास्क | हरा | पीसीबी सिल्कस्क्रीन | सफ़ेद |
| पीसीबी सतह समाप्त | विसर्जन सोना 2u | पीसीबी रूपरेखा | वी-कट/मार्ग |
| विशेष आवश्यकता: | मि.छेद के आकार के माध्यम से 0.15 मिमी | ||
| आवेदन | ऑटोमोबाइल उत्पाद | ||
सामान्य प्रश्न:
Q1: आप एक कारखाने या व्यापार कंपनी कर रहे हैं?
ए: हाँ, हम कारखाने हैं, हमारे पास स्वतंत्र त्वरित मोड़ प्रोटोटाइप पीसीबी विनिर्माण और बड़ी मात्रा में पीसीबी उत्पादन लाइनें हैं।
Q2: उत्पादन के लिए आप किस प्रकार का पीसीबी फ़ाइल प्रारूप स्वीकार कर सकते हैं?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
Q3: क्या मेरी पीसीबी फाइलें सुरक्षित हैं जब मैं उन्हें निर्माण के लिए आपके पास जमा करता हूं?
ए: हम ग्राहक के कॉपीराइट का सम्मान करते हैं और आपकी फाइलों के साथ किसी और के लिए कभी भी पीसीबी का निर्माण नहीं करेंगे, जब तक कि हमें आपकी तरफ से लिखित अनुमति नहीं मिलती है, न ही हम इन फाइलों को किसी अन्य तीसरे पक्ष के साथ साझा करेंगे।और यदि आवश्यक हो तो हम क्लाइंट के साथ एनडीए पर हस्ताक्षर कर सकते हैं।
Q4: अगर हमारे पास कोई PCB फ़ाइल / Gerber फ़ाइल नहीं है, तो केवल PCB नमूना है, क्या आप इसे मेरे लिए बना सकते हैं?
ए: हां, हम पीसीबी को क्लोन करने में आपकी मदद कर सकते हैं।बस हमें नमूना पीसीबी भेजें, हम पीसीबी डिजाइन को क्लोन कर सकते हैं और इसे काम कर सकते हैं।
Q5: पीसीबी के लिए आपका मानक नेतृत्व समय क्या है?
ए: नमूना / प्रोटोटाइप (3 वर्गमीटर से कम):
1-2 परतें: 3 से 5 कार्य दिवस (त्वरित मोड़ सेवाओं के लिए सबसे तेज़ 24 घंटे)
4-8 परतें: 7 ~ 12 कार्य दिवस (त्वरित मोड़ सेवाओं के लिए सबसे तेज़ 48 घंटे)
बड़े पैमाने पर उत्पादन (200 वर्गमीटर से कम):
1-2 परतें: 7 से 12 कार्य दिवस
4-8 परतें: 10 से 15 कार्य दिवस
Q6: आप आमतौर पर पीसीबी को कैसे शिप करेंगे?
ए: आमतौर पर छोटे पैकेजों के लिए, हम डीएचएल, यूपीएस, फेडएक्स डोर टू डोर सेवा द्वारा बोर्डों को शिप करेंगे, हम आपके शिपिंग खाते का उपयोग संग्रह करने के लिए कर सकते हैं या डीडीयू (आयात शुल्क अवैतनिक) डिलीवरी अवधि में शिप करने के लिए अपने खाते का उपयोग कर सकते हैं।
300 किलो से अधिक भारी सामान के लिए, हम माल ढुलाई लागत बचाने के लिए जहाज या हवा से आपके पीसीबी बोर्ड भेज सकते हैं।बेशक, यदि आपके पास अपना स्वयं का फारवर्डर है, तो हम आपके शिपमेंट से निपटने के लिए उनसे संपर्क कर सकते हैं।
Q7: अपने न्यूनतम आदेश मात्रा क्या है?
ए: कोई MOQ नहीं। मात्रा केवल कीमत को प्रभावित करेगी।आरएफक्यू के लिए कृपया हमसे संपर्क करें।
Q8: क्या आप पीसीबी असेंबली सेवाएं और घटक सोर्सिंग प्रदान कर सकते हैं?
ए: हां, हम घटक सोर्सिंग और पीसीबी असेंबली सेवाओं के साथ-साथ बॉक्स निर्माण भी अनुरोध कर सकते हैं।
Q9.त्वरित उद्धरण कैसे प्राप्त करें?
कृपया गेरबर फ़ाइल और बोर्ड का विवरण प्रदान करें (परत, बोर्ड की मोटाई, तांबे की मोटाई, सतह के उपचार, सोल्डर मास्क और सिल्कस्क्रीन रंग, विशेष अनुरोध यदि कोई हो, मांग मात्रा, आदि सहित)
नमूना:
| पीसीबी प्रकार | 4L बहुपरत पीसीबी |
| सतह समाप्त हो गई | वामो-HASL |
| मूलभूत सामग्री | एफआर4, टीजी170 |
| तांबे की मोटाई | 1oz इनर बेस, 1oz फिनिश्ड कॉपर |
| पीसीबी सोल्डर मास्क | दोनों पक्षों के लिए हरा |
| पीसीबी सिल्कस्क्रीन | दोनों पक्षों के लिए सफेद |
| विशेष आवश्यकता | राल प्लग छेद/चढ़ाना बढ़त, सोने की उंगली मोटाई 30u" |
