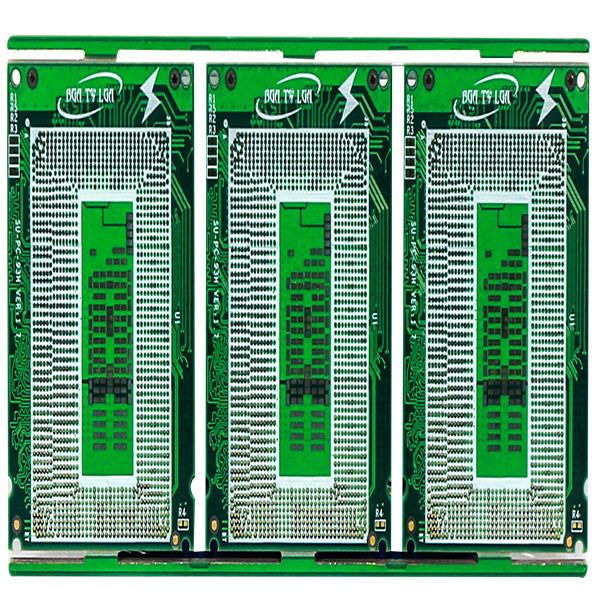

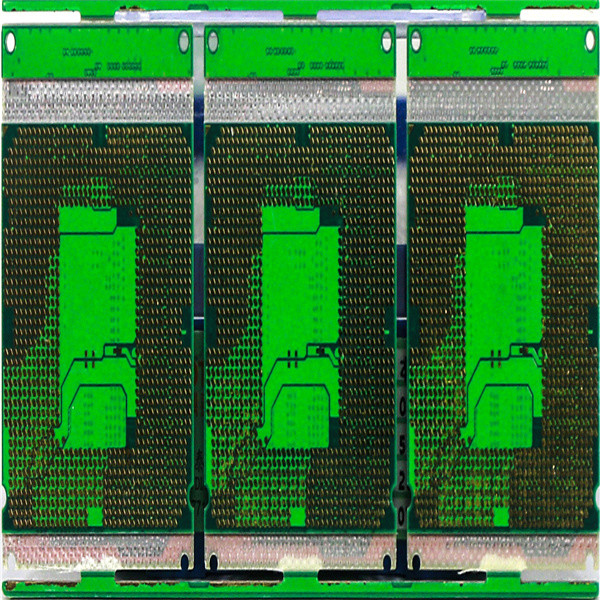

HASL FR4 TG170 मल्टी लेयर प्रिंटेड सर्किट बोर्ड 8 लेयर Pcb

HASL FR4 TG170 मल्टी लेयर प्रिंटेड सर्किट बोर्ड 8 लेयर Pcb

बहुपरत मुद्रित सर्किट बोर्ड बहु परत सर्किट बोर्ड FR4 मुद्रित सर्किट बोर्ड कठोर मुद्रित सर्किट बोर्ड

बहुपरत मुद्रित सर्किट बोर्ड

अधिकतम परतें: 32 परत (≥20 परत की समीक्षा करने की आवश्यकता है)

अधिकतम फिनिश पैनल आकार: 740 * 500 एमएम (> 600 एमएम की समीक्षा करने की जरूरत है)

न्यूनतम फिनिश पैनल का आकार: 5 * 5 मिमी
पीसीबी सामग्री: पीआई + एफआर 4, एफआर 4, रोजर्स
पीसीबी मोटाई: 0.2 ~ 4.0 मिमी (0.2 मिमी, ＞4 मिमी की समीक्षा करने की आवश्यकता है) (बोर्ड की मोटाई ≤ 0.6 मिमी, एचएएसएल सतह के लिए लागू न करें)

तांबे के भीतरी और बाहरी आधार तांबे की मोटाई: न्यूनतम 0.3/0.5oz, अधिकतम 3oz, अग्रिम 4-6oz

धनुष और मोड़: 0.075%

एम आईएन।छेद का आकार: 0.15 मिमी (＜0.15 मिमी की समीक्षा करने की आवश्यकता है)

एचडीआई न्यूनतम ड्रिल छेद: 0.08-0.10 मिमी
पीसीबी ट्रैक / गैप: 3 मिली (0.075 मिमी)
पीसीबी रूपरेखा: रूटिंग/वी-कट/पंचिंग

मिलाप मुखौटा मोटाई: मानक 15-20um;उन्नत: 35um

मिन सोल्डर मास्क ब्रिज की चौड़ाई: हरा 4mil, अन्य रंग 4.8mil

सोल्डर मास्क फिलिंग होल्स: 0.1-0.5mm

सोल्डर मास्क का रंग:हरा, मैट हरा, नीला, मैट नीला, काला, मैट काला, पीला, लाल, सफेद, आदि
पीसीबी सिल्क्सस्क्रीन: सफेद, काला और आपके अनुरोध के रूप में

छीलने योग्य मुखौटा मोटाई: 500-1000um
ओएसपी की ऑक्सीकरण फिल्म: 0.2-0.5um
