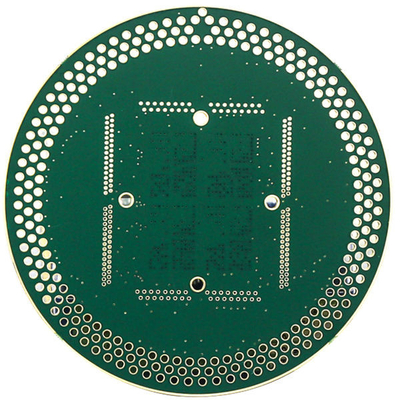

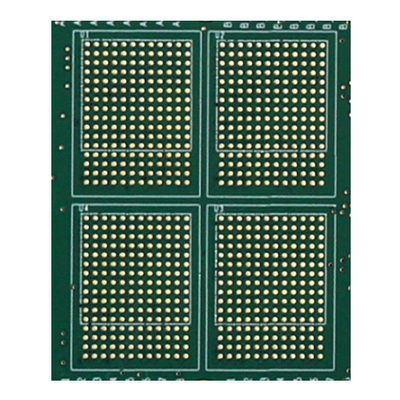

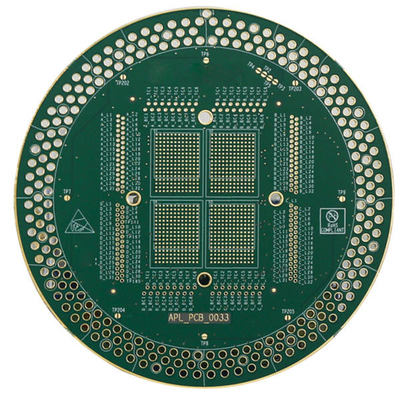

6L 2OZ मल्टीलेयर प्रिंटेड सर्किट बोर्ड FR4 TG135 मल्टी लेयर Pcb ग्रीन सोल्डर मास्क
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| प्रोडक्ट का नाम | मल्टी लेयर पीसीबी | सामग्री | FR4 TG135 |
|---|---|---|---|
| पीसीबी परत | 6ली | पीसीबी मोटाई | 1.6 |
| पीसीबी तांबे की मोटाई | दो आउंस | न्यूनतम। छेद का आकार | 0.2 मिमी |
| पीसीबी सोल्डर मास्क | हरा | पीसीबी किंवदंती | गोरा |
| हाई लाइट | 2OZ बहुपरत मुद्रित सर्किट बोर्ड,TG135 बहुपरत मुद्रित सर्किट बोर्ड,TG135 बहु परत पीसीबी |
||
उत्पाद विवरण
6L 2OZ मल्टीलेयर प्रिंटेड सर्किट बोर्ड FR4 TG135 मल्टी लेयर Pcb ग्रीन सोल्डर मास्क
मल्टीलेयर प्रिंटेड सर्किट बोर्ड ब्लैंक सर्किट बोर्ड स्मॉल प्रिंटेड सर्किट बोर्ड सिंगल सर्किट बोर्ड
6L मुद्रित सर्किट बोर्ड / पीसीबी बोर्ड
अधिकतम परतें: 32 परत (≥20 परत की समीक्षा करने की आवश्यकता है)
अधिकतम फिनिश पैनल आकार: 740 * 500 एमएम (> 600 एमएम की समीक्षा करने की जरूरत है)
न्यूनतम फिनिश पैनल का आकार: 5 * 5 मिमी
पीसीबी सामग्री: पीआई + एफआर 4, एफआर 4, रोजर्स, हलोजन मुक्त, उच्च टीजी और भारी तांबा,
पीसीबी मोटाई: 0.2 ~ 4.0 मिमी (＜0.2 मिमी, ＞4 मिमी की समीक्षा करने की आवश्यकता है)
पीसीबी तांबे की मोटाई: एच ~ 5oz
धनुष और मोड़: 0.075%
न्यूनतम।छेद का आकार: 0.15 मिमी (＜0.15 मिमी की समीक्षा करने की आवश्यकता है)
अधिकतम छेद का आकार: 6.0 मिमी (> 6 मिमी, छेदों को बड़ा करने के लिए मिलिंग का उपयोग करें)
एचडीआई न्यूनतम ड्रिल छेद: 0.08-0.10 मिमी
आंतरिक परत में न्यूनतम स्थान (एक तरफा): 4～8L (शामिल): नमूना: 4 मिलियन;छोटी मात्रा: 4.5 मिलियन;
8 ~ 12 एल (शामिल): नमूना: 5 मिलियन;छोटी मात्रा: 5.5 मिलियन
12～18L (शामिल): नमूना: 6 मिलियन;छोटी मात्रा: 6.5 मिलियन
पीसीबी सोल्डर मास्क: हरा, मैट हरा, नीला, मैट नीला, काला, मैट काला, पीला, लाल, सफेद, आदि
पीसीबी सिल्क्सस्क्रीन: सफेद, काला, आदि
पीसीबी सतह: एचएएसएल लीड फ्री, इमर्शन गोल्ड, इमर्सन टिन, ओएसपी, ईएनआईजी + ओएसपी, इमर्सन सिल्वर, एनईपीआईजी, गोल्ड फिंगर
आवेदन: संचार, उद्योग/वाणिज्यिक इलेक्ट्रॉनिक।
| पीसीबी परत | 6ली |
| पीसीबी सतह | विसर्जन गोल्ड 2u" |
| पीसीबी सामग्री | FR4, TG135, KB6160 |
| पीसीबी मोटाई | 1.6 मिमी |
| न्यूनतम।छेद का आकार | 0.2 मिमी |
| पीसीबी ट्रैक / गैप: | 4मिली |
| पीसीबी रूपरेखा | रूट और वी-कट |
| पीसीबी सोल्डर मास्क | हरा |
| पीसीबी सिल्कस्क्रीन | गोरा |
| प्रयोग | सीई |
सामान्य प्रश्न:
1. आप क्या सेवा प्रदान कर सकते हैं?
मुद्रित सर्किट बोर्ड, मुद्रित सर्किट असेंबली, रैपिड प्रोटोटाइप ऑर्डर
2. आपका लीड टाइम कितना तेज है?
HDI बोर्ड सबसे तेज 3 WD, 2L और 4L कठोर बोर्ड सबसे तेज 24H
3. त्वरित उद्धरण कैसे प्राप्त करें?
कृपया बोर्ड की गेरबर फ़ाइल और विवरण प्रदान करें (परत, बोर्ड की मोटाई, तांबे की मोटाई, सतह के उपचार, सोल्डर मास्क और सिल्क्सस्क्रीन रंग, विशेष अनुरोध यदि कोई हो, मांग मात्रा, आदि सहित)
नमूना:
| पीसीबी परत | 4एल |
| पीसीबी सतह | पहेली |
| पीसीबी सामग्री | FR4, TG135 |
| समाप्त कॉपर मोटाई | 2/2/2/2oz |
| सोल्डर मास्क रंग | डबल साइड, लाल |
| silkscreen | डबल साइड, ब्लैक |
| मात्रा | 1000 पीसी, 2 सप्ताह |
4. आपके पास क्या भुगतान शर्तें हैं?
टी/टी
