छोटा बीजीए बहुपरत मुद्रित सर्किट बोर्ड 6 परत 3 मिली विसर्जन सोना
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| प्रोडक्ट का नाम | 6L हलोजन मुक्त मुद्रित सर्किट बोर्ड | सामग्री | FR4 हलोजन मुक्त |
|---|---|---|---|
| पीसीबी परत | 6ली | बोर्ड की मोटाई | 1.6 मिमी |
| समाप्त तांबे की मोटाई | 1/1/1/1/1/1 ऑउंस | 6L हलोजन मुक्त मुद्रित सर्किट बोर्ड | 0.15 mm |
| न्यूनतम पीसीबी ट्रैक / गैप | 3/3मिली | मिलाप मुखौटा रंग | हरा |
| सिल्कस्क्रीन रंग | गोरा | विशेष अनुरोध | हलोजन मुक्त सामग्री / 0.25 मिमी बीजीए |
| हाई लाइट | 6L बहुपरत मुद्रित सर्किट बोर्ड,3mil बहुपरत मुद्रित सर्किट बोर्ड,3mil बहुपरत बोर्ड |
||
उत्पाद विवरण

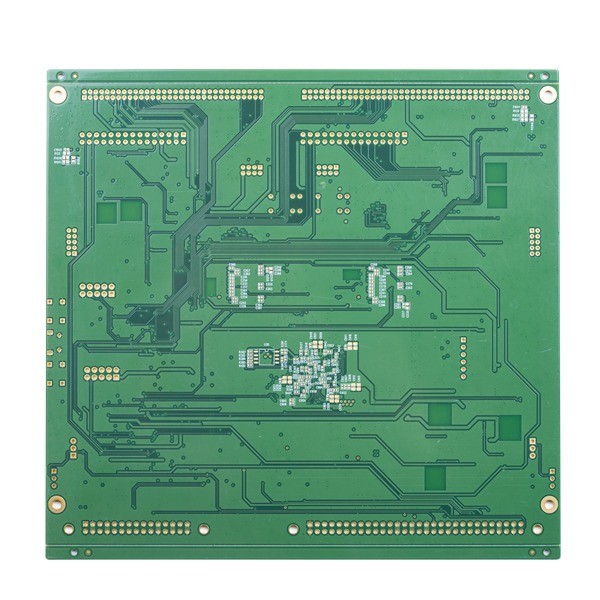

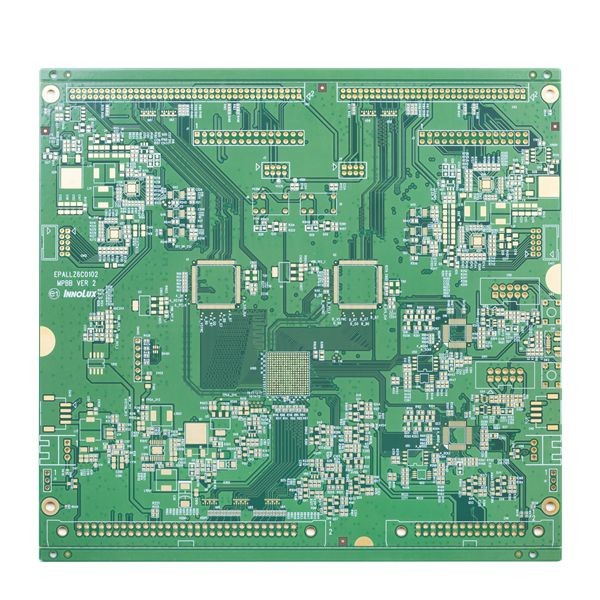

छोटा बीजीए बहुपरत मुद्रित सर्किट बोर्ड 6 परत 3 मिली विसर्जन सोना
बहुपरत मुद्रित सर्किट बोर्ड हलोजन मुक्त सामग्री छोटी बीजीए छोटी रेखा अंतरिक्ष और गैप बहुपरत पीसीबी
6L हलोजन मुक्त मुद्रित सर्किट बोर्ड
अधिकतम परतें: 32 परत (≥20 परत की समीक्षा करने की आवश्यकता है)
अधिकतम फिनिश पैनल आकार: 740 * 500 एमएम (> 600 एमएम की समीक्षा करने की जरूरत है)
न्यूनतम फिनिश पैनल का आकार: 5 * 5 मिमी
न्यूनतम ड्रिल छेद: 0.15 मिमी (＜0.15 मिमी की समीक्षा करने की आवश्यकता है)
एचडीआई न्यूनतम ड्रिल छेद: 0.08-0.10 मिमी
पक्षानुपात: 15:1 (＞12:1 की समीक्षा करने की आवश्यकता है)
बोर्ड की मोटाई: 0.2 ~ 4.0 मिमी (＜0.2 मिमी, ＞4 मिमी की समीक्षा करने की आवश्यकता है)
तांबे की मोटाई: भीतरी परत: 6 ओजेड (4 एल के लिए ≥5 ओजेड, 6 एल के लिए 4 ओजेड, 8 एल और उससे ऊपर के लिए 3 ओजेड की समीक्षा की जाएगी)
बाहरी परत तांबा≤ 10 OZ(≥5 OZ की समीक्षा करने की आवश्यकता है)
छेद में कॉपर≤ 5 OZ(≥1 OZ की समीक्षा करने की आवश्यकता है
आंतरिक परत में न्यूनतम स्थान (एक तरफा): 4～8L (शामिल): नमूना: 4 मिलियन;छोटी मात्रा: 4.5 मिलियन;
8 ~ 12 एल (शामिल): नमूना: 5 मिलियन;छोटी मात्रा: 5.5 मिलियन
12～18L (शामिल): नमूना: 6 मिलियन;छोटी मात्रा: 6.5 मिलियन
| पीसीबी परत | 6ली | पीसीबी सामग्री | FR4 |
| तांबे की मोटाई | 1/1/1/1/1/1 ऑउंस | पीसीबी मोटाई | 1.6 मिमी |
| न्यूनतम।छेद का आकार | 0.15 mm | न्यूनतम पीसीबी ट्रैक/अंतराल: | 3/3मिली |
| पीसीबी सोल्डर मास्क | हरा | पीसीबी सिल्कस्क्रीन | गोरा |
| पीसीबी सतह समाप्त | विसर्जन सोना | पीसीबी रूपरेखा | रूटिंग/वी-कट |
| आवेदन | चिकित्सा उपकरण | ||
| विशेष आवश्यकता: | छोटी लाइन स्पेस और गैप: 3/3 मील/मिनट।छेद के आकार के माध्यम से 0.15 मिमी / हलोजन मुक्त / प्रतिबाधा नियंत्रण / 0.25 मिमी बीजीए; | ||
सामान्य प्रश्न:
1. आप क्या सेवा प्रदान कर सकते हैं?
मुद्रित सर्किट बोर्ड, मुद्रित सर्किट असेंबली, रैपिड प्रोटोटाइप ऑर्डर
2. आपका लीड टाइम कितना तेज है?
HDI बोर्ड सबसे तेज 3 WD, 2L और 4L कठोर बोर्ड सबसे तेज 24H
3. त्वरित उद्धरण कैसे प्राप्त करें?
कृपया बोर्ड की गेरबर फ़ाइल और विवरण प्रदान करें (परत, बोर्ड की मोटाई, तांबे की मोटाई, सतह के उपचार, सोल्डर मास्क और सिल्क्सस्क्रीन रंग, विशेष अनुरोध यदि कोई हो, मांग मात्रा, आदि सहित)
नमूना सूची:
| पीसीबी परत | 4एल |
| पीसीबी सतह | पहेली |
| पीसीबी सामग्री | FR4, TG135 |
| समाप्त कॉपर मोटाई | 2/2/2/2oz |
| सोल्डर मास्क रंग | डबल साइड, लाल |
| silkscreen | डबल साइड, ब्लैक |
| मात्रा | 1000 पीसी, 2 सप्ताह |
4. आप किन भुगतान शर्तों को स्वीकार करते हैं?
ए: वायर ट्रांसफर (टी / टी) या लेटर ऑफ क्रेडिट (एल / सी) या पेपैल (केवल 500 यूएसडी से कम के छोटे मूल्य के लिए)
