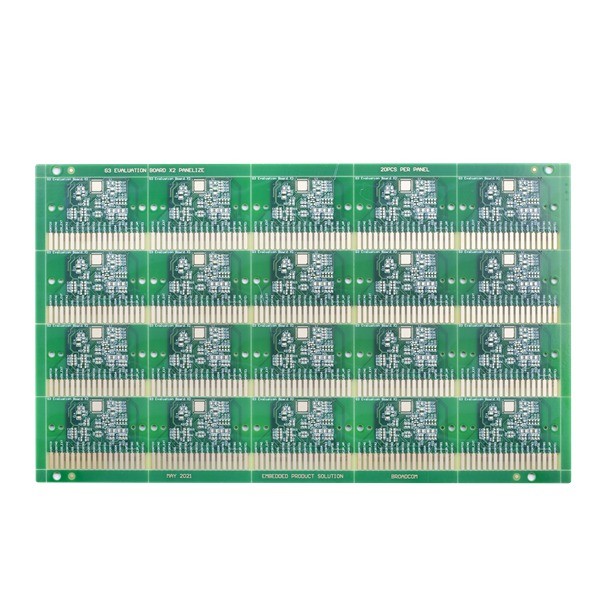

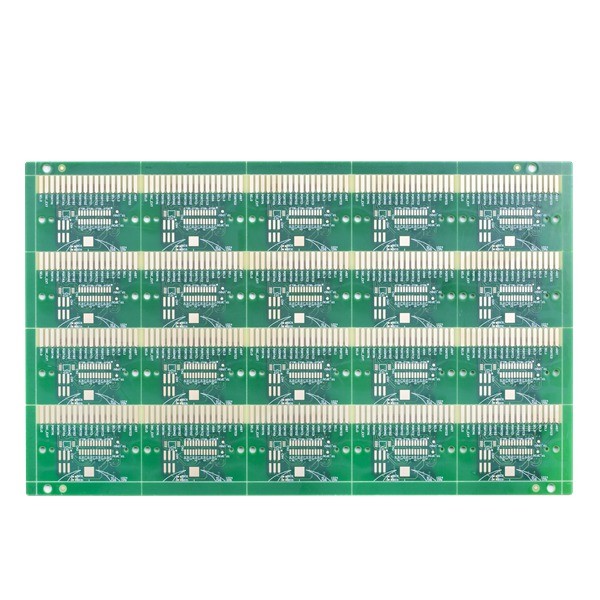

राल प्लग होल मल्टीलायर सर्किट बोर्ड एनआईआईजी सतह 4 एल हलोजन फ्री 1.6 मिमी
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| प्रोडक्ट का नाम | 4L हलोजन मुक्त राल भरा पीसीबी | सामग्री | FR4 हलोजन मुक्त |
|---|---|---|---|
| समाप्त उपचार | ENIG 2u | बोर्ड की मोटाई | 1.6 मिमी |
| समाप्त तांबे की मोटाई | 1/1/1/1 आउंस | 6L हलोजन मुक्त मुद्रित सर्किट बोर्ड | 0.2 मिमी |
| न्यूनतम पीसीबी ट्रैक / गैप | 8/8 मिली | मिलाप मुखौटा रंग | हरा |
| सिल्कस्क्रीन रंग | गोरा | विशेष अनुरोध | प्रतिबाधा नियंत्रण / राल भरा और चढ़ाया हुआ |
| हाई लाइट | 4L बहुपरत सर्किट बोर्ड,1.6 मिमी बहुपरत सर्किट बोर्ड,1.6 मिमी बहुपरत बोर्ड |
||
उत्पाद विवरण
राल प्लग होल मल्टीलायर सर्किट बोर्ड एनआईआईजी सतह 4 एल हलोजन फ्री 1.6 मिमी
बहुपरत मुद्रित सर्किट बोर्ड राल प्लग होल और पीसीबी पर चढ़ाया ENIG सतह प्रतिबाधा नियंत्रण पीसीबी
4L हलोजन मुक्त राल भरा पीसीबी
अधिकतम परतें: 32 परत (≥20 परत की समीक्षा करने की आवश्यकता है)
अधिकतम फिनिश पैनल आकार: 740 * 500 एमएम (> 600 एमएम की समीक्षा करने की जरूरत है)
न्यूनतम फिनिश पैनल का आकार: 5 * 5 मिमी
न्यूनतम ड्रिल छेद: 0.15 मिमी (＜0.15 मिमी की समीक्षा करने की आवश्यकता है)
एचडीआई न्यूनतम ड्रिल छेद: 0.08-0.10 मिमी
पक्षानुपात: 15:1 (＞12:1 की समीक्षा करने की आवश्यकता है)
बोर्ड की मोटाई: 0.2 ~ 4.0 मिमी (＜0.2 मिमी, ＞4 मिमी की समीक्षा करने की आवश्यकता है)
तांबे की मोटाई: भीतरी परत: 6 ओजेड (4 एल के लिए ≥5 ओजेड, 6 एल के लिए 4 ओजेड, 8 एल और उससे ऊपर के लिए 3 ओजेड की समीक्षा की जाएगी)
बाहरी परत तांबा≤ 10 OZ(≥5 OZ की समीक्षा करने की आवश्यकता है)
छेद में कॉपर≤ 5 OZ(≥1 OZ की समीक्षा करने की आवश्यकता है
आंतरिक परत में न्यूनतम स्थान (एक तरफा): 4～8L (शामिल): नमूना: 4 मिलियन;छोटी मात्रा: 4.5 मिलियन;
8 ~ 12 एल (शामिल): नमूना: 5 मिलियन;छोटी मात्रा: 5.5 मिलियन
12～18L (शामिल): नमूना: 6 मिलियन;छोटी मात्रा: 6.5 मिलियन
|
||||||||||||||||||||||||||||
सामान्य प्रश्न:
Q1: आप एक कारखाने या व्यापार कंपनी हैं?
एक: हाँ, हम कारखाने हैं, हमारे पास स्वतंत्र त्वरित मोड़ प्रोटोटाइप पीसीबी निर्माण और बड़ी मात्रा में पीसीबी उत्पादन लाइनें हैं।
Q2: उत्पादन के लिए आप किस तरह का PCB फाइल फॉर्मेट स्वीकार कर सकते हैं?
ए: गेरबर, प्रोटेल 99SE, प्रोटेल डीएक्सपी, पावर पीसीबी, सीएएम 350, ओडीबी + (टीजीजेड)
Q3: क्या मेरी पीसीबी फाइलें सुरक्षित हैं जब मैं उन्हें निर्माण के लिए आपके पास जमा करता हूं?
ए: हम ग्राहक के कॉपीराइट का सम्मान करते हैं और आपकी फाइलों के साथ किसी और के लिए पीसीबी का निर्माण तब तक नहीं करेंगे जब तक हमें आपकी ओर से लिखित अनुमति नहीं मिलती है, न ही हम इन फाइलों को किसी अन्य तीसरे पक्ष के साथ साझा करेंगे।और यदि आवश्यक हो तो हम क्लाइंट के साथ एनडीए पर हस्ताक्षर कर सकते हैं।
Q4: अगर हमारे पास कोई PCB फाइल / Gerber फाइल नहीं है, तो केवल PCB सैंपल है, क्या आप इसे मेरे लिए तैयार कर सकते हैं?
ए: हां, हम पीसीबी को क्लोन करने में आपकी मदद कर सकते हैं।बस नमूना पीसीबी हमें भेजें, हम पीसीबी डिजाइन को क्लोन कर सकते हैं और उस पर काम कर सकते हैं।
Q5: पीसीबी के लिए आपका मानक लीड टाइम क्या है?
ए: नमूना / प्रोटोटाइप (3 वर्गमीटर से कम):
1-2 परतें: 3 से 5 कार्य दिवस (त्वरित मोड़ सेवाओं के लिए सबसे तेज़ 24 घंटे)
4-8 परतें: 7 ~ 12 कार्य दिवस (त्वरित मोड़ सेवाओं के लिए सबसे तेज़ 48 घंटे)
बड़े पैमाने पर उत्पादन (200 वर्गमीटर से कम):
1-2 परतें: 7 से 12 कार्य दिवस
4-8 परतें: 10 से 15 कार्य दिवस
Q6: आप क्या भुगतान स्वीकार करते हैं?
ए: वायर ट्रांसफर (टी / टी) या लेटर ऑफ क्रेडिट (एल / सी) या पेपैल (केवल 500 यूएसडी से कम के छोटे मूल्य के लिए)
