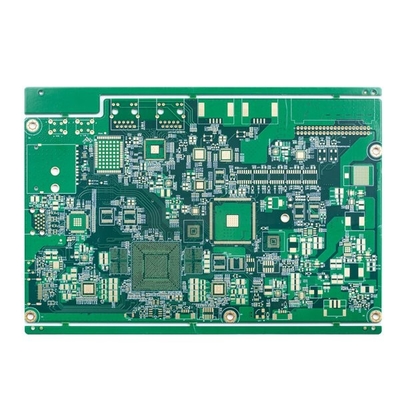

विसर्जन सोना 2u 10 परत मुद्रित सर्किट बोर्ड FR4 TG170 मार्टियल राल प्लग होल
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| पीसीबी परत | 10 परत पीसीबी राल प्लग होल बोर्ड | मार्टेरियल | FR4 TG170 |
|---|---|---|---|
| पीसीबी सतह | विसर्जन सोना 2u | सोल्डर मास्क | ताइयो ग्रीन दोनों तरफ |
| आवेदन पत्र | डिजिटल उत्पाद | समय - सीमा | 2L और 4L के लिए सबसे तेज़ 24H |
| हाई लाइट | TG170 10 परत मुद्रित सर्किट बोर्ड,FR4 10 परत मुद्रित सर्किट बोर्ड,राल प्लग होल 10 परत पीसीबी |
||
उत्पाद विवरण
बहुपरत मुद्रित सर्किट बोर्ड 10L बोर्ड राल प्लग होल बोर्ड प्रतिबाधा नियंत्रण छोटा BGA
10 परत पीसीबी राल प्लग होल बोर्ड
अधिकतम परतें: 32 परत (≥20 परत की समीक्षा करने की आवश्यकता है)
अधिकतम फिनिश पैनल आकार: 740 * 500 एमएम (> 600 एमएम की समीक्षा करने की जरूरत है)
न्यूनतम फिनिश पैनल का आकार: 5 * 5 मिमी
पीसीबी सामग्री: पीआई + एफआर 4, एफआर 4, रोजर्स
पीसीबी मोटाई: 0.2 ~ 4.0 मिमी (0.2 मिमी, ＞4 मिमी की समीक्षा करने की आवश्यकता है) (बोर्ड की मोटाई 0.6 मिमी, एचएएसएल सतह के लिए लागू न करें)
तांबे के भीतरी और बाहरी आधार तांबे की मोटाई: न्यूनतम 0.3/0.5oz, अधिकतम 3oz, अग्रिम 4-6oz
धनुष और मोड़: 0.075%
एम आईएन।छेद का आकार: 0.15 मिमी (＜0.15 मिमी की समीक्षा करने की आवश्यकता है)
एचडीआई न्यूनतम ड्रिल छेद: 0.08-0.10 मिमी
पीसीबी ट्रैक / गैप: 3 मिली (0.075 मिमी)
पीसीबी रूपरेखा: रूटिंग/वी-कट/पंचिंग
मिलाप मुखौटा मोटाई: मानक 15-20um;उन्नत: 35um
मिन सोल्डर मास्क ब्रिज की चौड़ाई: हरा 4mil, अन्य रंग 4.8mil
सोल्डर मास्क फिलिंग होल्स: 0.1-0.5mm
सोल्डर मास्क का रंग:हरा, मैट हरा, नीला, मैट नीला, काला, मैट काला, पीला, लाल, सफेद, आदि
पीसीबी सिल्क्सस्क्रीन: सफेद, काला और आपके अनुरोध के रूप में
छीलने योग्य मुखौटा मोटाई: 500-1000um
ओएसपी की ऑक्सीकरण फिल्म: 0.2-0.5um
| सर्किट बोर्ड परत गणना: | 10 ली | सर्किट बोर्ड टुकड़े टुकड़े: | FR4 TG170 |
| परत तांबे की मोटी: | बाहरी 1oz भीतरी 1oz | बोर्ड मोटाई: | 1.6 मिमी |
| सबसे छोटा छेद आकार: | 0.20 मिमी | सबसे छोटा पीसीबी ट्रैक / गैप: | 4/4मिली |
| मिलाप मुखौटा रंग: | ताइयो ग्रीन | सिल्क स्क्रीन रंग: | सफ़ेद |
| पीसीबी सतह समाप्त: | विसर्जन सोना | बोर्ड प्रोफाइल: | मार्ग |
| पीसीबी बोर्ड आवेदन: | डिजिटल उत्पाद | ||
| विशेष आवश्यकता का अनुरोध: | प्रतिबाधा नियंत्रण / राल भरा और चढ़ाया / 0.25 मिमी बीजीए | ||
सामान्य प्रश्न:
Q1: अपने न्यूनतम आदेश मात्रा क्या है?
ए: नहीं MOQ। मात्रा केवल कीमत को प्रभावित करेगी।आरएफक्यू के लिए कृपया हमसे संपर्क करें।
Q2: आप आमतौर पर पीसीबी को कैसे शिप करेंगे?
ए: आम तौर पर छोटे पैकेजों के लिए, हम डीएचएल, यूपीएस, फेडेक्स डोर टू डोर सेवा द्वारा बोर्डों को शिप करेंगे, हम आपके शिपिंग खाते का उपयोग संग्रह करने के लिए कर सकते हैं या डीडीयू (आयात शुल्क अवैतनिक) डिलीवरी अवधि में शिप करने के लिए हमारे खाते का उपयोग कर सकते हैं।
300 किग्रा से अधिक के भारी माल के लिए, हम माल ढुलाई लागत बचाने के लिए आपके पीसीबी बोर्ड को जहाज या हवाई मार्ग से भेज सकते हैं।बेशक, अगर आपके पास अपना खुद का फारवर्डर है, तो हम आपके शिपमेंट से निपटने के लिए उनसे संपर्क कर सकते हैं।
प्रश्न 3: आपके पीसीबी कारखाने की उत्पादन क्षमता के बारे में कैसे?
ए: हमारी मासिक उत्पादन क्षमता 50,000 वर्ग मीटर / माह और 5000 प्रकार / माह है।
Q4: आपने किन देशों के साथ काम किया है?
ए: यूएसए, कनाडा, इटली, जर्मनी, यूके, स्पेन, फ्रांस, रूस, ईरान, तुर्की, चेक गणराज्य, ऑस्ट्रिया, ऑस्ट्रेलिया, ब्राजील, जापान, भारत आदि।
Q5: क्या आप पीसीबी असेंबली सेवाएं भी प्रदान करते हैं?
300 किग्रा से अधिक के भारी माल के लिए, हम माल ढुलाई लागत बचाने के लिए आपके पीसीबी बोर्ड को जहाज या हवाई मार्ग से भेज सकते हैं।बेशक, अगर आपके पास अपना खुद का फारवर्डर है, तो हम आपके शिपमेंट से निपटने के लिए उनसे संपर्क कर सकते हैं।
